Мосты со сквозными фермами

Пролетные строения со сквозными фермами применяются главным образом для перекрытия средних и больших пролетов, где балки со сплошными стенками получаются тяжелыми и сложными.

Стержневая ферма является как бы скелетом балки — вместо сплошного вертикального листа стенки здесь поставлена стержневая решетка, элементы которой вместе с поясами образуют геометрически неизменяемую систему. В стержневых фермах при узловой нагрузке все элементы работают на центральные осевые силы, что позволяет рационально использовать рабочие площади их сечений.

Однако при небольших пролетах экономия металла не достигается или получается незначительной из-за неизбежных излишков в площадях сечений стержней, обусловленных ограничениями в использовании малых номеров профильного проката, необходимостью выдерживать нормируемую гибкость стержней и т. п. Трудоемкость изготовления и общая стоимость сквозных ферм малых пролетов оказываются выше, чем балок со сплошной стенкой.

Точно установить границы целесообразного применения сквозных ферм не представляется возможным, так как они зависят от многих условий: состояния техники изготовления на заводах, условий перевозки и монтажа, строительной высоты, системы моста, качества стали. Решение вопроса каждый раз определяется конкретными условиями проектирования моста.

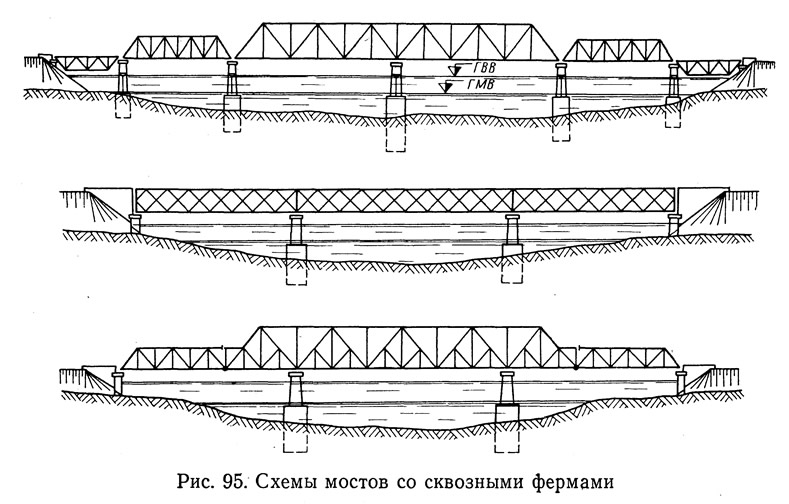

В мостах используются сквозные пролетные строения с разрезными, неразрезными и консольными фермами при езде поверху и понизу (рис. 95).

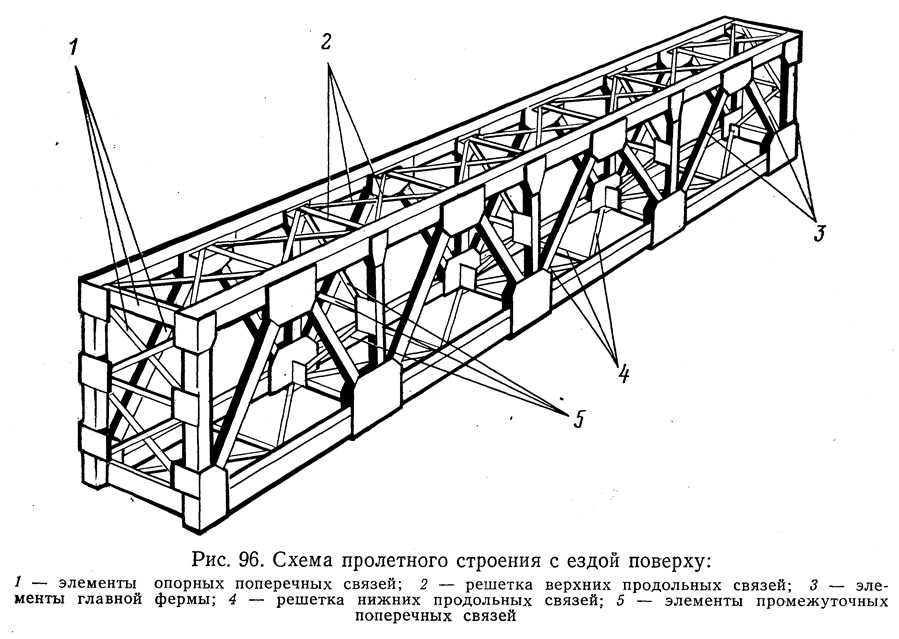

Простейшее пролетное строение с ездой поверху (рис. 96) состоит из двух главных ферм, соединенных верхними и нижними продольными связями, а также опорными и промежуточными поперечными связями. Продольные связи формируются как горизонтальные фермы: их поясами служат пояса главных ферм.


Поперечные связи размещаются в плоскостях крайних и промежуточных стоек главных ферм. Расстояние между смежными узлами пояса фермы называют панелью.

Геометрическая неизменяемость пролетного строения, представляющего собой пространственную конструкцию, обеспечивается неизменяемостью шести его плоских граней: главных ферм, систем верхних и нижних продольных и опорных поперечных связей.

Полученную горизонтальную нагрузку ферма верхних продольных связей передает опорным поперечным связям, а последние — через опорные части на опоры моста. Горизонтальная нагрузка от нижних продольных связей передается непосредственно на опорные части пролетного строения.

Промежуточные поперечные связи предназначены выравнивать вертикальную нагрузку между главными фермами при неодинаковом их загружении и повышать сопротивление пролетного строения кручению. Кроме того, при современной технологии сборки больших пролетных строений без устройства поддерживающих подмостей (навесным или полунавесным способами) промежуточные поперечные связи должны обеспечивать геометрическую неизменяемость пролетного строения в процессе его сборки, когда одна из систем опорных поперечных связей отсутствует.

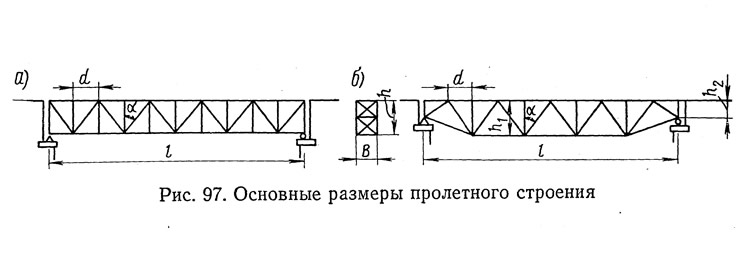

К основным размерам пролетного строения относятся: расчетный пролет l, высота ферм h, измеряемая между осями верхнего и нижнего поясов, расстояние между фермами В, длина панели d и угол наклона раскосов к вертикали а (рис. 97, а).

Высота главных ферм h при езде поверху определяется, как правило, требованиями вертикальной жесткости и экономичности. Показателем достаточной жесткости является величина прогиба ферм от нормативной временной вертикальной нагрузки. Для железнодорожных мостов прогиб не должен превышать 1/800 l, а для автодорожных мостов — 1/400 l.


Многолетняя практика проектирования показала, что наиболее экономичными по расходу металла фермы железнодорожных мостов получаются при высоте их h, равной (1/5 — 1/7) l.

В автодорожных мостах это отношение колеблется в пределах (1/5 — 1/10) l.

В ряде случаев высота ферм при езде поверху может быть назначена и меньшей с целью сокращения высоты и стоимости насыпи на подходах к мосту.

Назначение высоты ферм может быть также подчинено удобствам заводского изготовления. Например, для ферм разных пролетов высота может быть принята одинаковой с целью использования одних и тех же заводских обустройств (кондукторов, шаблонов и т. д.) для изготовления их элементов.

В городских условиях высота ферм пролетных строений, входящих в комплекс мостового перехода, иногда определяется архитектурными соображениями.

Расстояние между осями ферм В в пролетных строениях с ездой поверху зависит от числа путей (у железнодорожных мостов), ширины проезжей части и тротуаров (у автодорожных и городских мостов), конструкции проезжей части, а также от требований, предъявляемых к устойчивости пролетных строений и жесткости в горизонтальной плоскости.

При небольших пролетах мостов под однопутную железную дорогу (до 30—35 м) и при езде на деревянных, мостовых брусьях стандартных размеров, уложенных непосредственно на пояса ферм, минимальное расстояние между фермами может быть назначено таким же, как и у пролетных строений со сплошными стенками, т. е. 2,0—2,2 м.

Однако верхние пояса ферм при этом будут работать в трудных условиях на сжатие и местный изгиб в связи с внеузловым приложением нагрузки.

Длину панели d при опирании мостовых брусьев на пояса ферм стараются назначать по возможности меньшей, чтобы уменьшить изгибающий момент в поясах, а высоту верхних поясов развивают до (1/5 — 1/7) l, учитывая работу поясов на сжатие с изгибом.

При пролетах более 35—40 м приходится увеличивать расстояние между фермами для обеспечения устойчивости пролетного строения и создания достаточной жесткости в горизонтальной плоскости. Обеспечить устойчивость можно, расположив, например, опорные части на более высоком уровне (рис. 97, б) или применив опорные части, способные воспринимать отрицательные реакции.


По требованиям жесткости пролетного строения в горизонтальной плоскости, основанным на опыте эксплуатации пролетных строений с ездой поверху, рекомендуется назначать расстояние между фермами не менее (1/16 — 1/20) l.

При расстоянии между фермами до 2,5 м можно применить деревянные мостовые брусья с увеличенной высотой. При большем расстоянии между фермами сечения деревянных брусьев оказываются непомерно большими.

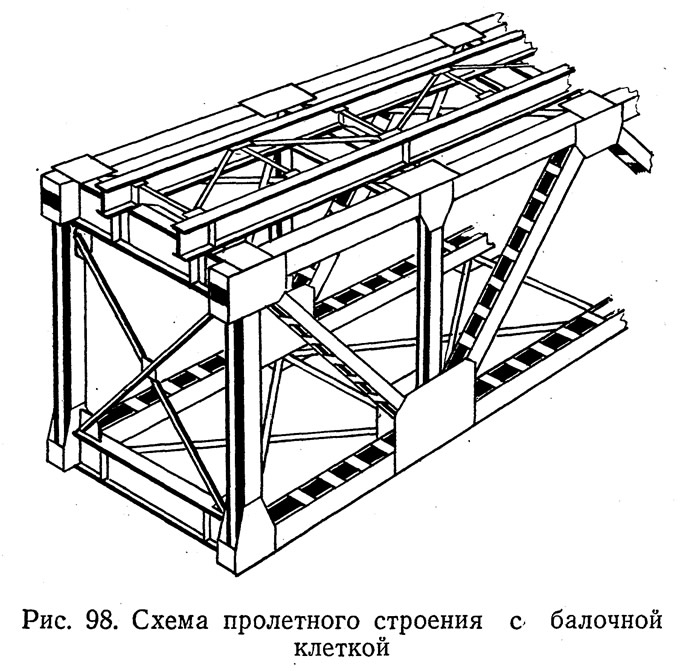

В этом случае пролетное строение снабжают балочной клеткой, состоящей из поперечных балок, прикрепленных в узлах главных ферм, и продольных балок, опирающихся на поперечные (рис. 98). Стандартные мостовые брусья укладываются на продольные балки, расстояние между которыми 1,9—2 м. В таком пролетном строении обеспечивается узловая передача вертикальной нагрузки на главные фермы, и пояса работают на осевые усилия.

Угол наклона раскосов к вертикали а в фермах зависит от длины панели и высоты ферм, поэтому при назначении этих размеров ферм приходится обращать внимание на получаемый наклон раскоса. При очень остром угле усилия в раскосах и их длина уменьшаются, но число раскосов и их суммарная длина возрастают; с увеличением угла растут усилия в раскосах и их длина, что приводит к увеличению сечений раскосов, однако при этом количество и общая протяженность раскосов сокращаются.

Наиболее выгодным по расходу металла и удобным для конструирования узлов является угол, близкий к 40°. Допустимыми являются углы в пределах от 30 до 50°. При иных значениях угла слишком высокими или широкими получаются узловые фасонки, неконструктивными оказываются прикрепления элементов й повышается расход металла на раскосы и в целом на фермы.


В условиях нашей страны с преобладающим равнинным характером рек для перекрытия русловых судоходных пролетов редко применяются пролетные строения с ездой поверху из-за их большой строительной высоты, от которой зависит общая высота моста и подходов к нему. Чаще используются пролетные строения с ездой понизу, отличающиеся малой строительной высотой.

У ферм этих пролетных строений целесообразно исключить концевые стойки и примыкающие к ним элементы верхних поясов, так как они не работают на вертикальную нагрузку. Очертание контура ферм в этом случае приобретает форму трапеции.

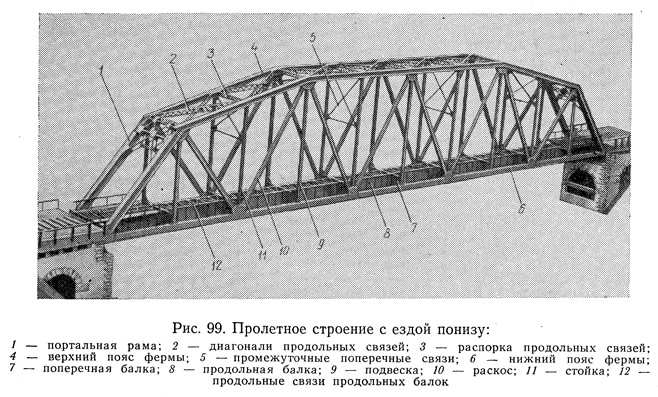

Пролетное строение с ездой понизу под однопутную железную дорогу формируется из двух главных ферм, соединенных верхними и нижними продольными связями, промежуточными и опорными поперечными связями (рис. 99). Расстояние между осями ферм здесь приходится увеличивать до 5,6—5,8 м, чтобы фермы размещались вне пределов габарита приближения строений. При больших пролетах это расстояние также определяется требованиями обеспечения поперечной устойчивости и горизонтальной жесткости.

Наименьшая высота главных ферм определяется из условий размещения верхних продольных и поперечных связей за пределами габарита приближения строений и составляет 7,5—8,0 м.

В пролетном строении с ездой понизу увеличиваются длины элементов продольных связей и усложняется устройство поперечных связей. Опорные псщеречные связи обычно размещают в плоскостях крайних раскосов и формируют в виде жестких рам, называемых портальными.

Промежуточные поперечные связи устраивают в плоскостях стоек или подвесок также в виде рам со сквозными или сплошными ригелями, расположенными выше габарита приближения строений.


Продольные и поперечные балки проезжей части для сокращения строительной высоты обычно располагают в одном уровне.

Продольные балки в пределах каждой панели представляют собой как бы небольшие пролетные строения. Они объединяются верхними продольными и промежуточными поперечными связями.

Затрата металла на проезжую часть (продольные и поперечные балки) составляет существенную часть общего расхода металла на пролетное строение. Наименьший расход металла на балочную клетку с ездой на деревянных мостовых брусьях достигается при длине панели 5—6 м.

В редких случаях, при небольших пролетах, высота главных ферм принималась менее 7,5—8,0 м. При этом исключается возможность установки верхних продольных связей.

Для обеспечения поперечной жесткости открытых пролетных строений (рис. 100) поперечные балки объединяют со стойками ферм в жесткие полурамы, ригелями которых служат поперечные балки.

Верхние пояса ферм таких пролетных строений работают в очень неблагоприятных условиях как сжатые стержни, упруго закрепленные в местах установки полурам. При недостаточной жесткости полурам случались аварии подобных конструкций вследствие потери верхними поясами устойчивости.

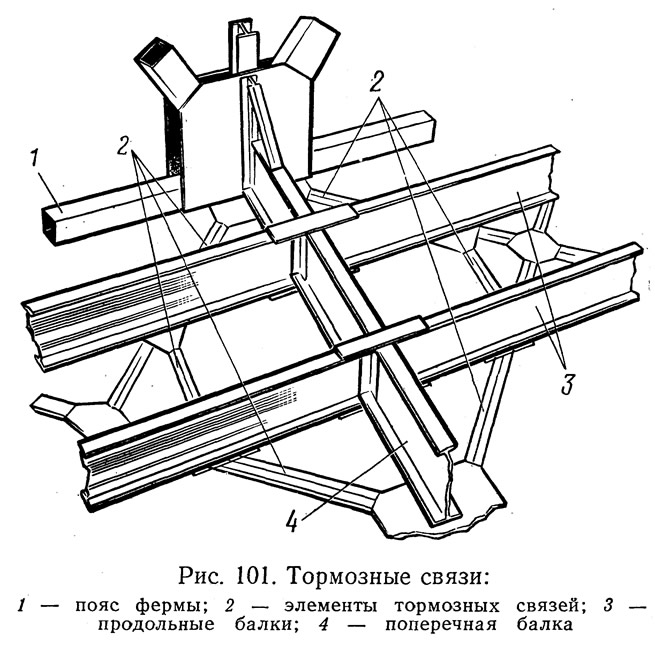

Пролетные строения железнодорожных мостов подвержены воздействию значительных тормозных сил. Тормозные силы приложены к продольным балкам и если балки не закрепить в продольном направлении, то они будут смещаться вдоль пролета, изгибая поперечные балки в горизонтальной плоскости. Во избежание этого ставят специальные тормозные связи (рис. 101), прикрепляющие продольные балки к поясам главных ферм и передающие тормозные усилия с продольных балок в узлы главных ферм. Далее тормозные силы с поясов передаются на опоры через неподвижные опорные части.

В многопролетных мостах на каждой промежуточной опоре под одно из пролетных строений обычно устанавливают неподвижные опорные части, а под другое — подвижные, чтобы равномернее распределить между опорами нагрузку от тормозных сил.
