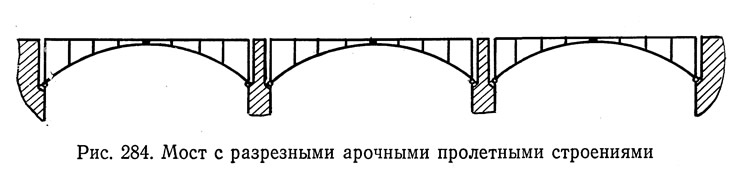

Разрезные пролетные строения (рис. 284) работают независимо от пролетных строений в смежных пролетах.
Распор разрезного пролетного строения передается только на поддерживающие его опоры. Промежуточные опоры многопролетного моста должны обладать способностью воспринять неуравновешенный распор арок смежных пролетов, возникающий при неодинаковом загружении прилегающих пролетов временной нагрузкой. Поэтому промежуточные опоры арочного моста с разрезными пролетными строениями будут всегда массивнее и дороже опор балочного моста при тех же условиях.

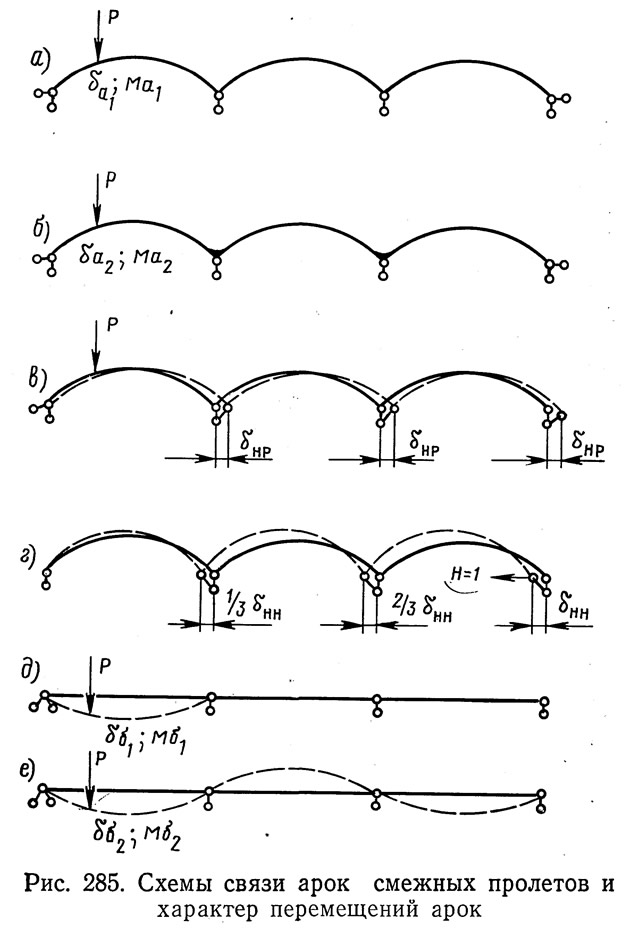

Условия работы и вес пролетных строений будут такими же, как в однопролетных арочных мостах. Для уменьшения толщины и стоимости промежуточных опор можно освободить их от действия распора. Для этого концы арок на промежуточных опорах нужно сделать продольно подвижными, уперев их друг в друга. Связь арок смежных пролетов может быть шарнирной (рис. 285, а) или жесткой (рис. 285, б).
При продольно подвижном опирании арок на промежуточные опоры они могут иметь такие же размеры, как опоры балочного моста. Зато вертикальная жесткость арочных пролетных строений значительно снижается, а вес возрастает. В этом можно убедиться, рассмотрев формулы для распора, изгибающих моментов и прогибов в арочной системе с продольно подвижными промежуточными опорами.
Формула для распора имеет обычный вид:
где δнр — перемещение крайнего подвижного конца основной системы (рис. 285, в) по направлению распора под действием вертикальной нагрузки; δнн — перемещение того же конца под действием единичного распора по направлению его действия (рис. 285, г).
Перемещение δнр не зависит от числа пролетов и будет таким же, как в однопролетной арке. Перемещение дни при одинаковых арках во всех пролетах будет больше соответствующего перемещения однопролетной арки в число раз, равное количеству пролетов. Следовательно, распор Н в такое же число раз уменьшается.
Моменты Ма в сечениях арки выражаются уравнением:
где Мб — моменты в соответствующих сечениях балки с пролетами, равными пролетам арки; у — возвышение центров сечений арки над прямой, соединяющей ее пяты.
Из приведенного равенства видно, что с уменьшением распора Н изгибающие моменты Ма увеличиваются. Их величина зависит также от величины балочного момента Мб, который для случая шарнирной связи арок в смежных пролетах следует вычислять по схеме разрезного балочного пролетного строения (рис. 285, д), а для случая жесткой связи между арками — по схеме неразрезной балки (рис. 285, е). Во втором случае моменты в балке, а следовательно, и моменты в арке будут, очевидно, меньше.
Прогибы пролетного строения, характеризующие его вертикальную жесткость, могут быть вычислены по формуле:
где δа — прогибы арочного пролетного строения; δб — прогибы балочной системы разрезной или неразрезной, в зависимости от того шарнирное или жесткое сопряжение концов арок мы имеет над промежуточными опорами; δн — прогиб основной системы под действием распора Н = 1; Н — распор в рассматриваемой системе.
Из выражения для прогибов 6а видно, что с уменьшением распора Н эти прогибы увеличиваются, приближаясь к прогибам в балочной системе. Прогибы при жесткой связи арок смежных пролетов меньше, чем в пролетном строении с шарнирно сочлененными арками, так как прогиб неразрезной балки меньше прогибов разрезной.
Жесткость арочных пролетных строений с продольно подвижным опиранием на промежуточных опорах можно повысить увеличением сечений арок, но эта мера удорожает пролетные строения.
Вследствие значительных величин прогиба применение неразрезных арочных мостов под железную дорогу оказывается нерациональным. Для городских мостов при слабых грунтах в основании опор применение неразрезных арочных мостов расширяет возможности использования арочной системы и с этой точки зрения может оказаться уместным.
Схема с жестким сопряжением арок, как более экономичная, заслуживает предпочтение перед схемой с шарнирным сопряжением.
Некоторые возражения против неразрезной схемы могут быть выдвинуты в связи с чувствительностью ее к неравномерной осадке опор как системы внешне статически неопределимой. Однако осадка опор при правильно спроектированных фундаментах не должна быть велика и может быть компенсирована регулированием высоты опорных частей.
Освобождение многопролетных арочных систем от чувствительности к неравномерным вертикальным смещениям опор, кроме разрезки арок смежных пролетов в пятах, может быть достигнуто также переходом от неразрезной схемы к консольной.

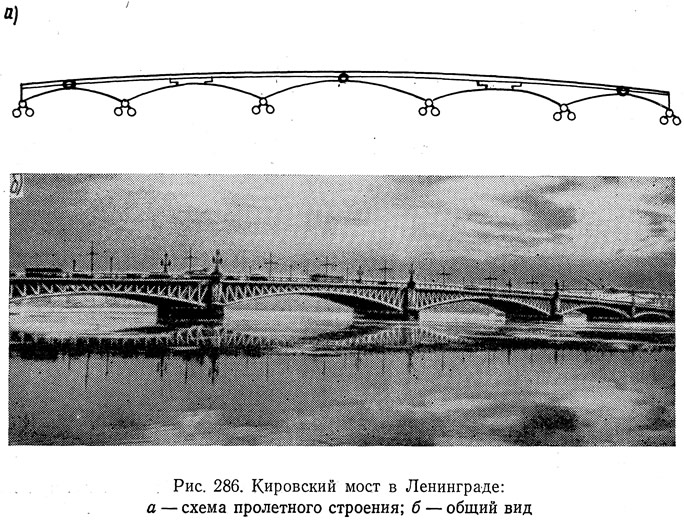

На рис. 286, а изображена консольно-арочная схема, примененная при сооружении в 1897—1903 гг. Троицкого моста в Петербурге (ныне Кировский) (рис. 286, б). Двухконсольное пролетное строение среднего пролета и одноконсольные пролетные строения обоих крайних пролетов сопрягаются при помощи малых подвесных пролетных строений.
Схема моста — внешне статически определимая. Распор арок передается на быки, но величина его благодаря наличию консолей будет меньше, чем при разрезной схеме.
Применение двухконсольных пролетных строений позволяет получить удачную компоновку трехпролетного моста, когда средний пролет его значительно больше крайних.
На рис. 287 показана схема моста Мирабо через р. Сену в Париже. Отверстие его разбито на пролеты по схеме 32,4 + 93,2 + 32,4 м. Средний пролет перекрыт трехшарнирными арками.
Крайние пролеты перекрыты консолями, опирающимися по концам на продольно подвижные опорные части, способные воспринимать положительные и отрицательные (снизу вверх) опорные давления.
Схема дважды статически неопределима. Консоли моста уменьшают распор и арочные моменты в среднем пролете.
Отрицательных опорных давлений на устоях моста можно избежать, сопрягая консоли с устоями при помощи небольших балочных пролетных строений, опертых одним концом на консоль, другим — на устой. По этой схеме построен в 1902 г. мост под железную дорогу через р. Виор (рис. 288) во Франции.
Конструкция пролетных строений арочных мостов при нескольких пролетах не отличается чем-либо существенным от конструкции однопролетных мостов. Особенностью ее является лишь сопряжение арок смежных пролетов в пятах и опирание их на опоры.
В сочленении по рис. 289, а арки сопрягаются непосредственно, переходя непрерывно одна в другую при помощи вставки, имеющей то же сечение, что и арки и очерченной с выгибом книзу. Опорная постель верхнего балансира имеет криволинейную поверхность, соответствующую форме выгиба арки.
Регулировка положения пят арок по высоте может быть выполнена с помощью клиньев, помещенных под шарниром.
Недостатком описанного варианта является сложность заводского изготовления пятовой вставки арок и криволинейной поверхности верхнего балансира. Этот недостаток устранен в сочленении арок по второму варианту (рис. 289, б), при котором жесткая связь между арками осуществляется посредством верхнего балансира, имеющего две опорные плоскости.
Регулировка пят арок по высоте достигается в этом варианте при помощи клиньев между опорными плитами, но может быть осуществлена так же, как и в первом варианте.
Конструкция опирания пят арок по рис. 289 относится к продольно подвижным.

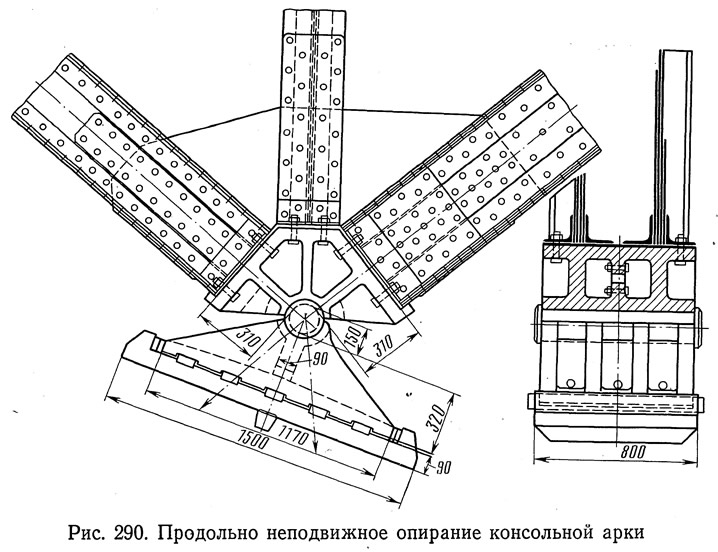

При неподвижных опираниях, применяемых обычно в консольных мостах, катки под нижним балансиром отсутствуют (рис. 290). Опорная плита установлена наклонно в связи с превышением расчетного усилия в основной арке над усилием в консольной ее части.
На рис. 291 показана схема опорной части при шарнирном сочленении пят арок смежных пролетов. Опорная часть имеет два шарнира — по одному для каждого пролета. При малых пролетах арок возможно оцирание их на один и тот же шарнир, но этот прием усложняет конструкцию верхних балансиров, которые должны сопрягаться между собой по типу гребенки.
