Шестиэтажное здание суда с залами заседаний и административными помещениями. В первом этаже конференц-залы и общая администрация; во втором этаже фойе, канцелярия, библиотека и три зала заседаний, которые имеют высоту в два этажа; в третьем этаже вокруг двухэтажных залов заседаний кабинеты судебной администрации; в четвертом этаже вокруг двух центральных световых дворов отдельные кабинеты для судей и президента. В отступивших внутрь от контура здания пятом и шестом этажах ресторан и квартира швейцара, а также технические помещения.
В двух подвальных этажах архив, подсобные помещения и установка для кондиционирования воздуха. Гараж-стоянка на 260 автомобилей расположен в подвальном помещении под площадью перед фасадом здания.
Проход для публики по лестнице на продольной стороне к фойе на втором этаже. Служебный вход на противоположной продольной стороне. Междуэтажное сообщение пятью пассажирскими и одним грузовым лифтом, а также двумя лестницами в четырех ядрах жесткости из железобетона.
Наружные размеры здания в плане 108X48,5 м; высота над уровнем земли 28 м. Наружные размеры обоих уменьшенных в плане верхних этажей 43,1 Х27 м. Первый этаж расположен на 1,25 м выше поверхности земли. С первого по пятый этажи высота этажа 3,7 м, высота помещения 2,65 м. Высота шестого этажа 4,31 м, высота помещения 4,04 м. Высота обоих подвальных этажей 3,15 и 2,95 м, высота помещений 2.8 и 2,65 м.
Конструкция

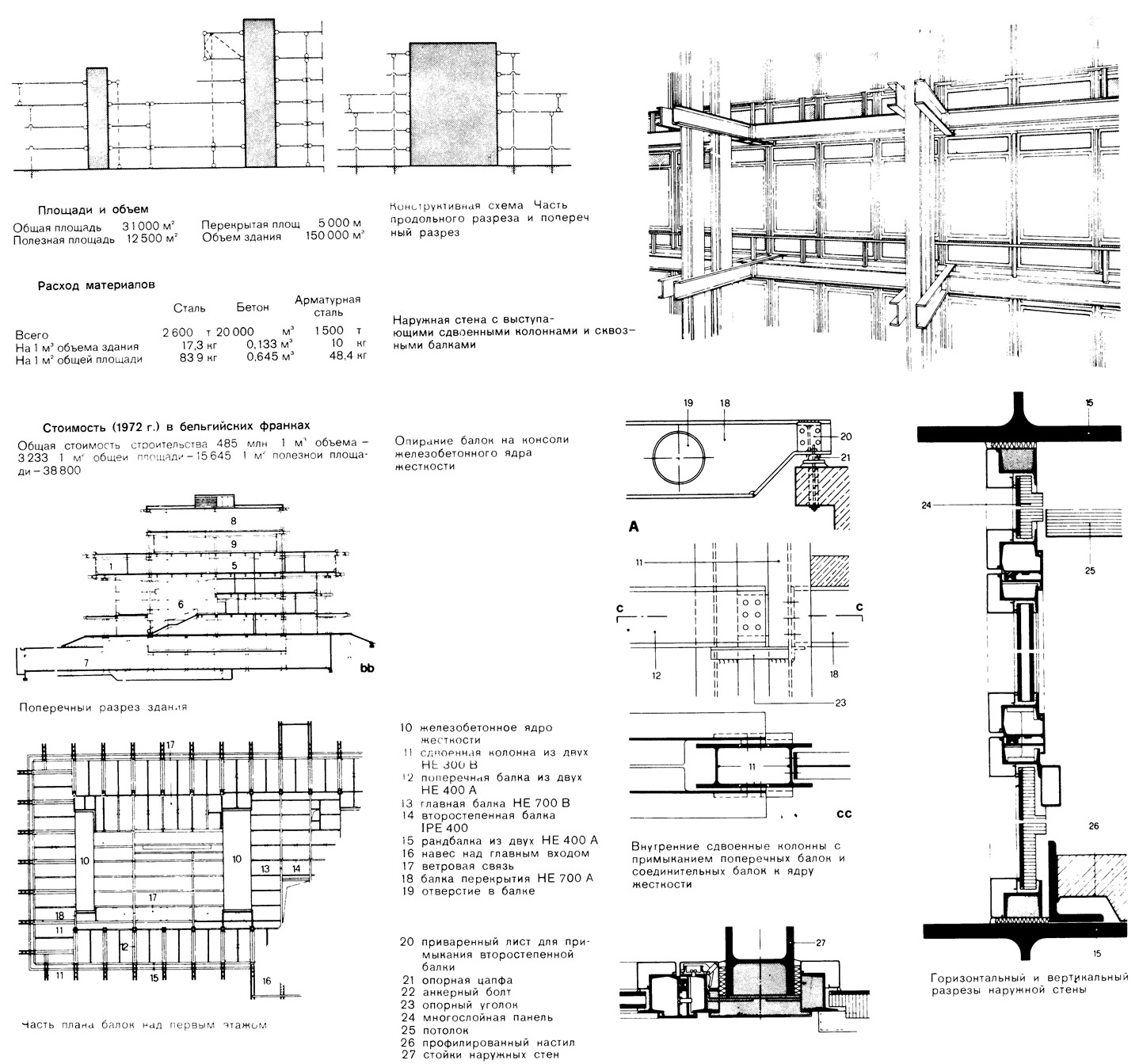

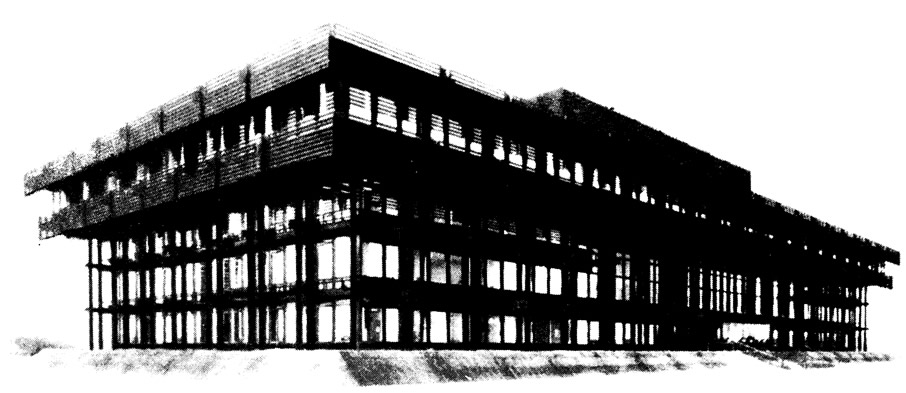

Внешний вид этого сооружения определяется трехэтажными сдвоенными колоннами, отстоящими на 1,3 м от наружных стен, и выступающими концами соответственно разделенных балок перекрытий. Четвертый этаж консольно выступает на 1.8 м за наружные колонны. Внутри здания четыре железобетонных ядра жесткости, между которыми размещена шарнирная стержневая конструкция по модульной сетке 5,4X5,4 м. В поперечном направлении главные балки с шагом 5,4 и 10,8 м, пролетами 5,4; 10,8 и 16,2 м в зависимости от назначения помещения. В продольном направлении второстепенные балки с шагом 2,7 м.
К элементам шарнирной стержневой конструкции на обеих продольных сторонах с шагом 5,4 м примыкают поперечные балки перекрытий пролетом 8,2 м, опирающиеся другими концами на наружные колонны. Эти балки выполнены сдвоенными из НЕ 400 А соответственно наружным колоннам, состоящим из двух НЕ 300 В с расстоянием между ними 700 мм; оба крайних ряда внутренних колонн также выполнены сдвоенными. В продольном направлении здания все сдвоенные колонны жестко заделаны в фундаментах. На торцовой стороне здания балки перекрытий расположены между наружными колоннами и внешними железобетонными ядрами жесткости. Рандбалки выполнены из двух НЕ 400 А, размещенных на расстоянии 900 мм друг от друга; они соединяют балки перекрытий и служат одновременно опорами для сквозных балконов. Настил перекрытий из стального профилированного листа с уложенной поверху плитой из монолитного бетона толщиной 10 мм; временная нагрузка в зависимости от назначения помещения от 250 до 1000 кге/м2. Ветровые нагрузки в поперечном направлении воспринимаются через горизонтальные крестовые связи между продольными балками перекрытий четырьмя железобетонными ядрами жесткости, в продольном направлении через балки перекрытий обоими наружными ядрами жесткости и четырьмя рядами защемленных сдвоенных колонн продольной стороны.
Противопожарная защита: напыление слоя асбестоцемента толщиной от 4 до 6 см на всех несущих стальных элементах здания. Дополнительно спринклерные устройства и пожарные гидранты.
Наружные стены: панели на высоту помещения из стального профиля с заполнением из теплоизолирующего стекла. В зонах перекрытий многослойные панели. Все расположенные снаружи стальные детали и несущие конструкции из атмосферостойкой стали.
Основание: на скальном основании из песчаника столбчатые фундаменты под колоннами и фундаментные плиты под бетонными ядрами жесткости.
Оборудование
Отопление водяное; три паровых котла производительностью 3 000 000 ккал/ч. Вентиляция воздуха в помещениях архива и в гараже. Кондиционирование воздуха в остальных помещениях с помощью установок высокого давления в зоне окон и установок низкого давления во внутренних зонах; расход воздуха соответственно 54 000 м3/ч и 107 000 м3/ч.
