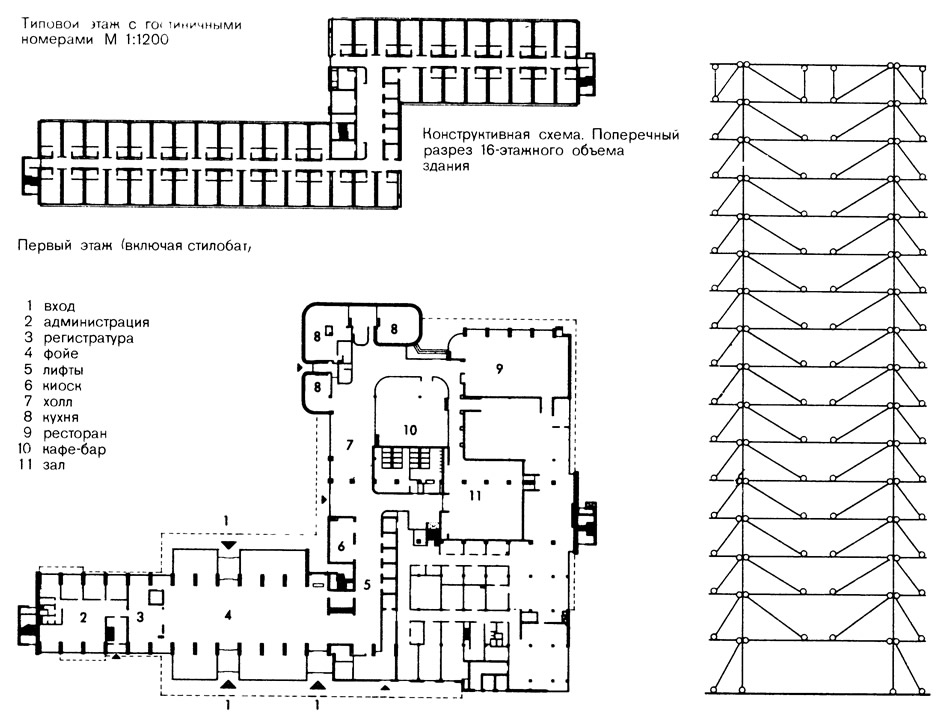

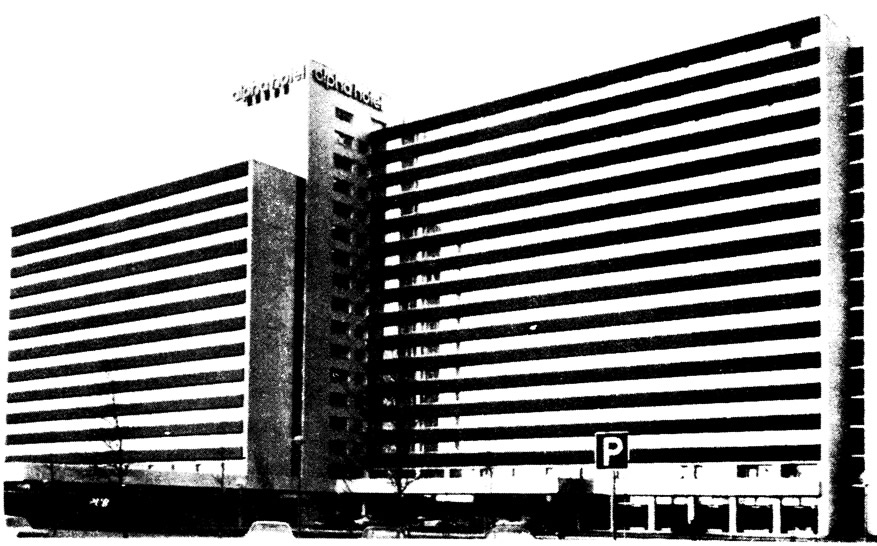

Гостиница на 603 двухместных номера. Над одноэтажным стилобатом возвышаются два прямоугольных в плане объема здания, которые в продольном направлении сдвинуты друг относительно друга и примыкают к центральному 18-этажному ядру жесткости. В первых этажах размещены регистратура, дирекция, ресторан, бар и кухня; во вторых этажах — администра. ивные помещения, жилые комнаты и гардероб для персонала. В 11 и соответственно 14 вышележащих этажах объемов здания размещены двухместные номера с обеих сторон центрального коридора.
Вертикальный транспорт осуществляется четырьмя обычными и двумя грузовыми лифтами, а также по лестничной клетке в ядре жесткости. Две запасные лестничные клетки расположены по концам обоих зданий.
Пр ямоугольное в плане 18-этажное ядро жесткости размерами 16,5X12,5 м, высота над уровнем земли 50 м. Размеры 16-этажного объема здания 68X15,2 м, высота 45 м; размеры 13-этажного объема здания 48X15,2 м, высота 36 м. Высота первого этажа 3,92 м, высота помещения 3,45 м. Высота остальных этажей 2,65 м, высота помещений 2,52 м.
Конструкция

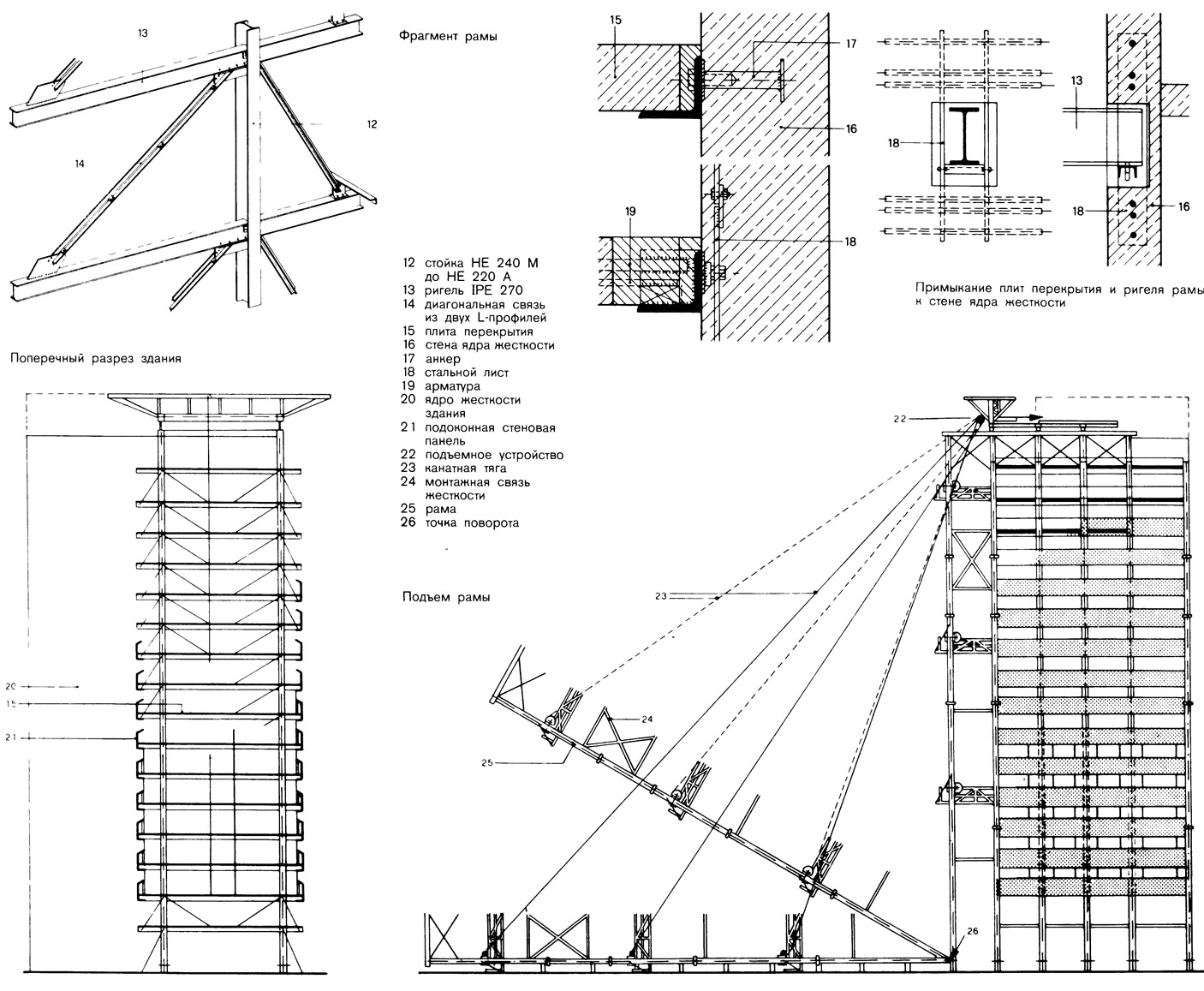

В поперечном направлении объемов здания расположены с шагом 4 м стальные рамы из двух колонн и горизонтальных ригелей, жесткость которых обеспечивается диагональными связями в каждом этаже. В продольном направлении связь между рамами обеспечивается с помощью предварительно-напряженных железобетонных плит, уложенных по ригелям. В связи с тем что колонны, ригели и диагональные связи рам расположены в стенах между комнатами, конструктивная высота перекрытий определяется толщиной предварительно-напряженных железобетонных плит. Ветровые усилия в поперечном направлении воспринимаются рамами, выполняющими роль диафрагм жесткости, в продольном направлении — через перекрытия железобетонным ядром жесткости.
Колонны из стальных профилей сечением от НЕ 240 М до НЕ 220 А размещены с шагом в поперечном направлении 10,6 м; ригели из IPE 270. Стыки элементов колонн со стальными листовыми прокладками между ними выполнены на сварке; все остальные соединения на болтах.
Перекрытия: железобетонные предварительно-напряженные плиты пролетом 4 м, шириной 1,5 м, толщиной 13 см. Крепление плит к ригелям рам осуществлено путем сварки выпусков арматуры; стыки замоноличены. Временная нагрузка на перекрытия 300 кгс/м2.

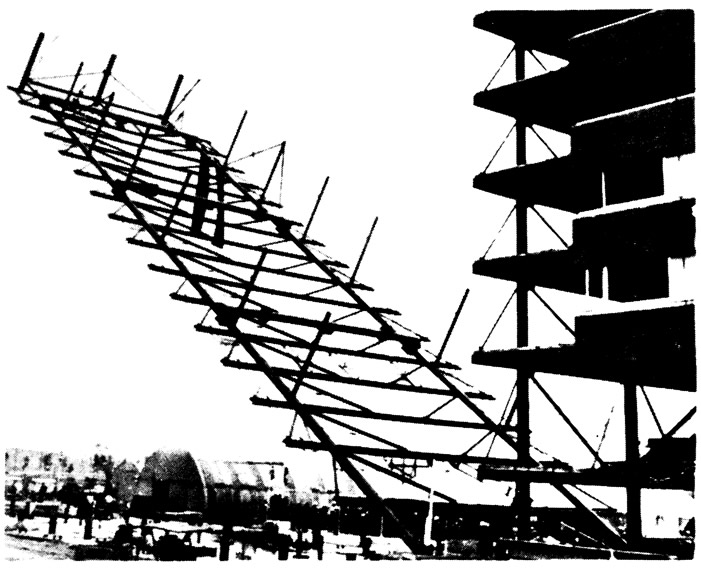

Монтаж: рамы 16-этажного объема здания монтировались на земле и поднимались друг за другом подъемным устройством, смонтированным на покрытии ядра жесткости (система «Porte-des-Li las»). Одновременно в той же последовательности были смонтированы плиты перекрытия, подоконные стеновые панели и оконные блоки. Часть здания длиной 4 м возводилась за семь дней. Рамы 13-этажного объема здания монтировались из двухэтажных элементов одним автокраном.
Огнезащита: колонны, балки и связи защищены двухслойными стенами из газобетона; ригель в зоне вестибюля — напылением асбестоцемента.
Основание: уровень грунтовых вод на глубине 1,5 м. Грунтовые условия улучшены песчаной подсыпкой. Фундаменты из 196 набивных бетонных свай длиной 10 м; несущая способность одной сваи 125 тс. В зоне ядра жесткости сваи объединены плитным ростверком, в зоне обоих объемов зданий — балочными ростверками.
Оборудование
Центральная котельная, работающая на природном газе, расположена в верхнем этаже ядра жесткости и включает шесть отопительных котлов общей мощностью 2550000 ккал/ч. В номерах гостиницы и административных помещениях установлены радиаторы отопления. Для кондиционирования воздуха в ресторане и баре имеются две холодильные установки и охладительная башня на крыше стилобата.
