Горный приют в Штильфзер Ёх (Италия)

Архитекторы: К. Конте, Л. Фиори (Милан). Инженер К. Пезенти (Бергамо). Время строительства 1964—1966 гг.

Четырехэтажное здание приюта расположено на горном перевале в Альпах на высоте 3000 м. Вокруг центральной лестницы в первом этаже размещены ресторан, кухня и вестибюль; во втором этаже — общие помещения; в обоих верхних этажах — спальни и санитарные помещения.

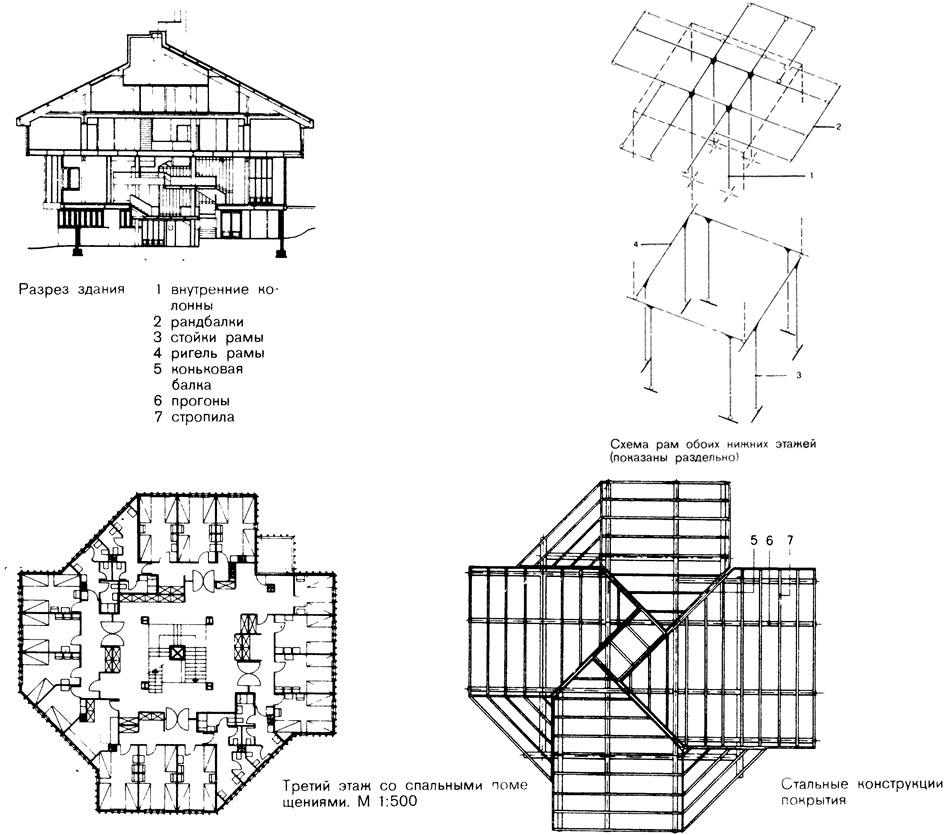

Здание имеет сложную форму в плане с четырьмя консольно выступающими секциями, примыкающими к четырем сторонам квадратного ядра жесткости. Вылет консолей увеличивается от этажа к этажу. Наружные размеры здания 25,6X25,6 м. Высота над уровнем земли 19,1 м, высота нижнего этажа 3,2 и 4,3 м, второго — 4.6 м, третьего — 3,35 м, четвертого вследствие уклона покрытия — от 2 до 4,3 м.

Сложные климатические и транспортные условия определили конструкцию и способ монтажа здания. После проверочного монтажа на заводе, в ходе которого были улучшены узлы примыкания и зафиксирована последовательность монтажа, стальные конструкции здания могли быть собраны на перевале за 40 дней. Общий срок, потребовавшийся для завершения основных строительных работ, за исключением отделки, составил всего лишь три месяца.

Вследствие высоких ветровых и снеговых нагрузок (600 кгс/м²) стальные конструкции выполнены в виде жестких рам, рассчитанных на воздействие ветра в обоих направлениях. По четырем сторонам квадратного ядра жесткости размещены по две поставленные друг на друга шарнирно-опертые рамы, которые соединены в углах консольно выступающими ригелями и жестко раскреплены горизонтальными ветровыми связями.

Нижняя рама высотой на два этажа (7,8 м), верхняя рама одноэтажная. Пролет рам 10 м. На рамы опираются консольные конструкции перекрытий и покрытия. Ригели нижних рам поддерживают по две главные балки, размещенные в обоих направлениях и консольно выступающие на 5,6 м за ригель рамы. В точках пересечения балки соединены с четырьмя колоннами ядра жесткости. Между главными балками расположены с шагом 1,5 м второстепенные балки, к которым приварены прерывистым швом оцинкованные профилированные листы с трапециевидными гофрами; поверх листов деревянный пол.


Верхние ригели рам аналогично поддерживают консольные балки перекрытия, к которым примыкают свободные концы главных балок покрытия. Четыре ската покрытия смещены по высоте друг относительно друга, так что стальные прогоны присоединяются в коньке покрытия на различной высоте к колоннам, которые передают нагрузку на балки нижележащего перекрытия и соответственно на четыре внутренние колонны. На прогоны опираются стропила из прокатных профилей.

Балки перекрытия первого этажа опираются на стойки рам и внутренние колонны и уложены на бетонные стены, которые в зоне ядра жесткости доходят до перекрытия первого этажа.

Наружные стены — деревянные панели с внутренним теплоизоляционным слоем; окна с изолирующим остеклением.
