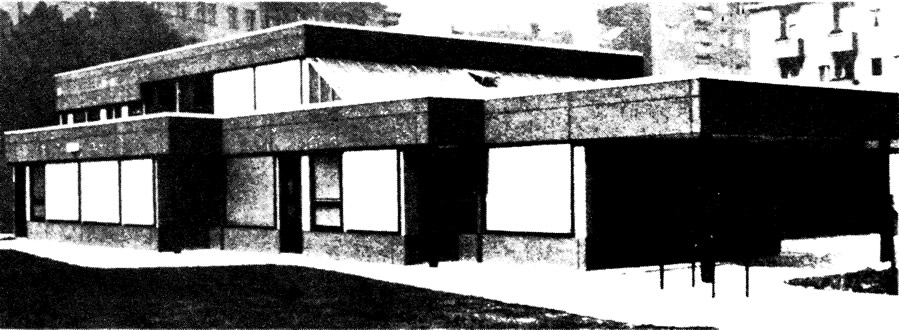

Групповые помещения и игровые комнаты на 146 детей размещены в двухэтажном здании без подвала. Оба этажа разделены на три зоны для различных возрастных групп. В первом этаже — детские ясли и детский сад, отделенные друг от друга центральной зоной с санитарными помещениями и общей кухней, дополнительные помещения для персонала, контора и котельная. На втором этаже — группа продленного дня.

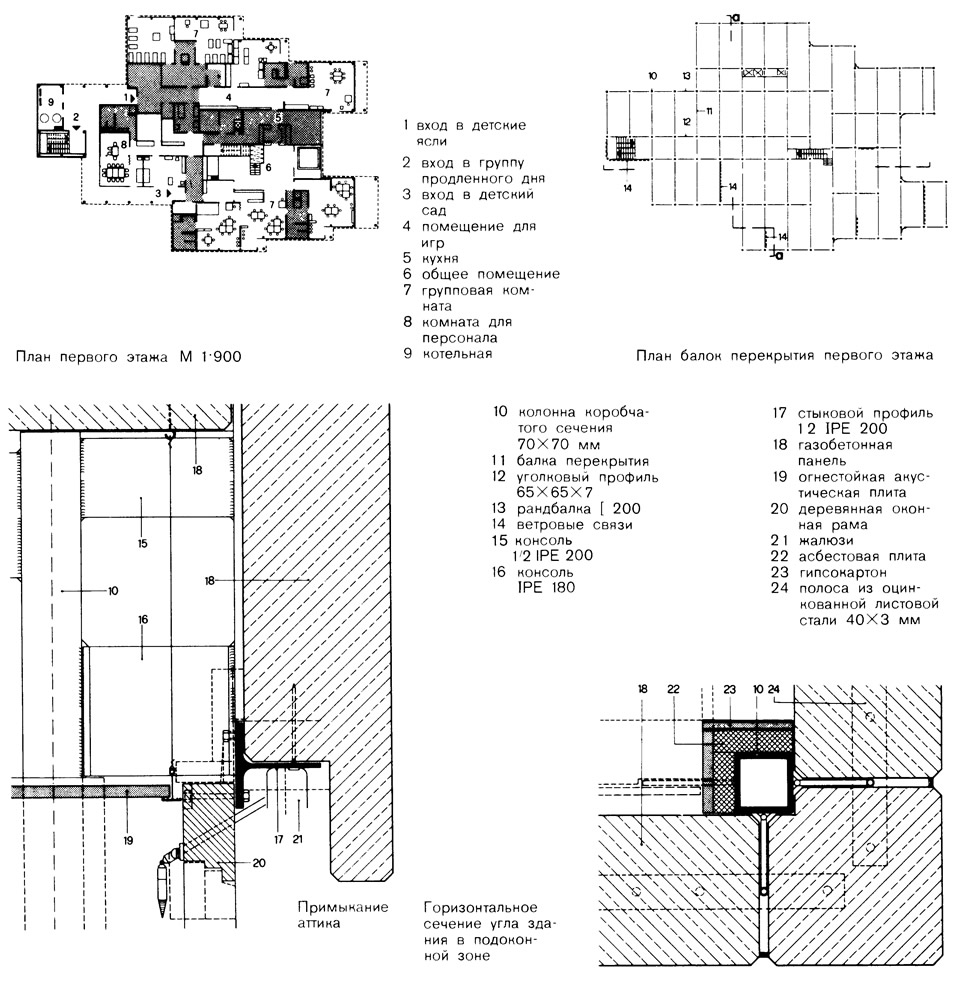

Планировочное решение здания соответствует функциональному назначению помещений, модульная сетка 3X6 м. Наружные размеры здания в уровне первого этажа 45X30 м, размеры несколько отступившего вглубь второго этажа 30X15 м. Высота над уровнем земли 6,7 м, высота этажа 3,11 м, высота помещений 2,51 м.
Конструкция
Шарнирная стержневая конструкция состоит из одноэтажных, а в зоне отступившего вглубь второго этажа из двухэтажных колонн квадратного коробчатого сечения 70X70 мм и балок перекрытий двутаврового профиля, которые расположены в поперечном направлении здания. Шаг колонн в поперечном направлении 3 и 6 м, в продольном 3 м. Балки перекрытия в зависимости от пролета и нагрузки на перекрытие выполняются из профилей I 200, IРЕ 270 и IPE 300; рандбалки — из I 200. Для увеличения жесткости в продольном направлении колонны соединены между собой с помощью уголков 65X7. По главным балкам перекрытия первого этажа уложены сборные бетонные плиты длиной 3 м и толщиной 10 см, которые работают совместно с балками благодаря стальным шпонкам и монолитной бетонной заделке швов; временная нагрузка на перекрытия 500 кгс/м2. Покрытие из газобетонных плит толщиной 12,5 см; жесткость во время монтажа обеспечивалась с помощью горизонтальных крестовых связей, расположенных в зоне средней оси. Ветровые нагрузки в обоих направлениях передаются через диски перекрытия и покрытия на вертикальные крестовые связи между колоннами.
Наружные стены: к несущим конструкциям из горизонтальных уголковых и вертикальных тавровых профилей, присоединенных с помощью консолей к колоннам, крепятся подоконные и простеночные панели из легкого бетона; длина панели 3 м, высота 62,5 см, толщина 17,5 см. Между плитами расположены оконные блоки. Защита от солнца наружными жалюзи.
Противопожарная защита: облицовка колонн асбестовыми плитами и бетоном. Междуэтажные перекрытия и покрытие с подвесным акустическим потолком; класс огнестойкости F90 (1,5 ч).
