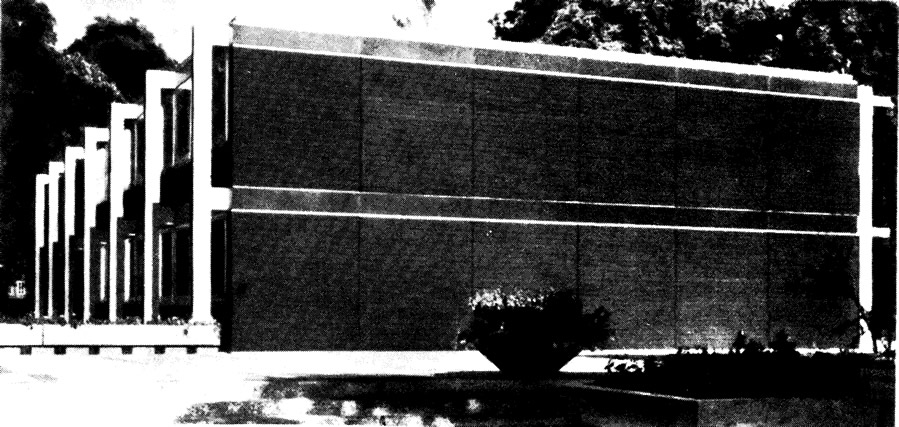

Здание студенческого самоуправления технического университета в Брауншвейге

Архитектор В. Хенн (Брауншвейг). Инженер К. Пипер (Брауншвейг). Время строительства 1968—1969 гг.

Здание рассчитано на 50 рабочих мест в отдельных кабинетах. В подвальном этаже склад, общественные помещения, прачечная; в первом этаже вестибюль, отдельные кабинеты и квартира швейцара; во втором этаже отдельные кабинеты.

Трехэтажное здание с наружными размерами в плане 30,25X15,25 м, высотой над уровнем земли 6,48 м. Высота этажа 3,06 м, высота помещения 2,6 м. Подвальный этаж наполовину заглублен.

В поперечном направлении трехэтажные рамы с тремя пролетами по 5 м; шаг рам также 5 м, так что сетка колонн получается квадратной. В процессе возведения рамы соединяли в продольном направлении монтажными прогонами, которые были удалены после бетонирования междуэтажных перекрытий. Ветровая нагрузка воспринимается в поперечном направлении рамадли, в продольном направлении — жестким соединением двух поперечных рам.

Колонны: наружные колонны коробчатого сечения выступают на 65 см за пределы наружных стен; размеры сечения 200Х340 мм, толщина стенки 8 мм. Внутренние колонны из двутавровых профилей от НЕ-А 160 до 260. Ригели рам из двутавровых профилей высотой от 60 до 320. Нижние ригели шарнирно примыкают к наружным колоннам с целью уменьшения в них изгибающих моментов в пределах подвального этажа. Монтажные соединения элементов рам на высокопрочных болтах.

Перекрытия: железобетонные ребристые плиты между ригелями; временная нагрузка на перекрытия 500 кгс·м².

Наружные стены: панели наружных стен выполнены с деревянными конструкциями, усиленными вертикальными стальными профилями; крепление панелей к междуэтажным перекрытиям с помощью анкерных полос. Конструкция панели снаружи внутрь: горизонтальная обшивка еловыми досками, изоляционная пленка, оклеенный пленкой с двух сторон слой теплоизоляции толщиной 7 см, пароизоляция, несгораемые древесностружечные плиты толщиной 16 мм. Общая толщина панели 13,5 см, сопротивление теплопередаче к=1,85 м²·ч.°С/ккал. Оконные балки со среднеподвесной форточкой с алюминиевыми переплетами и изолирующим остеклением. Между наружными колоннами на южной стороне консольные алюминиевые солнцезащитные козырьки.

Основание: строительный грунт из мелкого и средней крупности песка глубиной до 2 м. Допустимое давление на грунт 4 кгс/см². Столбчатые фундаменты под стойки рам, ленточные фундаменты под стены подвала.
