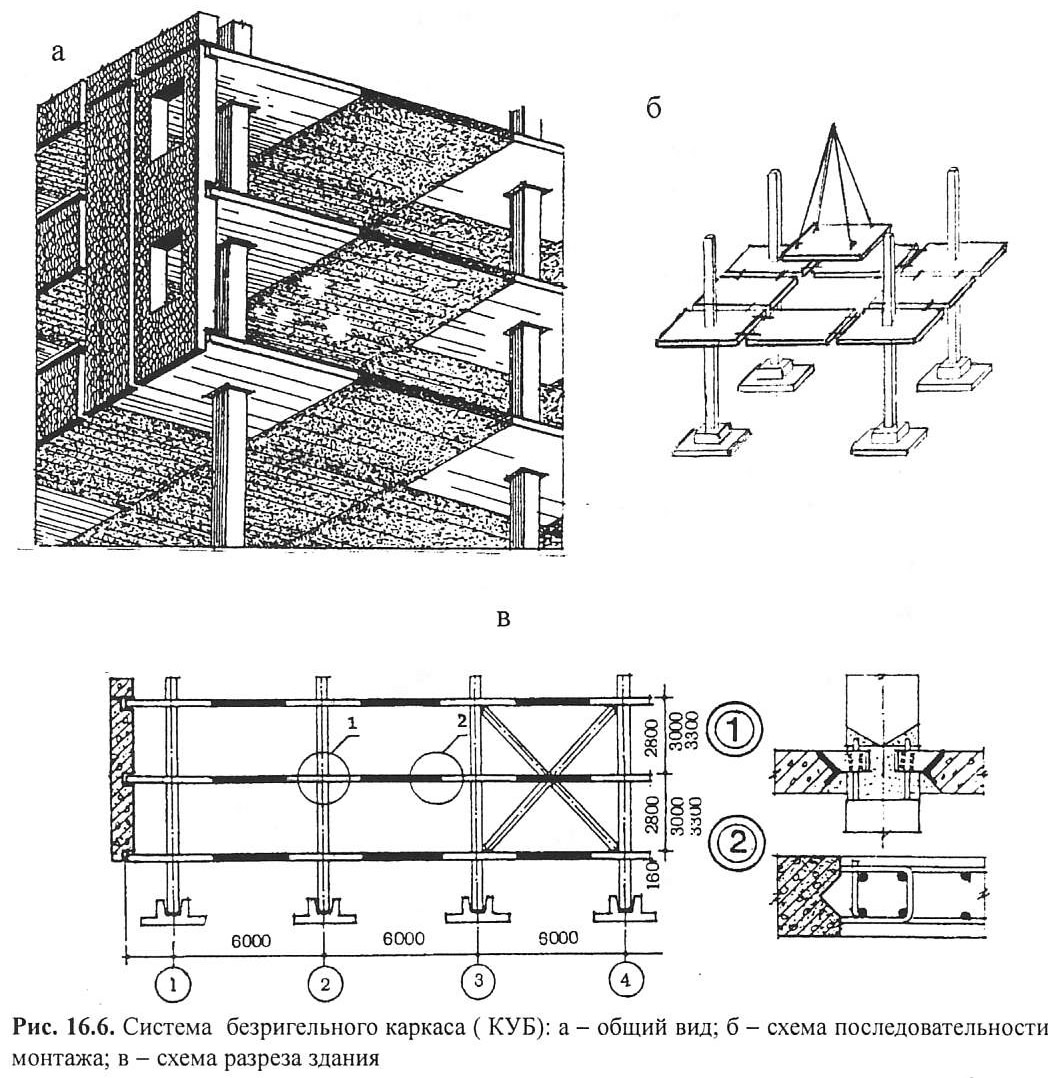

- Система, формирующаяся из сборных плит сплошного сечения, опираемых на колонны в угловых точках сетки колонн (система КУБ);
- Каркасная система с предварительно-напряженной арматурой в скрытых ригелях, образуемых в построечных условиях (система КПНС).
Сетки колонн 6x3 и 6x6 метров при необходимости могут увеличиваться до размеров 6х9 и 9х12 метров. Сечение колонн 30x30 см и 40x40 см высотой в один или несколько этажей с максимальной высотой до 15,3 м.
Плиты перекрытия в плане размером 2,8x2,8 м толщиной от 16 до20 см. В зависимости от расположения, подразделяются на: - надколонные, межколонные и плиты - вставки. Членение перекрытия на сборные элементы сделано с таким расчетом, чтобы стыки плит располагались в зонах с наименьшей величиной (приближаемая к нулю) изгибающих моментов от вертикальных нагрузок.
Последовательность монтажа перекрытия на смонтируемые колонны ведется в следующем порядке: - устанавливаются и привариваются к арматуре колонн надколонные плиты, затем межколонные и, наконец, плиты-вставки. Межколонные и плиты-вставки имеют шпонки, позволяющие легко осуществить их соединения на сварке. После замоноличивания стыков создается пространственная жесткая конструкция.
Преимущество системы в отсутствии выступающих элементов в потолочной плоскости и в простоте монтажа, с помощью легких мобильных кранов.
Безригельная рамная или рамно-связевая каркасная система гражданских зданий высотой до 16 этажей рассчитана на вертикальные нагрузки на перекрытие в 1250 кг/м2. При больших нагрузках (2000 кг/м2) ограничивают этажность здания -9-тью этажами.
Система обладает архитектурно-планировочными и конструктивными достоинствами. Гладкий потолок дает возможность гибко решать планировку внутреннего пространства создавать трансформируемые помещения. Консольные вылеты перекрытий обеспечивают вариантность пластических решений фасадов.
Безригельный каркас универсален - он с успехом применим, как в жилых зданиях, так и общественных (детских садах, школах, торговых предприятиях, спортивных и зрелищных) сооружениях и пр.

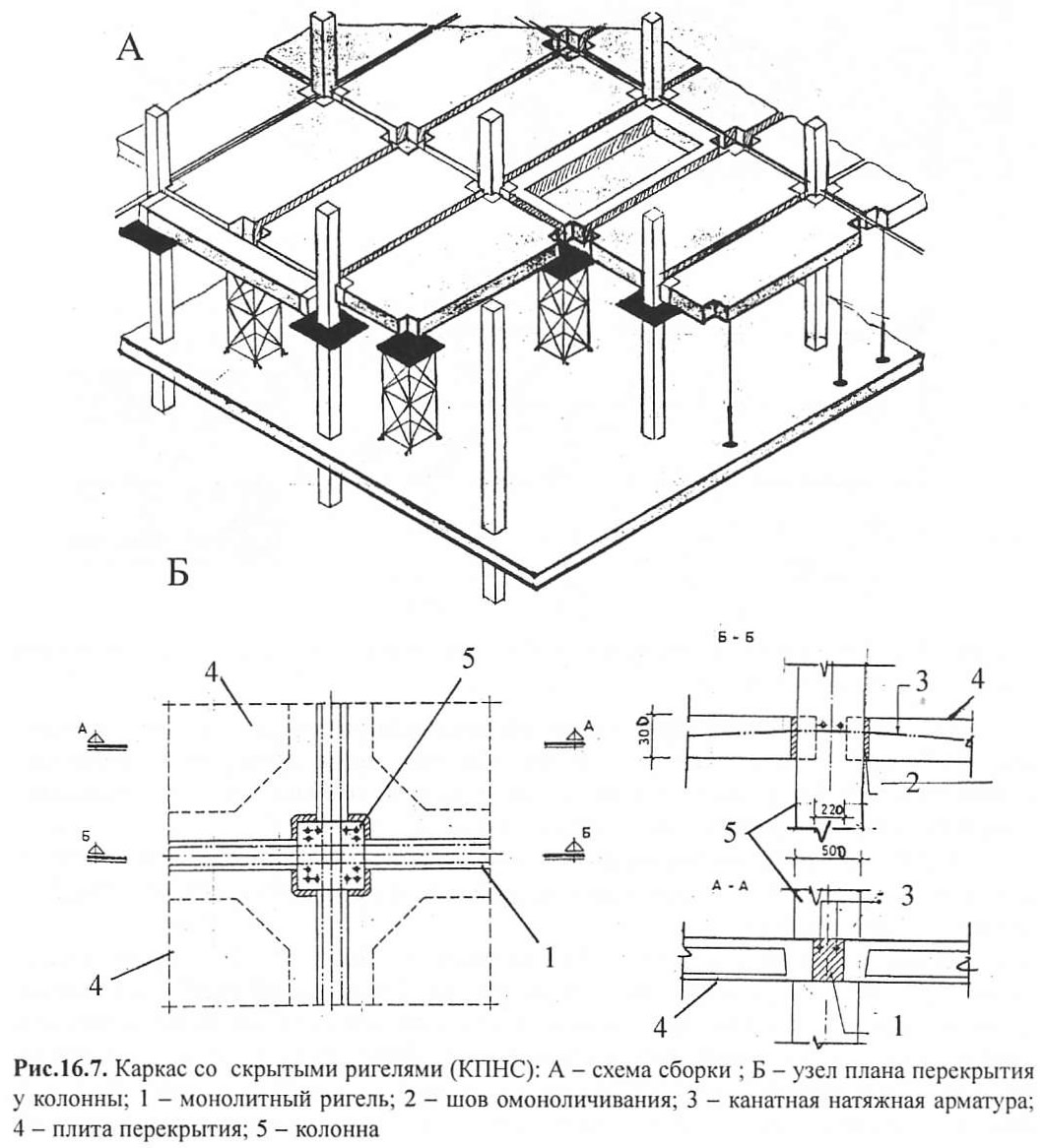

Система со скрытыми ригелями в плоскости перекрытия (КПНС) проектируется по связевой схеме из сборных элементов; колонн, плит, перекрытий и стен диафрагм жесткости. Связь между сборными элементами перекрытия осуществляется в результате устройства в построечных условиях монолитного ригеля с канатной напряженной арматурой, пропущенной через сквозные отверстия в колонне в ортогональных направлениях. Предварительное напряжение арматуры осуществляется на уровне этажных перекрытий, создавая двухосное обжатие плит перекрытия (рис. 16.7).
Плиты перекрытия имеют высоту в 30 см и состоят из верхней плиты, толщиной в 6 см, и нижней - 3 см и перекрещенных бортовых ребер. При монтаже плиты перекрытий укладывают на временные капители колонн и опоры, которые устанавливают уже на смонтированный нижний уровень. Плиты перекрытия могут быть выполнены на ячейку с опиранием на колонны по 4 углам или разбиты на две плиты, соединенные монолитным армированным швом. Конструкция, собранная из сборных элементов колонн и плит перекрытий - работает как единая статическая система, воспринимающая все силовые воздействия, за счет сил сцепления, возникающих между отдельными сборными элементами, и напряжений стальных канатов.
