Несущая способность колонн из прокатных профилей
Эта номограмма позволяет при заданной нагрузке приближенно определить размеры сечения колонны из прокатного профиля наиболее экономичного поперечного сечения. Номограмма построена для наиболее часто встречающейся на практике расчетной длины колонны (равной высоте этажа h=3,5 м). Номограмма применима также и для других незначительно отличающихся по расчетной длине колонн. При h=3 м несущая способность повышается на с % (коэффициент высоты), при h=4 м она уменьшается на с %. Для расчета колонн при значительно большей высоте этажа эта номограмма непригодна.
Несущая способность колонн из квадратных и круглых труб

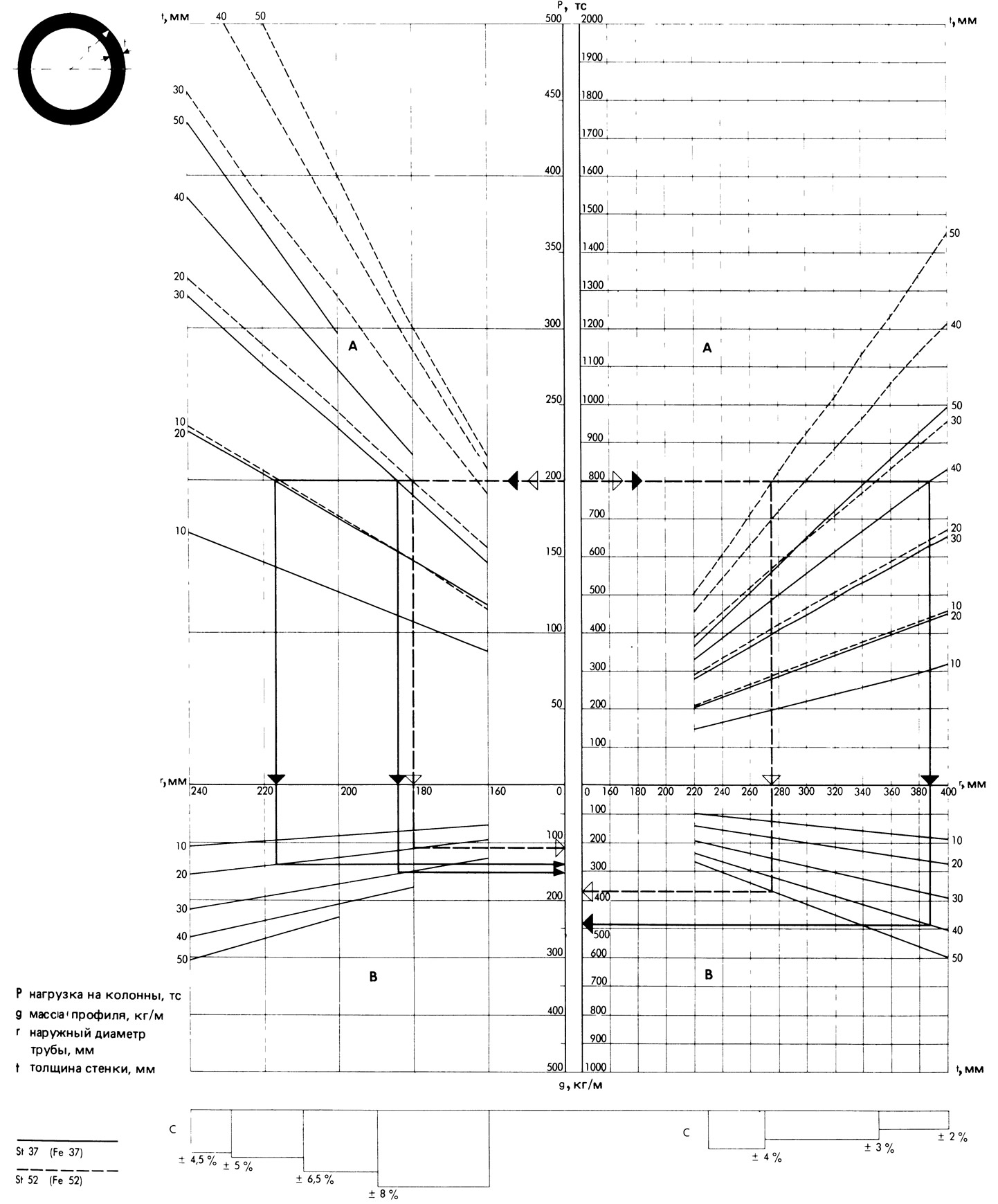

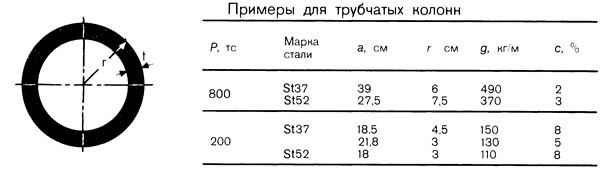

Номограммы дают возможность при заданной нагрузке определить размеры поперечных сечений колонн из сталей марок St37 и St52. Номограммы на левой стороне служат для подбора сечений колонн с шириной грани или диаметром более 24 см, номограммы на правой стороне (в большем масштабе) построены для колонн меньших сечений.
Несущая способность определена для колонн с расчетной длиной, равной высоте этажа h=3,5 м. При незначительном отклонении расчетной длины несущая способность колонны изменяется мало. Приведенные под номограммой В значения коэффициентов с % показывают на снижение несущей способности колонн при h=4 м или увеличение при h=3 м. Чем больше диаметр колонны, тем незначительнее отклонение.

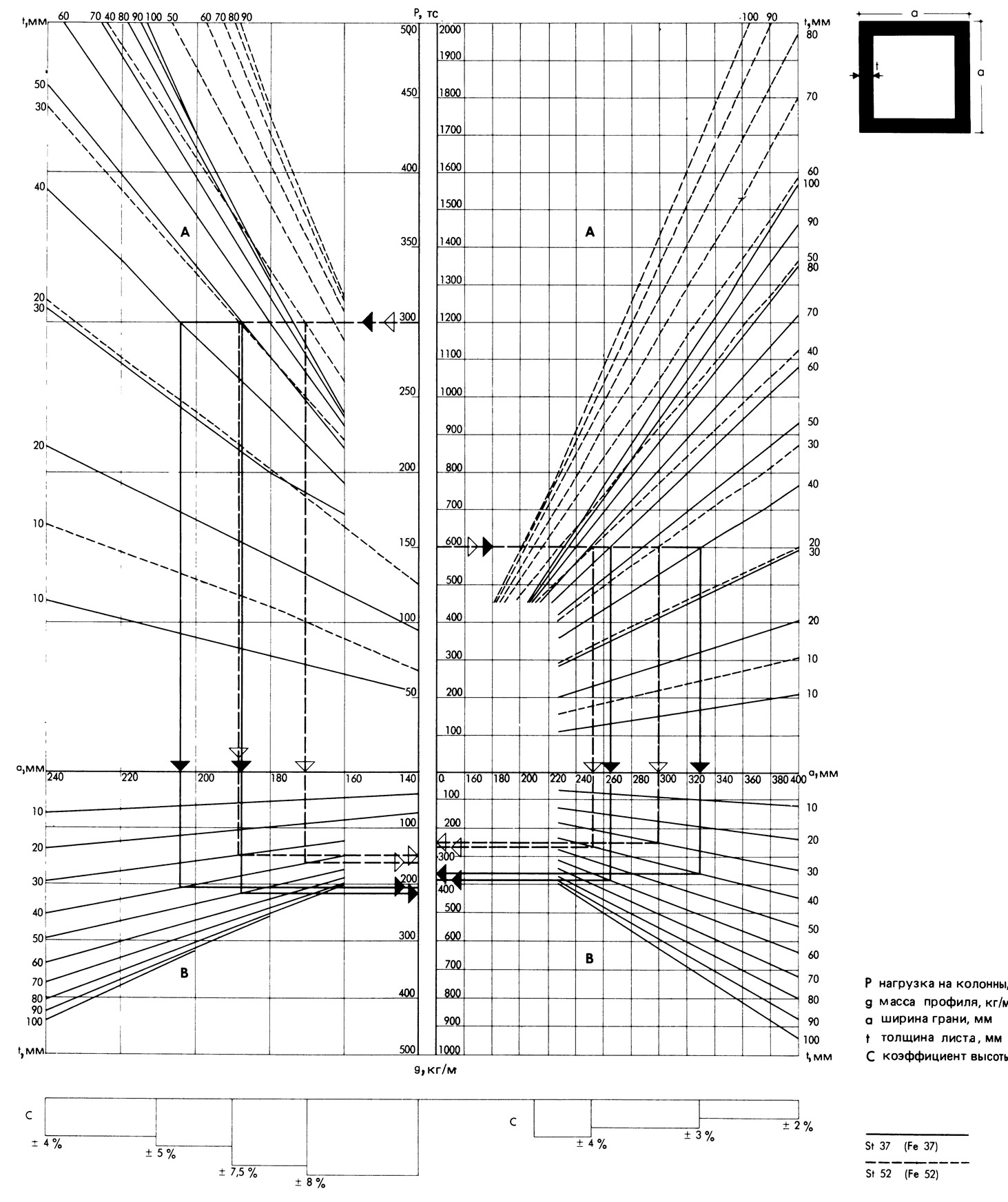

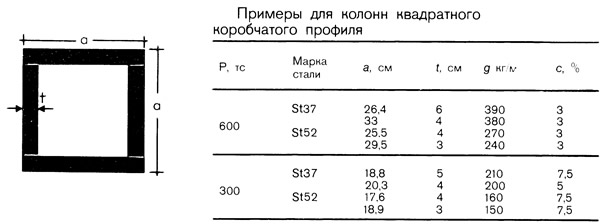

Колонны из квадратных труб со стенками одинаковой толщины.
Как правило, при выборе размеров поперечного сечения и марки стали наблюдается, что небольшое изменение ширины граней при сохранении марки стали приводит к незначительному изменению массы. Применение более прочной (и дорогой) стали St52 дает соответствующую экономию стали только при больших размерах поперечного сечения. При небольших размерах поперечного сечения применение стали St52 из-за малого коэффициента продольного изгиба выгоды не дает.
Выбор профиля

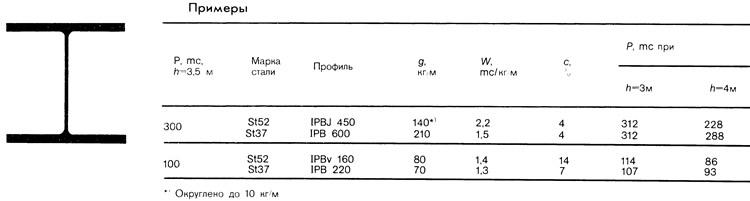

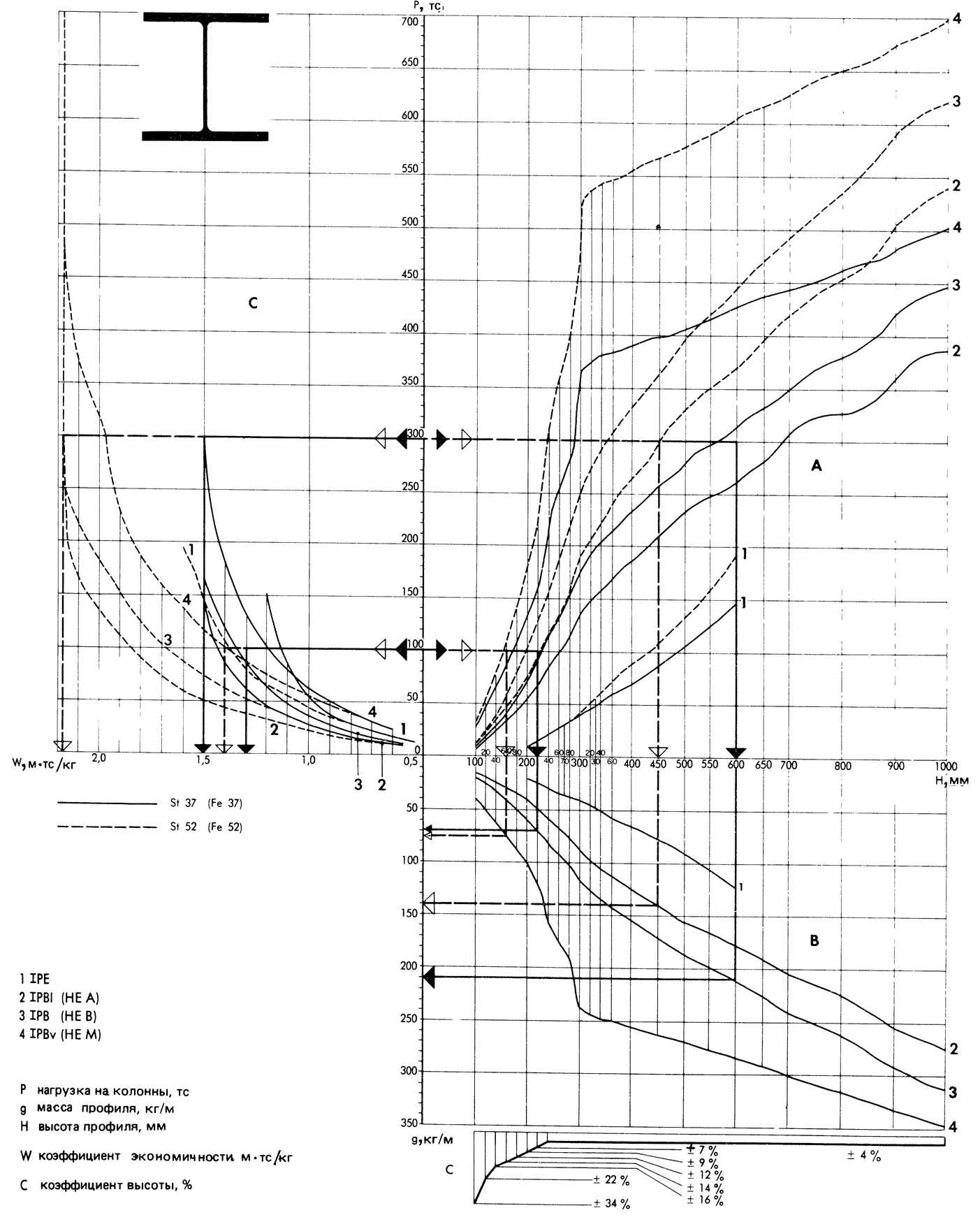

На вертикальной оси номограммы А откладывают значение нагрузки Р и двигаются по горизонтали вправо до пересечения с одной из восьми кривых несущей способности, построенных для четырех типов профилей из двух марок стали. Под точкой пересечения горизонтали с кривой, характеризующей тип профиля и марку стали, на горизонтальной оси определяют размер (высоту) профиля, а по графику, находящемуся ниже номограммы В, устанавливают процентную добавку с. Если точка пересечения лежит между двумя профилями, то следует выбирать ближайший больший профиль.
Масса колонн
Для определения массы колонны по номограмме В от номера профиля нужно мысленно провести линию вниз до кривой веса выбранного типа профиля и, двигаясь от точки пересечения по горизонтали, на вертикальной оси определить массу профиля.
Коэффициент экономичности
Если на номограмме экономичности с от значения нагрузки идти влево до кривой выбранного типа профиля, то под точкой пересечения находим коэффициент экономичности W, характеризующий отношение несущей способности в тс к массе колонны в кг/м.
