Чем больше оборудования необходимо в здании, тем тщательнее должна планироваться прокладка инженерных коммуникаций. Обстоятельные расчеты потребности в освещении и энергии, а также в климатических установках так же нужны, как и проектирование магистралей для подачи теплого и холодного воздуха, редукции и сушки воздуха и т. д. Все же часто не обеспечивается правильная координация прокладки технических линий с конструкцией несущей системы. Во многих случаях несущие конструкции и прокладка технических линий планируются независимо друг от друга. Нередко несущие конструкции бывают уже запроектированы и даже возведены, в то время как проектирование технического оборудования запаздывает. В подобных случаях нужно предусматривать максимальный объем внутри перекрытий, чтобы иметь возможность размещать непредусмотренные в начале строительства коммуникации и их реконструкцию в будущем.
К правильным экономичным решениям приводят заблаговременное проектирование оборудования и проводка инженерных коммуникаций одновременно с возведением несущих конструкций.
Целесообразное расположение балок, колонн и конструкции перекрытия может дать значительную экономию средств на прокладке инженерных коммуникаций, а повышение стоимости несущего перекрытия лишь незначительно увеличит общие расходы.
Оптимальная общая стоимость получается при расположении элементов, несущих нагрузку, в двух плоскостях, когда все элементы, идущие в одном направлении, лежат в верхней, а элементы, идущие в поперечном направлении,— в нижней плоскости. Благодаря этому проводки двух направлений не мешают друг другу. Для перекрещивания проводящих элементов может быть использовано пространство над подвесным потолком. Только канализационные линии на длинных участках с естественным уклоном в пространстве перекрытия иногда не укладываются в зазор над подвесным потолком и требуют устройства отверстий в балках.

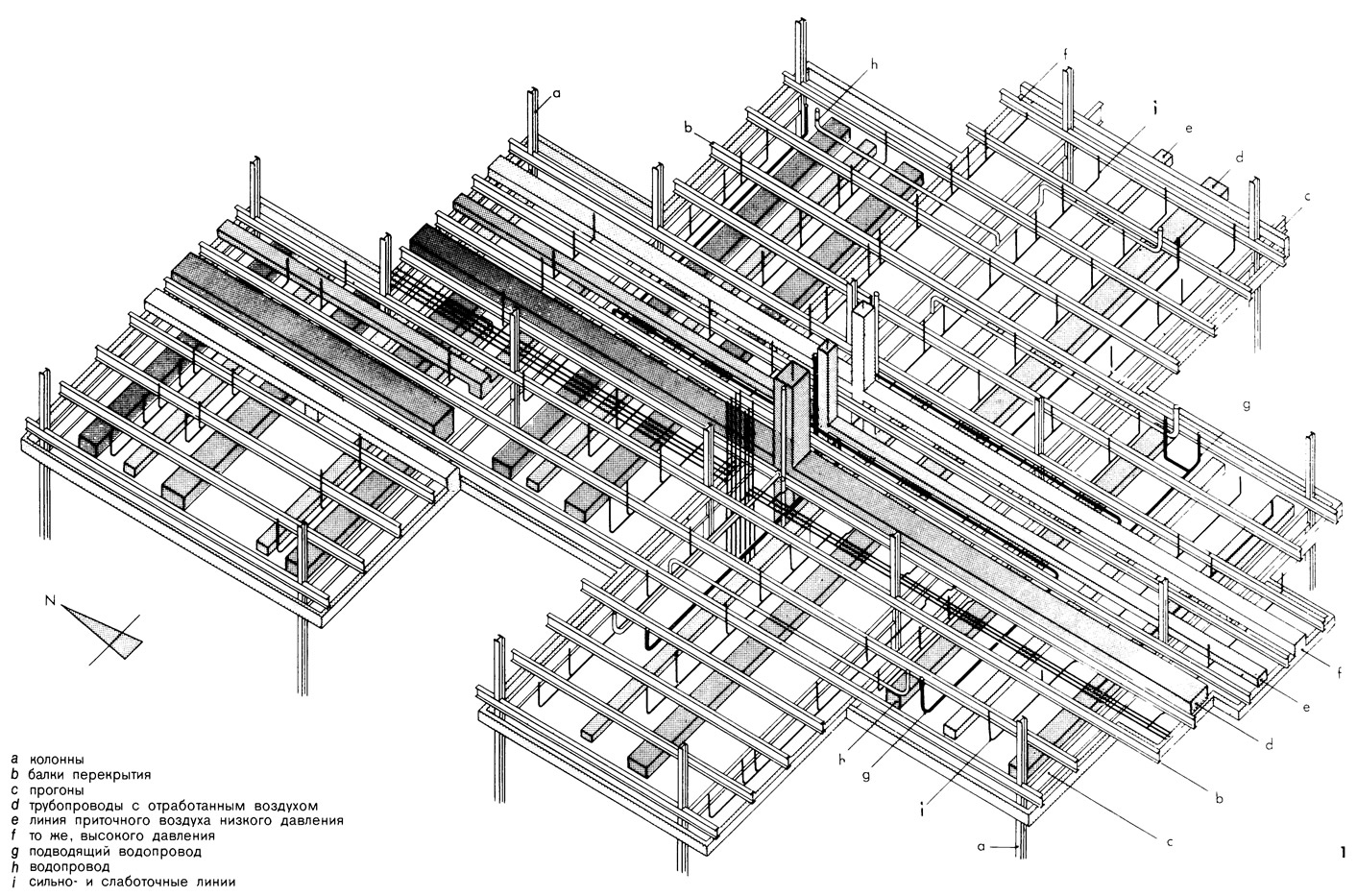

1. Центральная шахта обслуживает здание с сильно расчлененным планом. Основные проводящие линии различных систем (вода, газ, воздух, теплоноситель и др.) идут от шахты в одном направлении в верхней плоскости перекрытия. Ответвления от них идут в перпендикулярном направлении в плоскости прогонов. Диагональное направление нуждается в дополнительной линии, которая обеспечивается подводящими линиями, расположенными в нижней плоскости прогонов. Линии высокого давления идут вдоль фасада и имеют выводы в соответствующих местах плана.
