Тяжелые фермы

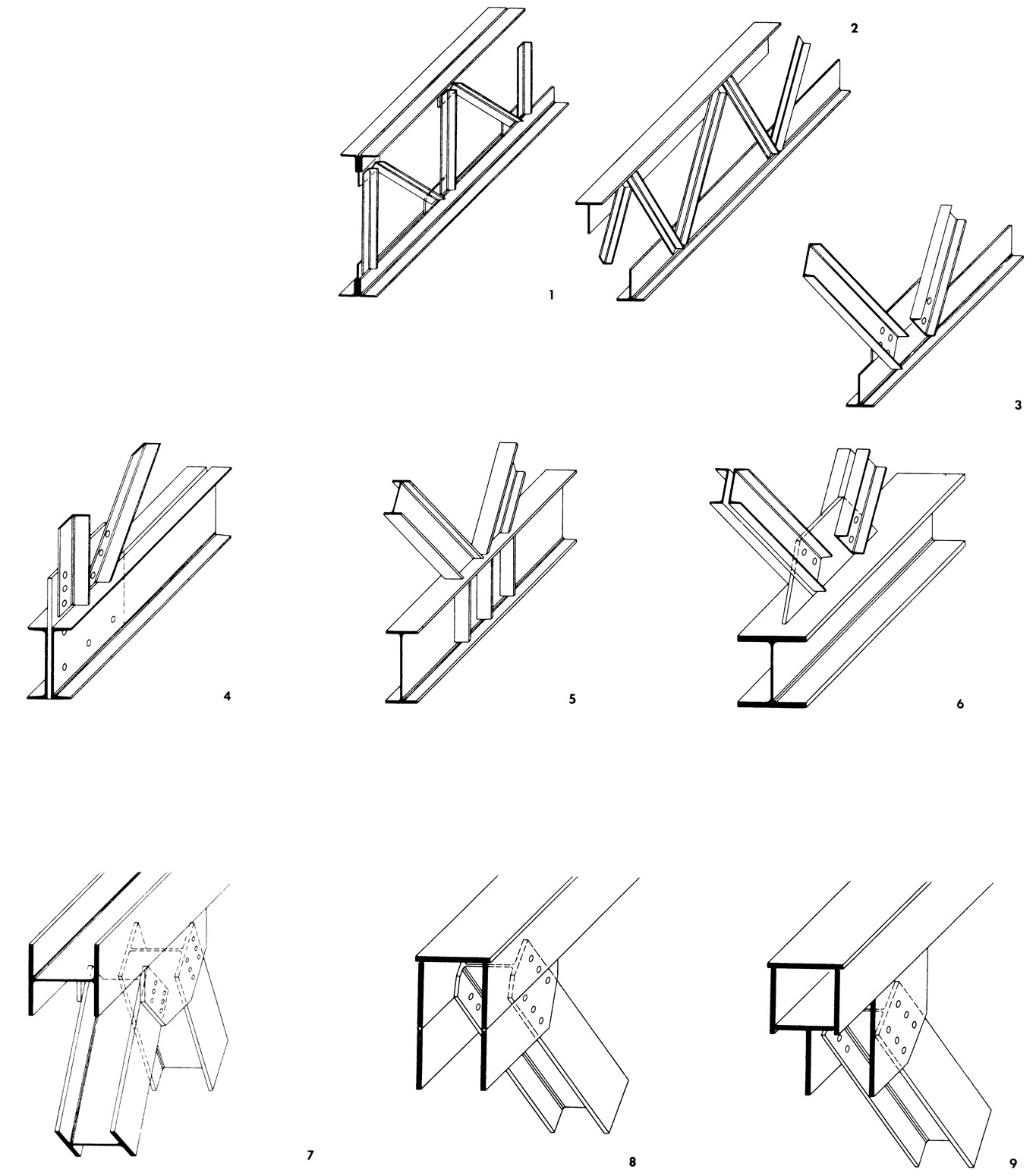

1. Ферма из уголков, узловые соединения на фасонках. Пояса из двух уголков, равнобоких или неравнобоких. При неравнобоких уголках широкие полки в верхнем поясе лежат в горизонтальной плоскости для повышения жесткости при продольном изгибе. Элементы решетки из одного или двух уголков. Узловые соединения сварные или на болтах. Относительно коррозионной защиты см. замечания к рис. 4.

2. Пояса этой фермы из таврового профиля или половины двутавров РЕ или РВ. Конструкция очень экономичная, часто применяемая. Раскосы: уголки или швеллерный профиль. При достаточной высоте стенки тавра и незначительных усилиях элементы решетки привариваются без фасонок.

3. При малой высоте стенки таврового профиля или больших усилиях в раскосах требуется увеличение высоты стенки путем приварки узловых фасонок. Узловые соединения сварные или на болтах.

4. Пояс: два швеллера, узловые соединения с фасонками на болтах. Сечение пояса рассчитано на восприятие местного изгиба. Если щель между швеллерами остается открытой, то ферму из-за коррозии можно эксплуатировать только во внутренних помещениях.

5. Пояс: двутавровые PE-или РВ-профили. При небольших усилиях элементы решетки можно приваривать встык. Пояс должен быть укреплен одним или несколькими ребрами жесткости. Конструкция трудоемка в изготовлении.

6. Пояс: двутавровые РЕ- или РВ-профили. Приваренные узловые фасонки для крепления элементов решетки. Часто применяемая экономичная конструкция для сильно нагруженных ферм.

7. Пояс: двутавровый РЕ- или РВ-профиль с горизонтально расположенной стенкой. Двустенчатые узловые фасонки приварены к обеим полкам двутавра.

8. Открытый коробчатый профиль с приваренными узловыми фасонками для самых тяжелых ферм.

9. Закрытый сварной коробчатый профиль с двустенчатыми узловыми фасонками.
