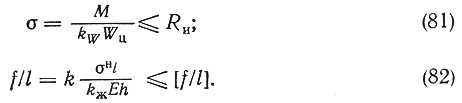

Коэффициенты податливости соединений kw и kж для составных деревянных элементов в зависимости от пролета и числа слоев в элементе для нагелей приведены в приложении 9.
Связи сдвига рассчитываются по погонному сдвигающему усилию
где Q — поперечная сила в данном сечении;
Sбр — статический момент брутто сдвигаемой части сечения относительно нейтральной оси;
Iбр — момент инерции брутто сечения равновеликого цельного бруса.
Полное сдвигающее усилие на участке от опоры (х = 0) до сечения с наибольшим моментом (х = а) получим интегрированием
Величина ΔM выражает приращение изгибающего момента на участке балки от сечения х = 0 до сечения х = а. В разрезных балках, нагруженных равномерной нагрузкой или другой симметричной нагрузкой, это приращение для сечения х = l/2 равняется расчетному изгибающему моменту М.

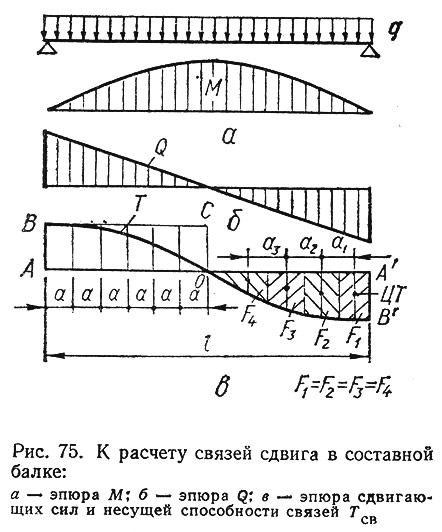

Связи, воспринимающие сдвигающую силу, должны быть равномерно нагружены усилиями, не превышающими их несущей способности Tев. Для этого размещение связей должно соответствовать эпюре сдвигающих сил и расстояния между ними αi должны быть равными расстояниям между центрами тяжести (ЦТ) равновеликих площадей Fi эпюры Т (рис. 75). Число связей на половине длины балки определяется формулой
Для упрощения изготовления составных балок связи размещают равномерно по их длине. Крайние связи у опор оказываются перегруженными. Во избежание перегрузки число связей, найденное по формуле (85), умножается на коэффициент kн, учитывающий неравномерность распределения сдвигающих усилий по длине. При равномерно распределенной нагрузке сдвигающие силы распределяются по длине балки по косинусоиде ВОВ'. Площадь, ограниченная косинусоидой, на полупролете составляет 2/3 площади объемлющего ее прямоугольника ABCD; при этом kн = 1,5. Для этого наиболее распространенного случая число связей сдвига
Составным балкам с постоянным направлением изгиба придают строительный подъем обратным выгибом элементов до постановки связей сдвига. Стрелу выгиба назначают равной расчетному прогибу балки.
