Классификация перекрытий и требовании к ним
Перекрытия наряду со стенами являются основными структурными частями здания и в значительной степени определяют уровень его экономичности. Удельный вес стоимости перекрытий и полов достигает 18—20% от общей стоимости здания; трудоемкость устройства перекрытий составляет 20—25 от общих трудовых затрат.
Перекрытия состоят из несущей части, передающей нагрузку на стены или отдельные опоры, и ограждающей, в состав которой входят полы и потолки.
По материалу несущей части различают перекрытия по деревянным и стальным балкам, железобетонные, а также перекрытия армосиликатные и керамические.
Перекрытия должны удовлетворять требованиям прочности, жесткости, огнестойкости, долговечности, звукоизоляции, а также и теплоизоляции, сели они отделяют отапливаемые помещения от неотапливаемых или от наружной среды. Для гражданских зданий перекрытия следует проектировать по возможности минимальной высоты — не более 200—300 мм, поскольку увеличение высоты их влечет за собой увеличение объема здания, а следовательно, и его стоимости.
К некоторым типам перекрытий предъявляют еще специальные требования. Так, перекрытия помещений с мокрыми процессами должны быть водонепроницаемы, а в помещениях с выделением газов — газонепроницаемы.
Основным материалом для устройства перекрытий в современном строительстве является железобетон. Армосиликатные и керамические перекрытия применяют редко.
Железобетонные перекрытия разделяются на сборные, монтируемые из готовых элементов заводского изготовления, и монолитные, бетонируемые в опалубке на месте возводимой конструкции.
В настоящее время применяют почти исключительно сборные перекрытия, полностью отвечающие требованиям индустриализации строительства. Монолитные перекрытия как неиндустриальные применяют в тех случаях, когда из-за формы и размеров типовых изделий, изготовляемых на заводах или полигонах, их невозможно использовать для уникальных зданий.
Современные междуэтажные перекрытия нужно монтировать из сборных укрупненных элементов, имеющих наибольшую степень заводской законченности, чтобы исключить на постройке трудоемкие работы по устройству полов и отделке потолков.
Перекрытия по деревянным балкам применяют в деревянных зданиях и в малоэтажных каменных. ЦК КПСС и Совет Министров СССР постановлением от 19 августа 1954 г. «О развитии производства сборных железобетонных конструкций и деталей для строительства» запретили с 1957 г. применять деревянные перекрытия в жилых домах высотой в 4 этажа и более, в культурно-бытовых зданиях высотой в 3 этажа и более и в зданиях детских учреждений высотой в 2 этажа. Применять лесоматериалы для перекрытий в указанных зданиях можно только в отдельных случаях в районах, где лес является местным строительным материалом.
Устройство перекрытий по стальным балкам в гражданских зданиях в целях экономии металла в настоящее время запрещено. Однако ознакомление с этими конструкциями необходимо, так как с ними приходится встречаться строителю при эксплуатации и реконструкции ранее выстроенных зданий.
При проектировании конструктивное решение перекрытий принимают в соответствии с конструктивной схемой здания, а также в зависимости от технологических возможностей изготовляющих их предприятий, от грузоподъемности монтажных механизмов, от типов применяемых полов, а также исходя из экономических соображений.
Перекрытия по деревянным балкам

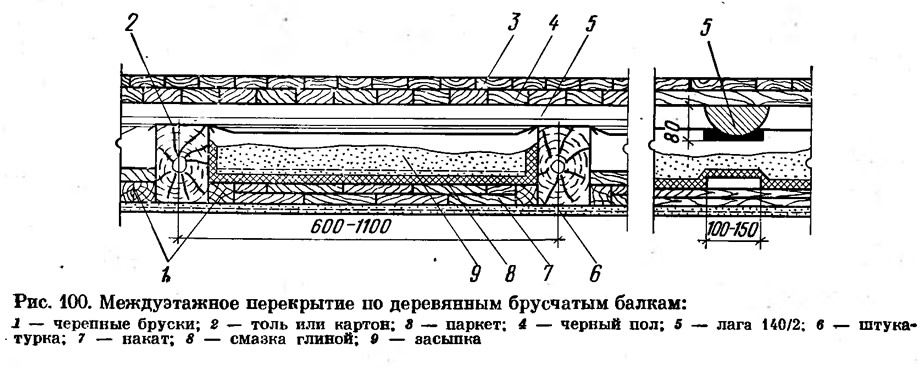

Деревянные перекрытия (рис. 100) обычно состоят из балок, являющихся несущей частью, конструкции пола, междубалочного заполнения, предназначенного для звукоизоляции или теплоизоляции, и отделочного слоя потолка. Верхним слоем междубалочного объема обычно являются звуко- или теплоизоляционные заполнители, нижним — поддерживающий изоляцию настил, называемый накатом.
В качестве балок чаще всего применяют деревянные брусья прямоугольного сечения (рис. 101). Вдоль брусьев к боковым их граням прибивают так называемые черепные бруски для опирания па них наката. Такие бруски размером 40x50 мм должны быть ан-тисептированы и прибиты к брусьям гвоздями d=4,5 мм, 1=125 мм через 300 мм.

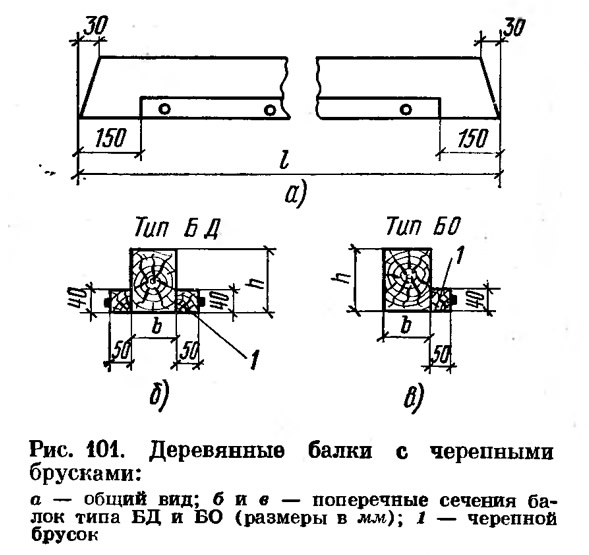

Применяют балки двух типов: БД — с черепными брусками, закрепленными с двух сторон (рис. 101, б), и БО — с брусками, прибитыми с одной стороны (рис. 101, в).
Размеры сечения балок зависят от величины нагрузки и пролета, определяют их статическим расчетом. Более употребительные размеры сечения балок для различных пролетов и нагрузки на перекрытия жилых зданий приведены в табл. 26.
Торцы балок скашивают для увеличения поверхности испарения влаги из балок и обеспечения воздушной прослойки между торцами балки и кладкой. Расстояние между осями балок из брусьев принимают от 600 до 1100 мм.

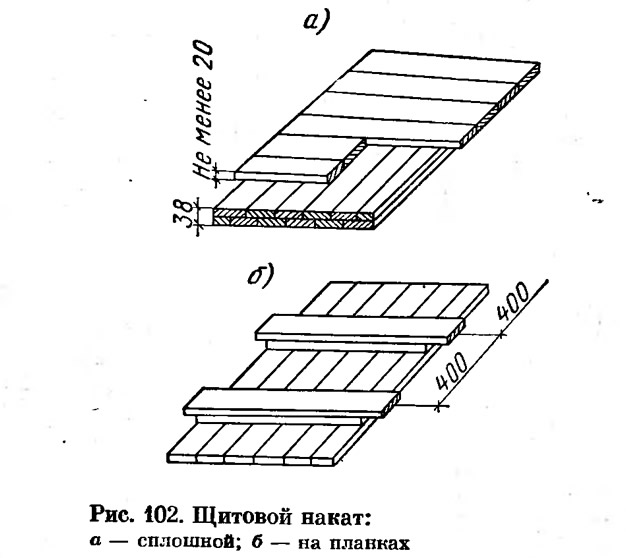

В качестве наката, на которой укладывают изоляцию, рекомендуется применять деревянные щиты. Различают два тина щитов для накатов: ЩС — со сплошным опиранием щита на черепные бруски или полки клееных балок (рис. 102, о) и ЩП — когда щит опирается на балки с помощью поперечных планок (рис. 102, б).
В целях экономии древесины дощатые накаты можно заменять накатами из ребристых или пустотелых гипсовых или легкобетонных блоков. Такие накаты несколько тяжелее деревянных, но зато они невозгораемы и не загнивают.
Для достижения необходимой звукоизоляции от воздушного переноса звука по накату делают глинопесчаную смазку толщиной 20—30 мм, поверх которой укладывают рыхлую засыпку толщиной 60—80 мм из шлака или сухого прокаленного песка.
Смазка и засыпка повышают звукоизоляцию перекрытия. Смазка закрывает щели между досками наката и неплотности в местах примыкания к балкам, а засыпка из пористого материала поглощает часть звуковых волн. В перекрытиях чердачных, а также над холодными подвалами и подпольями засыпка является теплоизоляцией и толщину ее слон определяют теплотехническим расчетом.
Конструкция пола по деревянному перекрытию состоит из дощатого пастила из строганых шпунтованных досок, прикрепляемых гвоздями к лагам из пластин, укладываемых поперек балок на расстоянии 500—700 мм.
Благодаря лагам под всей площадью полз создается сплошная воздушная прослойка, которая сообщается с воздухом помещения через расположение в полу по углам комнат решетки (рис. 103, а). Это обеспечивает вентиляцию подпольного пространства и удаление из него водяных паров.
В местах пересечения лаг с балками укладывают упругие прокладки из двух-трех слоев рулонного материала или полужесткого оргалита, что повышает изоляцию перекрытия от материального переноса звука.
Для уменьшения высоты междуэтажных перекрытий пол можно укладывать непосредственно по балкам. Однако отсутствие лаг несколько ухудшает звукоизоляцию от материального переноса звука и затрудняет во время укладки пола его выравнивание по уровню.

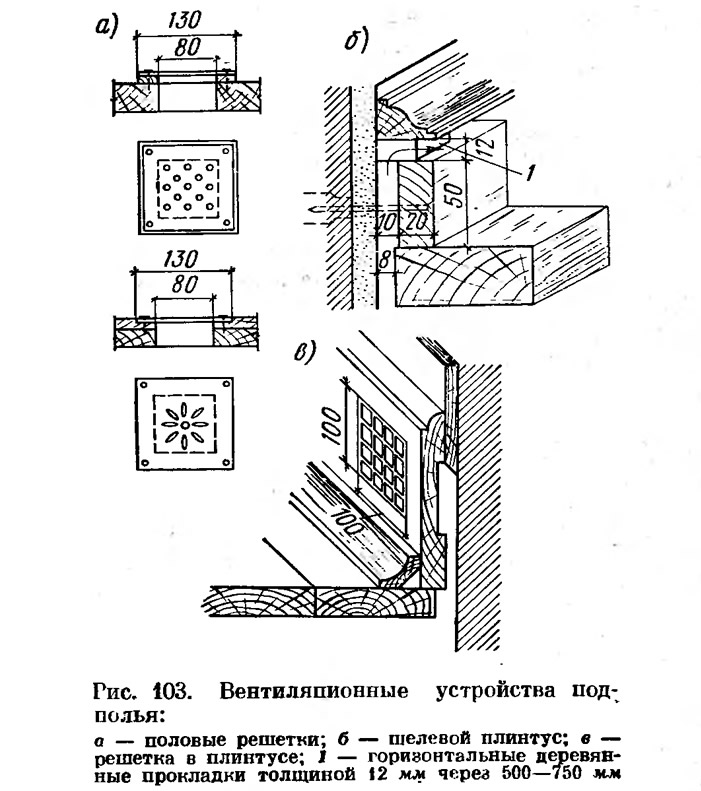

Щели между стеной и полом закрывают деревянными брусками фасонного профиля. Брусок, прибитый к стене, называют плинтусом, а в полу — галтелью. Вентилировать подполье в этом случае можно через щелевой плинтус или вентиляционные решетки в плинтусах (рис. 103, б, в).
Нижнюю поверхность деревянных перекрытий — потолок — обивают листами сухой штукатурки или оштукатуривают по драни.

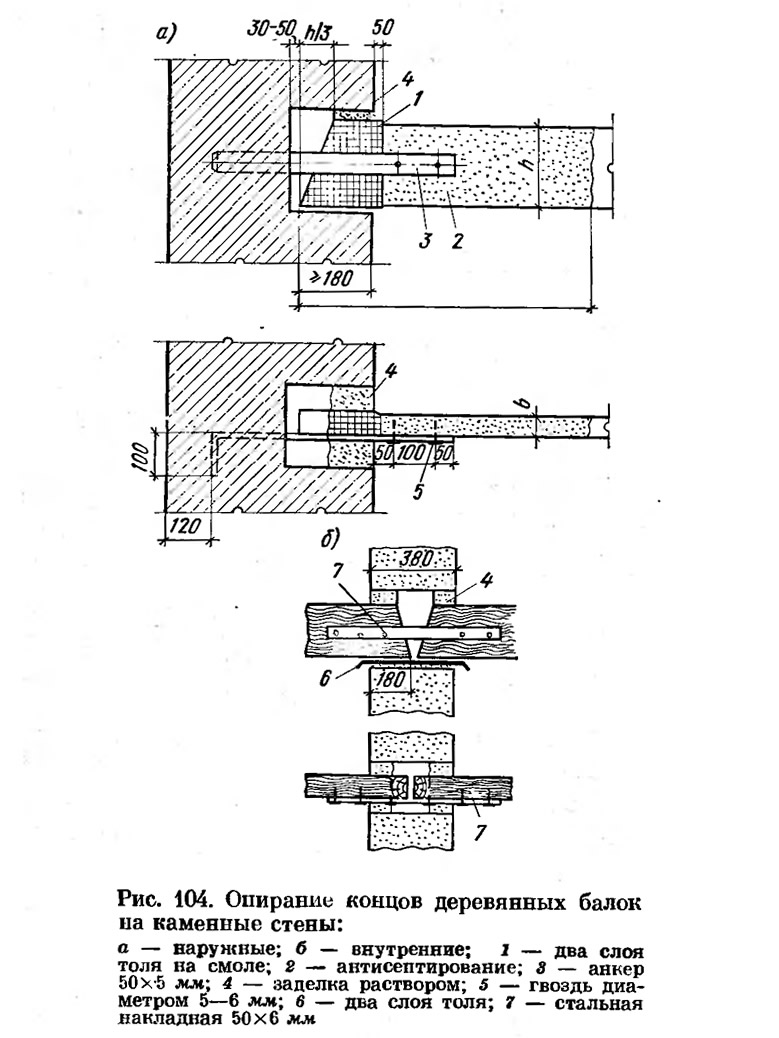

Для опирания концов деревянных балок па каменные стены в последних обычно оставляют гнезда. Если в холодное время года в гнезда наружных стен будет проникать из помещения влажный воздух, то водяной пар может конденсироваться при соприкосновении с холодными стенками гнезда. Поэтому при опирании деревянных балок на каменные наружные стены предусматривают защиту концов балок от конденсационного увлажнения и загнивания — их антисептируют 3%-ным раствором фтористого натрия на длину 750 мм, а боковые поверхности концов балок для изоляции их от кладки оклеивают толем в 2 слоя на смоле (рис. 104, а).
Гнезда для балок делают таких размеров, чтобы вокруг концов их оставались зазоры шириной 20—30 мм. Эти зазоры плотно заполняют раствором, что предохраняет концы балок от доступа к ним водяного пара из помещения. Торцы балок толем не оклеивают, что дает возможность влаге испаряться из древесины, причем водяные пары выходят ив гнезда сквозь кладку наружу.
Глубину заделки балок принимают равной 180 мм. Между торцом балки и кладкой должен быть оставлен зазор не менее 30 мм, чтобы не было соприкосновения торца балки с кладкой в обеспечивалось испарение ив него влаги.
Для усиления жесткости и устойчивости стен концы балок перекрытий заанкеривают (закрепляют) в стены. Стальной анкер одним концом прикрепляют к балке, а другой конец заделывают в кладку. Анкеры ставят через одну балку.
При опирании балок на внутренние стены (рис. 104, б) концы их антисептируют и изолируют от каменной кладки двумя слоями толя. Зазор между балками и стенками гнезд также рекомендуется заделывать раствором по противопожарным и звукоизоляционным соображениям. Концы балок через каждые 3 балки связынают стальными накладками сечением 50X6 мм.

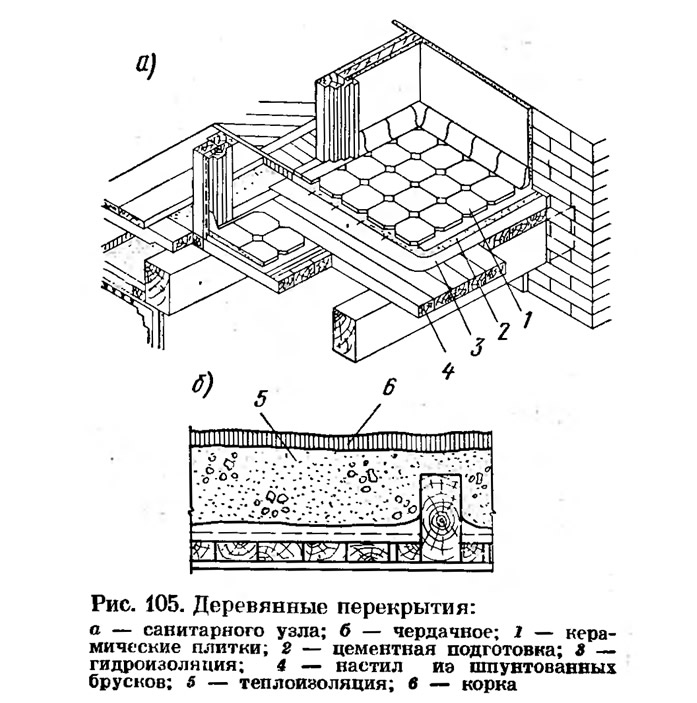

Для устройства деревянных перекрытий в санитарных узлах (рис. 105, а) по балкам укладывают сплошной настил из шпунтованных брусков толщиной 50—60 мм, по настилу наклеивают гидроизоляционный копер, а по нему настилают чистый пол (большей частью из керамических плиток на слое цементного-раствора, армируемого тонкой проволокой). Для лучшего проветривания балки снизу следует оставлять открытыми. Все деревянные элементы перекрытия антисептируют.
Особенностью чердачных перекрытий по деревянным балкам (рис. 105, б) является наличие теплоизоляции, укладываемой между балками. Иногда снизу наката под штукатуркой устраивают пароизоляцию из рулонного материала, которая предохраняет древесину от загнивания при ее увлажнении в холодное время года вследствие проникания водяных паров из верхнего этажа в чердачное перекрытие.
В целях предохранения теплоизоляции чердаков от смещения и уплотнения при хождении по ней на балки укладывают доски в направлениях вероятного движения.
Перекрытия по стальным балкам. С такими перекрытиями строителям приходится иметь дело при эксплуатации, ремонте и реконструкции существующих зданий. Они могут иметь сгораемое (деревянное) или несгораемое между бал очное заполнение.
В перекрытиях со сгораемым междубалочным заполнением (рис. 106, а) на нижние полки стальных балок обычно укладывали накат из досок, а по нему делали глинопесчаную смазку и засыпку. По верхним полкам балок укладывали деревянные лаги, по которым настилали пол. Нижняя поверхность наката оштукатуривалась по драни.
При устройстве несгораемого междубалочного заполнения по нижним полкам стальных балок устраивали монолитную железобетонную плиту или укладывали сборные плиты (рис. 106, б). По верхним полкам балок раньше укладывали деревянные лаги и дощатый пол или сборные железобетонные плиты и несгораемый пол.
В чердачных перекрытиях по стальным балкам (рис. 106, в) верхние полки балок отеплялись во избежание их промерзания. Для этого их обертывали войлоком и гудронированной бумагой. Кроме того, чердачные перекрытия утеплялись засыпкой шлаком между поставленными вертикально вдоль балок дощатыми щитами, укрепленными поверху деревянными планками.
