Потолки из сборных плит
Применение сборных несъемных (замоноличенных) плит для подвесных потолков рекомендуется, если не требуется доступа к пространству в перекрытии и акустические свойства такого перекрытия достаточны.

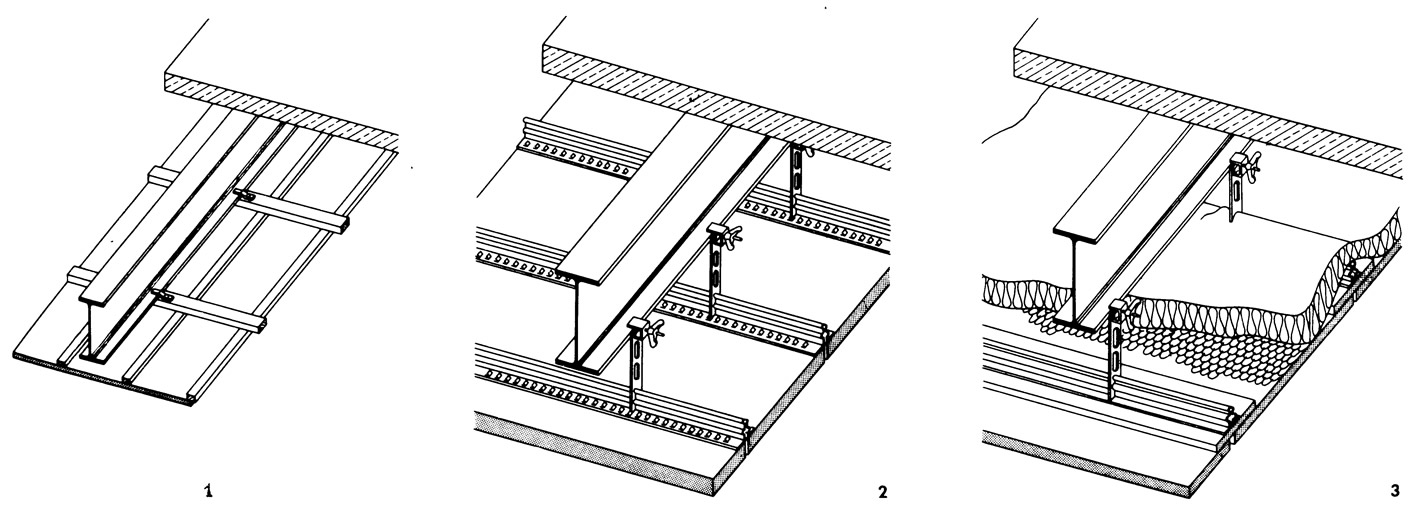

1. Дешевый потолок с огнестойкостью 30 мин. Гипсокартонные или гипсовые плиты на деревянных планках.
2. Огнестойкость 90 мин. Гипсокартонные плиты (15 мм), прикрепленные болтами к защищенным листовым профилям.
3. Огнестойкость 120 мин. Изотернитовая плита 10 мм акционерного общества «Этернит» (Западный Берлин) с простеганными минераловатным матами. Силановая штукатурка 40 мм по проволочной сетке; стыки плит перекрыты полосами из изотернита 100/10 мм.
Потолки из съемных плит
Потолки могут монтироваться со скрытым или открытым каркасом. Направляющие планки дают четкое членение потолка. Плиты потолка могут легко выниматься. Этот вид потолка рекомендуется в том случае, когда пространство в перекрытии должно быть легкодоступным. В качестве материала для сборных потолков особенно целесообразны минераловатные плиты, которые имеют также хорошие акустические свойства. Звукоизолирующая способность потолков может быть повышена укладкой поверх потолка минераловатных матов, которые к тому же повышают степень огнестойкости потолка.

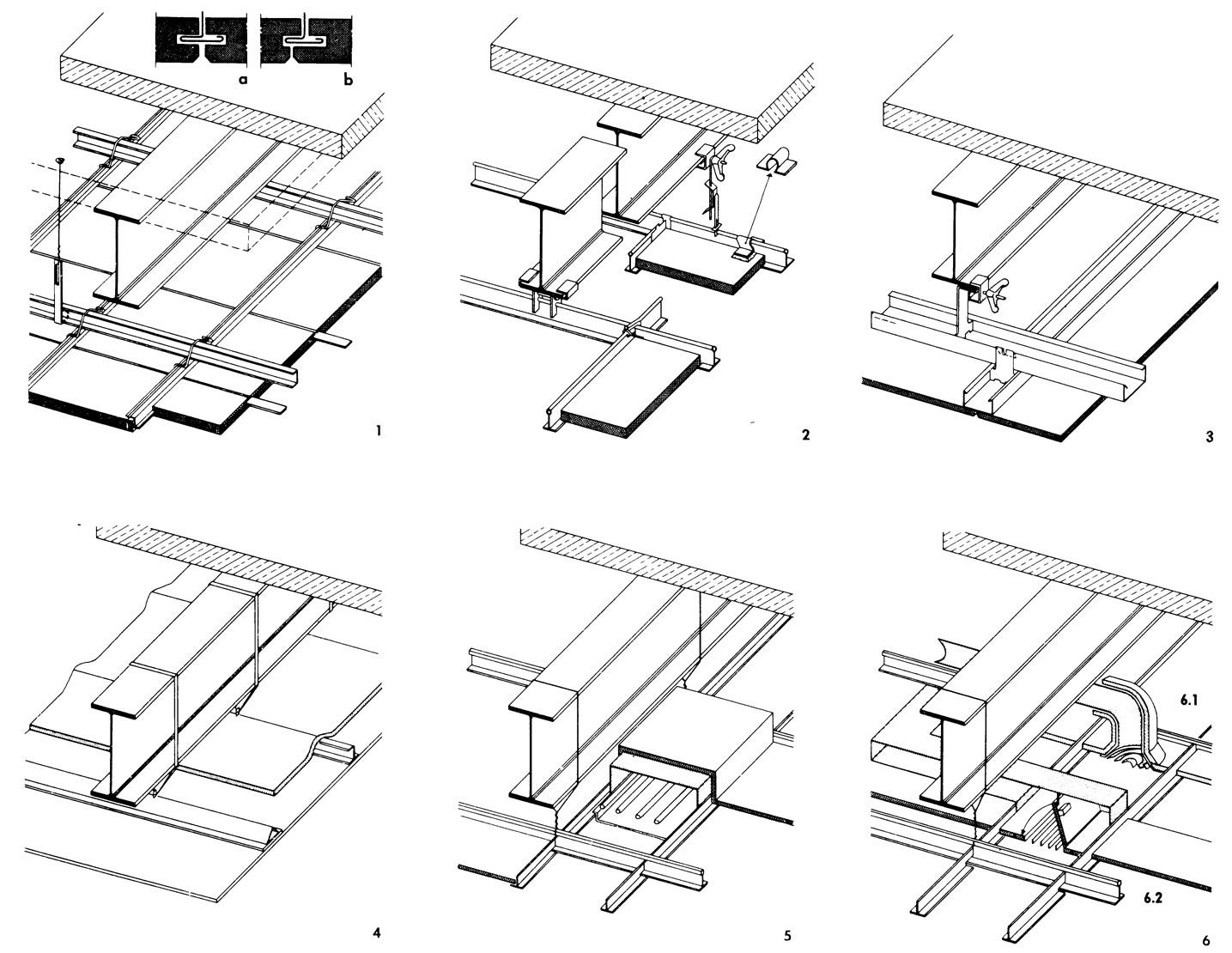

1. Края плит потолка имеют пазы, в которые вставляются скрытые направляющие шины. Поперек шва вставляется полосовая сталь, степень огнестойкости 90 мин. Отдельные плиты могут быть вынуты со срезкой фальцев. Неразрушенными могут быть удалены лишь крайние плиты каждой полосы. Специальная форма пазов b облегчает демонтируемость плит.
2. Направляющие шины открытые; плиты лежат на полках тавров. Степень огнестойкости 90 мин. Плиты потолка закреплены зажимными хомутами. Направляющие шины в случае пожара должны свободно удлиняться, поэтому не должны вплотную примыкать к стенам.
3. Плиты перекрытия привинчены к швеллерным планкам и могут отвинчиваться без повреждения.
4. Улучшение степени огнестойкости и акустических качеств достигается путем укладки минераловатных матов; для огнестойкости 180 мин применены асбестоцементные плиты «Нобранда» толщиной 10 мм и маты «Базалан» из базальтового волокна толщиной 37 мм.
5. Минераловатные плиты со встроенными светильниками. Защитное действие потолка не нарушается благодаря огнестойкой облицовке осветительных элементов.
6.1. Выпуск холодного воздуха и подающий трубопровод защищены минераловатными матами, а потому горячие газы не проникают к перекрытию.
6.2. Та же цель достигается заслонками, закрывающимися при высокой температуре. Заслонки перекрывают отверстия с высокой степенью огнестойкости.
