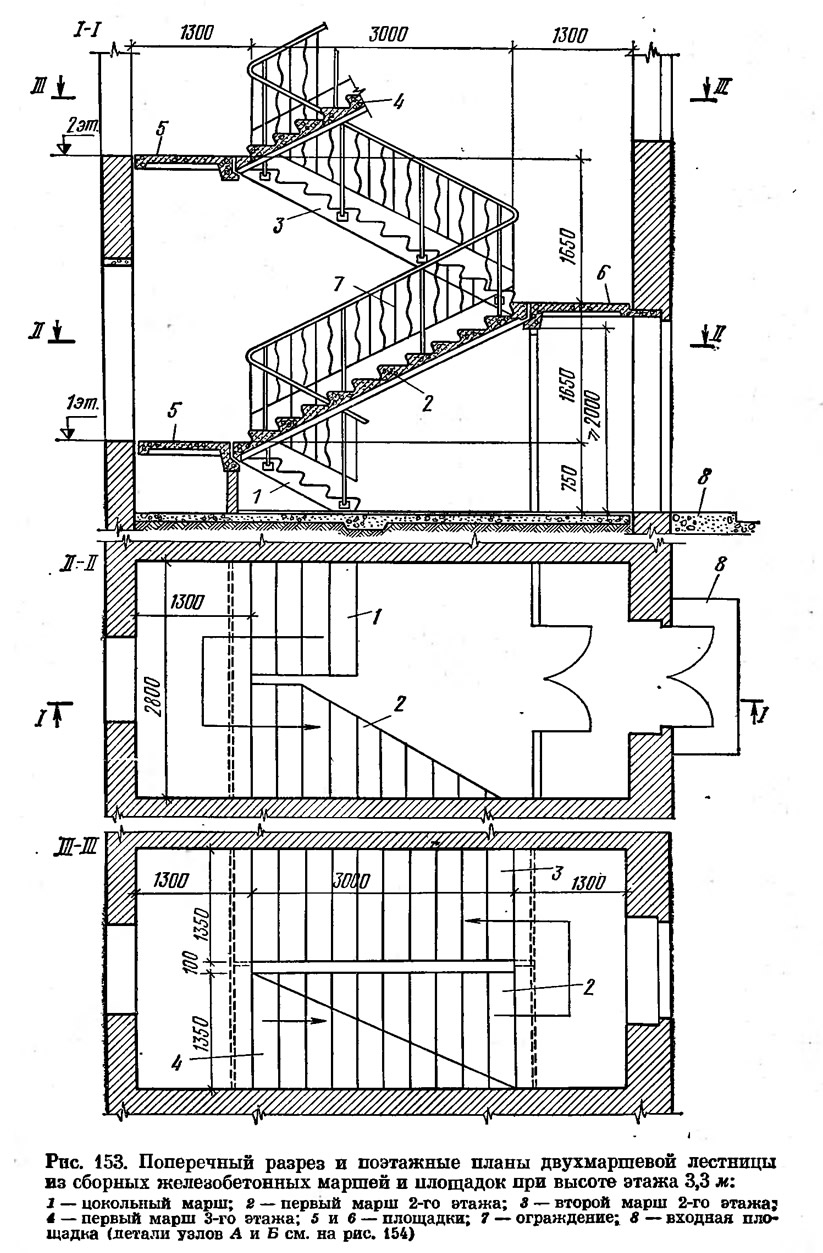

На рис. 153 показаны поперечный разрез и поэтажные планы двухмаршевой лестницы из сборных железобетонных маршей и площадок при высоте этажа 3,3 м.
В целях унификации конструкций лестницы все марши делают одинаковой длины. Исключение составляет цокольный марш, который делают значительно короче, в расчете на разницу уровней земли и пола первого этажа. На планах лестниц всегда показывают стрелкой направление движения вверх.
Марки крупноразмерных лестничных элементов состоят из букв и цифр. Буквы обозначают наименование изделия: ЛМ — лестничный марш, ЛП — лестничная площадка.
Цифры марки лестничного марша обозначают высоту этажа в дециметрах (в свету), например ЛМ-33-14 обозначает марш для здания с высотой этажа 3300 мм и половину ширины лестничной клетки 2800 мм. Первые две цифры марки лестничной площадки обозначают ширину лестничной клетки (в свету) в дециметрах, вторые две цифры ширину лестничной площадки в дециметрах. Например, ЛП-28-13 обозначает лестничную площадку при ширине лестничной клетки 2800 мм и ширине площадки 1300 мм.

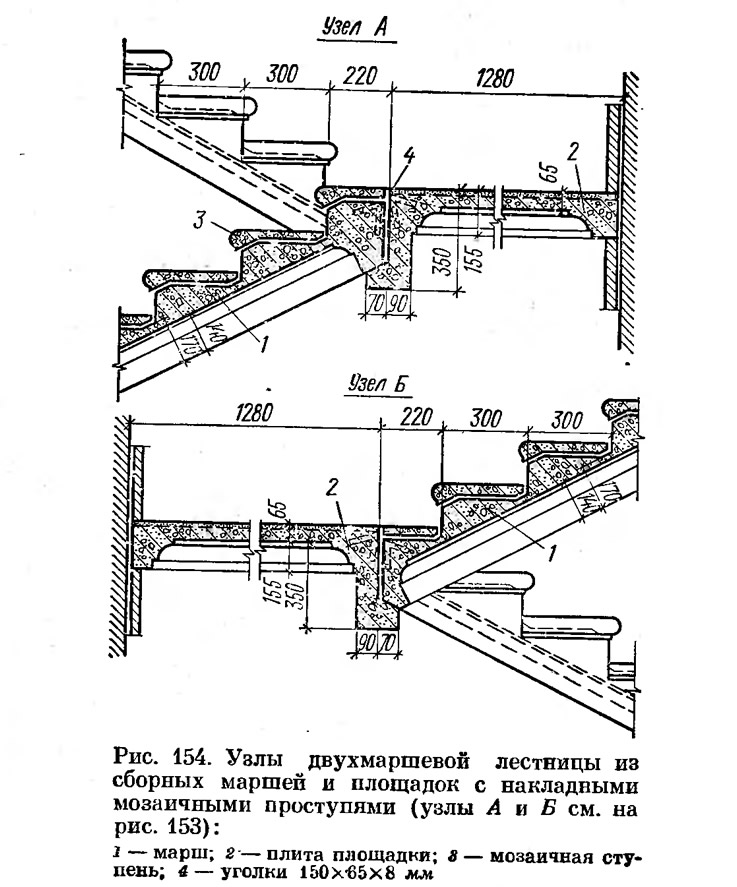

Детали узлов а и б лестницы, изображенной на рис. 153, показаны на рис. 154.
Лестничные марши и площадки для жилых зданий изготовляют на заводе с чисто отделанными ступенями и поверхностями. В общественных зданиях железобетонные сборные марши применяют с накладными проступями, например мозаичными (см. рис. 154), которые укладывают после окончания основных работ по монтажу здания.
Лестничные площадки своими концами обычно опирают на боковые стены лестничной клетки, а в крупнопанельных зданиях — на специальные стальные столики, привариваемые к закладным деталям в стеновых панелях лестничной клетки.

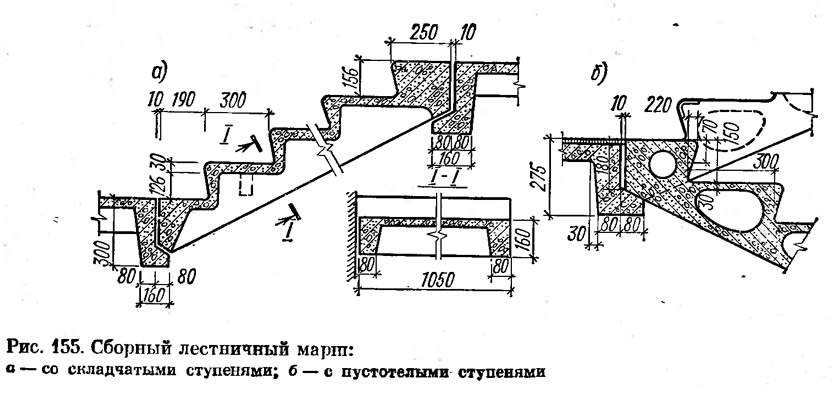

Весьма целесообразно применять сборные железобетонные марши со ступенями складчатого очертания (рис. 155, а), что позволяет снизить расход бетона на 15% по сравнению со сборными маршами, имеющими ступени сплошного сечения. Представляют также интерес сборные железобетонные марши с пустотелыми ступенями (рис. 155, б). Однако они менее технологичны, чем складчатые марши.

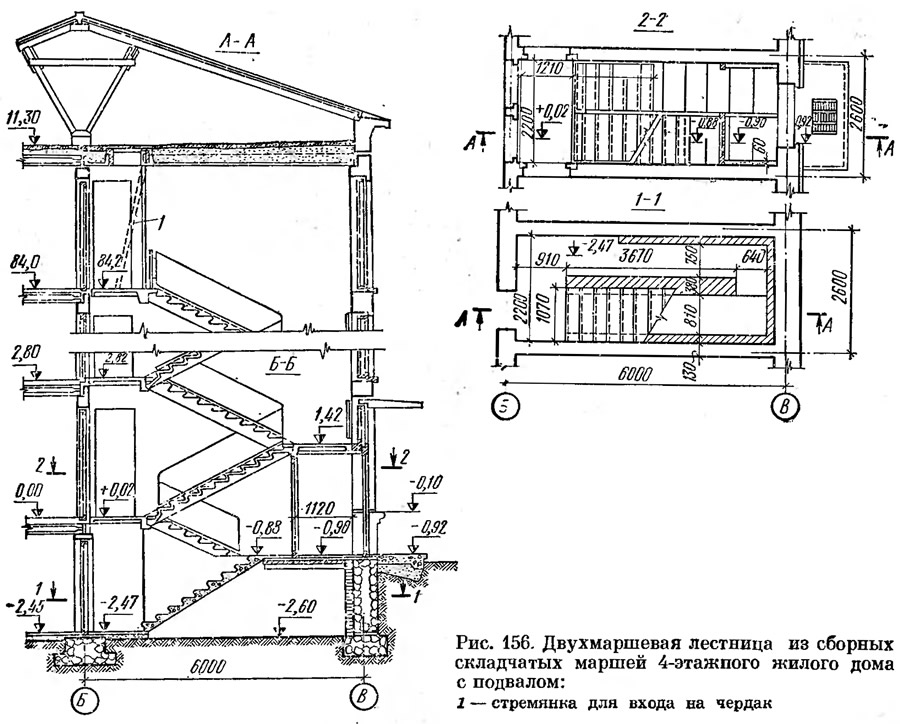

Поперечный разрез и планы двухмаршевой лестницы 4-этажного жилого дома, имеющей сборные железобетонные складчатые марши, показаны на рис. 156.
Сборные железобетонные лестницы устраивают также из мелкоразмерных элементов; их монтируют из отдельных косоуров, ступеней, площадочных балок и плит (рис. 157). Косоуры снабжены на концах шипами, которые при сборке лестницы вводят в гнезда, имеющиеся в площадочных балках. Мелкоразмерным элементам лестниц присвоены марки: К28 — косоурам при высоте этажа 2800 мм, СОИ, СВ11, СН11 — соответственно ступеням основным, верхним и нижним при ширине лестничной клетки 2200 мм.

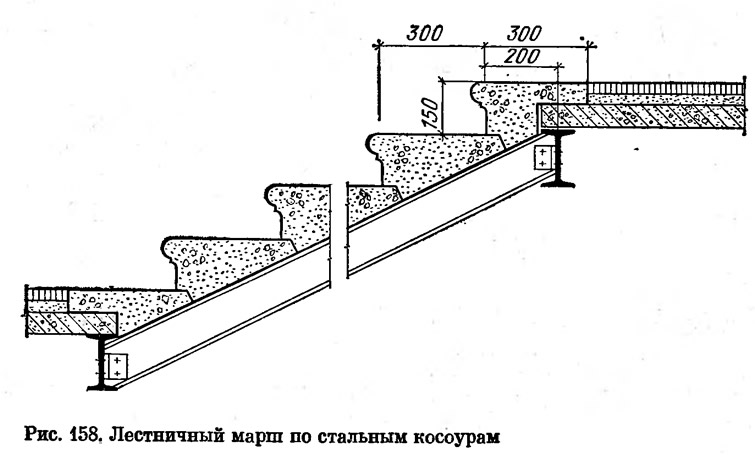

В гражданских зданиях лестницы по стальным косоурам (рис. 158) и настоящее время в целях экономии металла не устраивают. Сведения о таких лестницах приведены здесь потому, что их приходится ремонтировать или реконструировать в существующих зданиях.
Косоуры обычно делали из двутавров пли швеллеров (№ 14—18). Их сопрягали со стальными площадочными балками на болтах с постановкой угольников, в более позднее время применяли сварные сопряжения. По косоурам укладывали ступени главным образом железобетонные, реже применяли ступени из естественного камня.
Ограждения на лестницах (перила) делают обычно стальные с деревянным поручнем. Стойки ограждения приваривают к стальным закладным деталям ступеней или заделывают па цементном растворе в гнезда, имеющиеся в ступенях. Высота ограждения должна быть равна 850 мм по вертикали (от поверхности проступи или площадки до верха поручня).

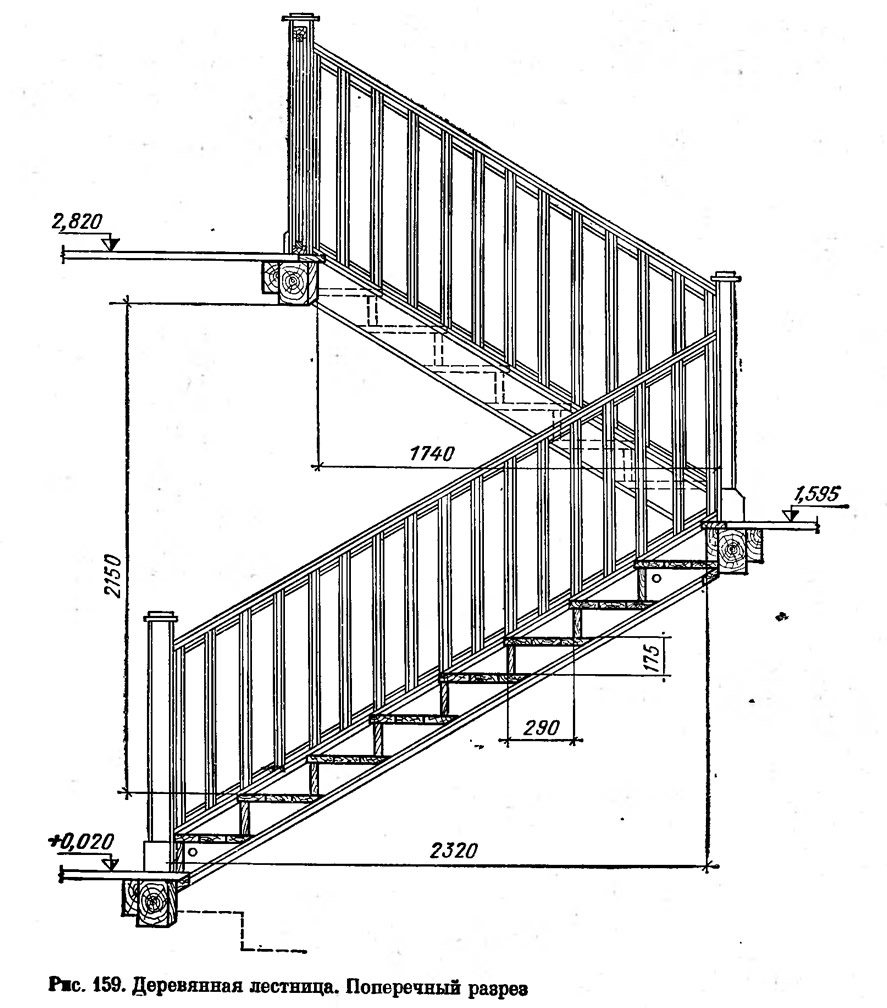

В деревянных зданиях лестницы делают деревянные, марши которых состоят из тетив толщиной 60—80 мм, ступеней и ограждения (рис. 159). Для сопряжения ступеней с тетивой в боковой ее грани устраивают пазы, в которые входят концы досок проступей и подступенков.

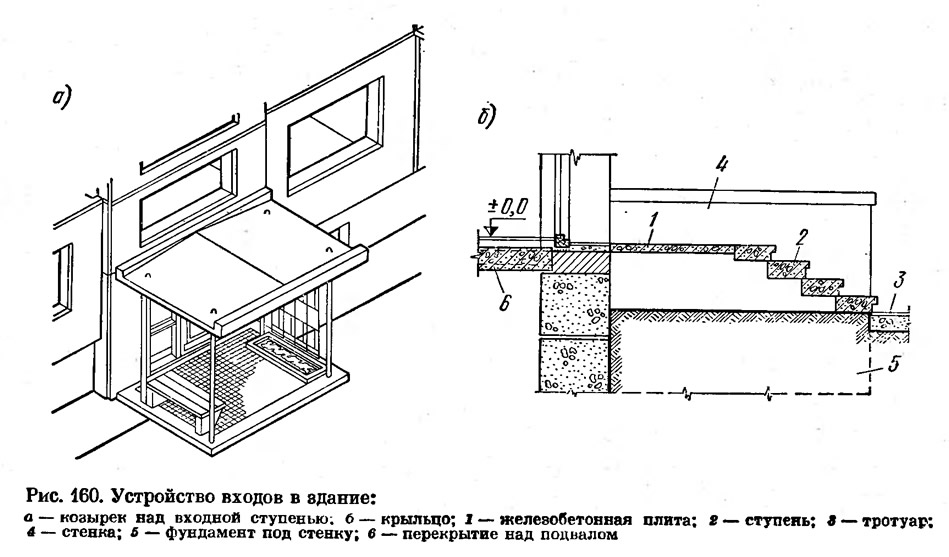

Перед входной в здание дверью укладывают одну ступень, так как пол лестничной клетки располагают всегда выше уровня земли не менее чем па 150 мм, для того чтобы не допускать затекания в помещение атмосферной воды. С этой же целью над входной ступенью-устраивают так называемый козырек (рис. 160, а).
Перед входом в малоэтажные здания иногда устраивают наружные крыльца, которые заменяют короткие цокольные марши лестниц. Ступени крыльца часто опирают на две перпендикулярные зданию стенки, возведенные па самостоятельных фундаментах (рис. 160, б).
В зданиях высотой более 10 м с чердаками предусматривают входы на чердаки из лестничных клеток по маршевым лестницам. При высоте здания до 5 этажей включительно допускается устраивать входы на чердаки из лестничных клеток через люки по закрепленным металлическим стремянкам (см. рис. 156).
Количество входов на чердаки должно быть не менее двух, располагаемых в крайних лестничных клетках.
Проемы для входа на чердак нужно защищать противопожарными дверями, а люки — крышками с пределом огнестойкости не менее 0,75 ч. Размеры люков должны быть не менее 0,6X0,8 м.

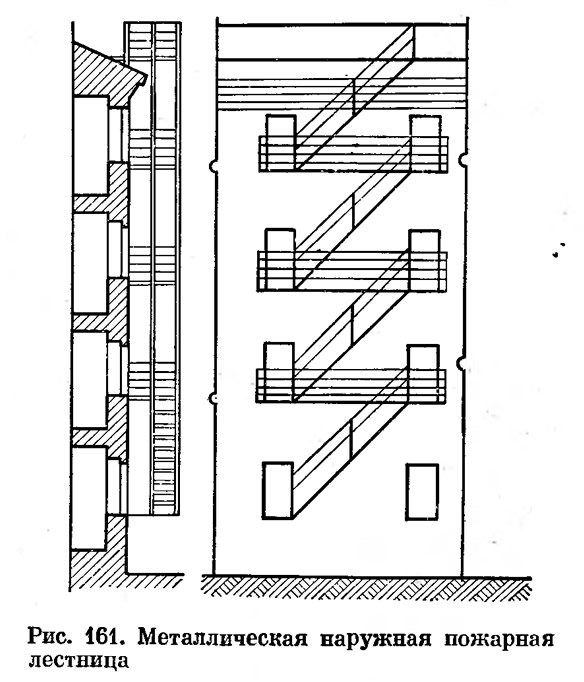

В многоэтажных зданиях для эвакуации людей в случае пожара устраивают наружные пожарные металлические лестницы (рис. 161). Последние должны сообщаться с помещениями через площадки пли балконы, устраиваемые на уровне эвакуационных выходов, и иметь ограждения высотой 0,8 м. Угол наклона этих лестниц не должен превышать 45°, а их ширина должна быть не менее 0,7 м.

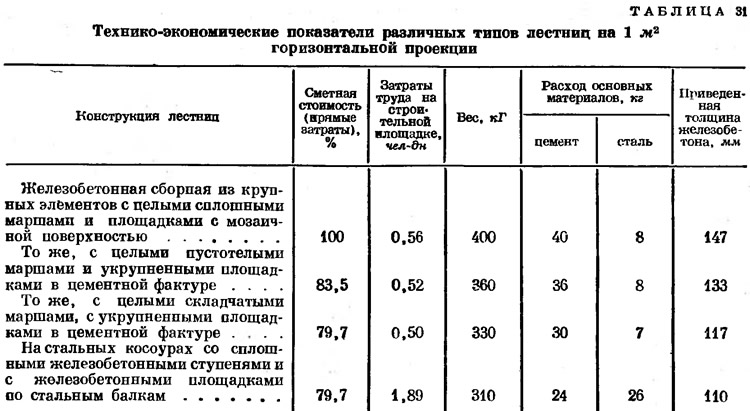

Технико-экономические показатели различных типов лестниц приведены в табл. 31.
Ив табл. 31 видно, что наилучшие технико-экономические показатели имеют лестницы со сборными маршами, имеющими складчатые ступени.
