Обеспечение жёсткости сборных стен подвалов

Стены подвального этажа могут выполняться из железобетонных сборных элементов и монтироваться одновременно со стальными конструкциями. Время строительства при этом сокращается.

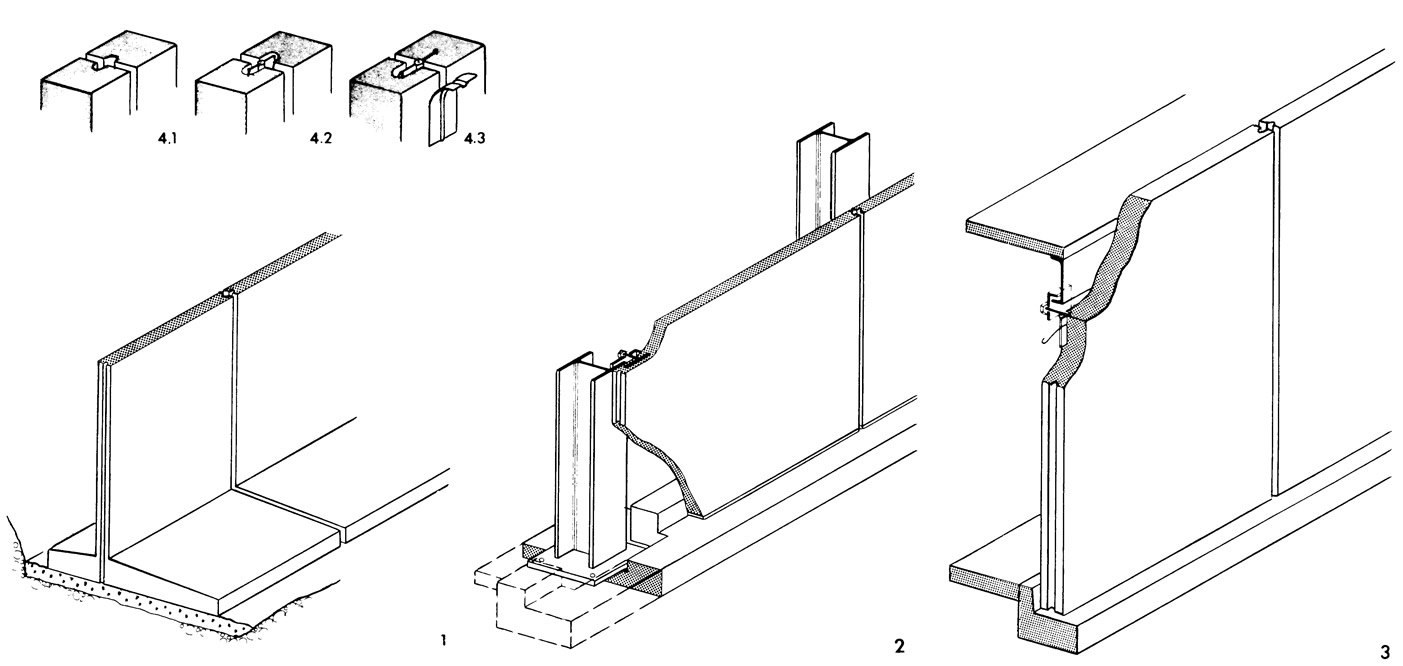

1. Сборные железобетонные элементы, состоящие из участка стены и подошвы, устанавливаются на подготовленное основание; благодаря Т-образному профилю сечения эти элементы сами противостоят боковому давлению грунта за счет вертикального давления того же грунта после засыпки.

2. Плоские железобетонные стеновые элементы оперты по трем сторонам. Снизу они прислонены к ребру ленточного фундамента, по бокам — к стальным колоннам. Горизонтальная составляющая давления грунта передается по дискам перекрытий на вертикальные несущие конструкции или воспринимается жестко защемленными стальными стойками. Эти стойки могут быть одновременно и колоннами здания. Железобетонные стеновые элементы могут также вверху быть прислонены к плитам перекрытия, и тогда они будут оперты по четырем сторонам. Стеновые элементы имеют толщину от 10 до 14 см.

3. Плоские железобетонные стеновые элементы прислонены снизу к ленточному фундаменту, вверху к плитам перекрытия. При такой конструкции из-за условий опи-рания при больших пролетах толщина железобетонных плит увеличивается до 20 см.

4. Тщательное выполнение швов должно обеспечить водонепроницаемость, но при этом допускать определенную подвижность элементов. В простейшем случае достаточно заполненных бетоном пазов (рис. 4.1), которые могут быть усилены с помощью вложенных стыковых полос (4.2). Эти полосы могут быть забетонированы с одной стороны (4.3). Снаружи стыки рекомендуется дополнительно проклеить эластичной уплотнительной лентой и, кроме того, герметизировать битумом.
