Виды открывания окон

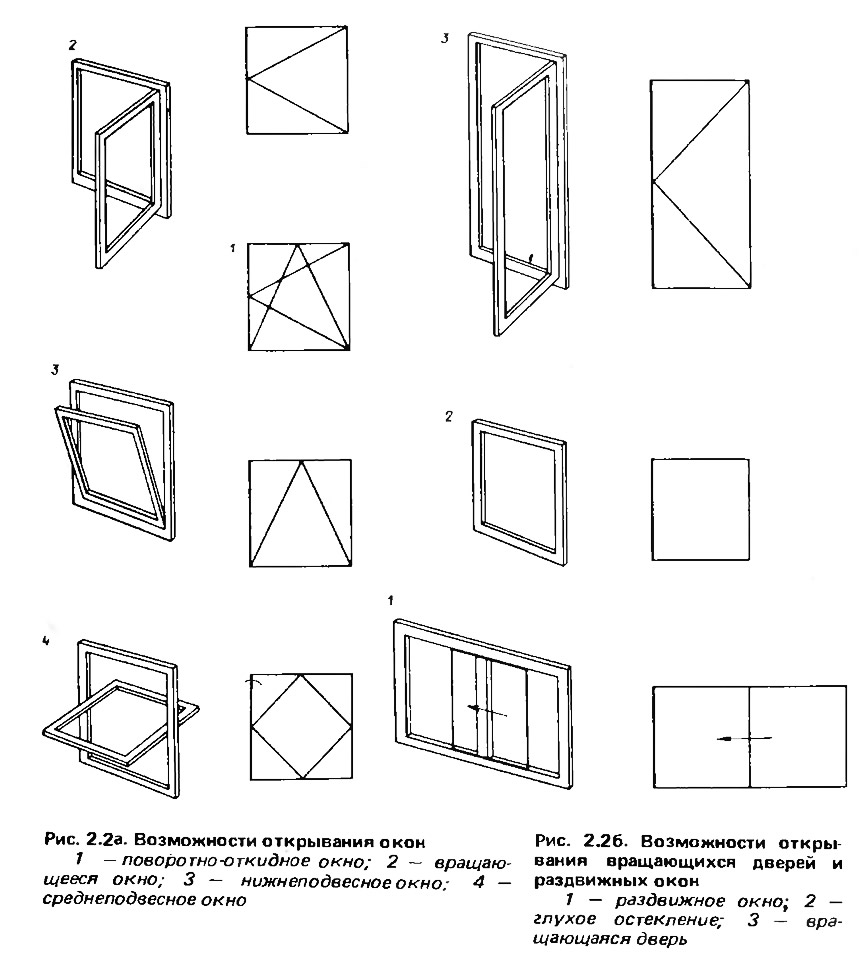

Окна различают по способу их открывания. Возможные виды открывания окон приведены на рис. 2.2. Рассмотрим показанные на рисунке способы открывания.

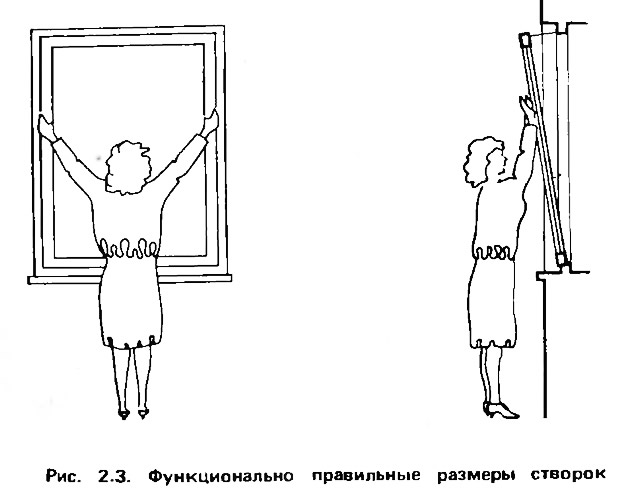

Поворотно-откидные окна, рассчитанные на два способа открывания, являются в настоящее время весьма распространенной конструкцией. Поворотное открывание допускает широкое раскрытие створок и позволяет за короткий период времени хорошо проветрить помещение. Откидную створку или створку с нижней подвеской используют для длительного проветривания. Такие окна легко мыть. Широко распространены приборы для поворотно-откидных окон, предназначенные для скрытой (впотай) установки, управляемые одной ручкой. При помощи такой ручки переплет можно повернуть или откинуть и снова закрыть. Единственная точка опоры такого переплета расположена на стороне, противоположной рукоятке, под переплетом. Сложность конструкции прибора увеличивает его стоимость. Размер такого окна ограничен. Ширина переплета определяется возможностями человека, закрывающего окно (одна рука манипулирует рукояткой, другая прижимает переплет к коробке) [2]. Чтобы избежать нажатия на стекло, поворотно-откидной прибор оснащают предохранителем, исключающим его неправильное использование. Нормы DIN 1В360 VOB, часть С, требуют установки таких при боров при выполнении поворотно-откидных створок из металла. Этот предохранитель не допускает, чтобы при открытом переплете из поворотного положения переплет мог быть переведен в положение опрокидывания без промежуточного закрепления, т.е. при открытой створке. Если такой предохранитель не установлен, возможность подобной ошибки не исключена. При этом створка, за исключением единственной точки крепления к коробке, освобождается и начинает падать на человека, однако задерживается наверху при помощи специального ограничителя. Отказаться от применения ограничителя можно только при маленьких створках. Обычным вариантом этого предохранителя является прикрепленная к створке цапфа, которая упирается в коробку. Только при утопленной цапфе можно воспользоваться рукояткой прибора для открывания створки.
Применение поворотно-откидного прибора для дверей нецелесообразно, поскольку двери всегда являются большой конструкцией и требуют, чтобы в дальнейшем полотно плотно прилегало к коробке — свободно вращающегося фиксатора. Точки фиксации расположены на большом расстоянии и поэтому требуют приложения больших усилий при закрывании двери. От опрокидывания двери следует отказаться, если только вентиляция помещения может быть обеспечена другими средствами.
Вращающийся переплет пригоден только для кратковременной вентиляции помещения. Вращающиеся переплеты рационально устанавливать в дверях и окнах вспомогательных помещений.
Нижнеподвесные или верхнеподвесные переплеты удобны для длительной вентиляции помещений. Эти способы открывания часто применяются при устройстве фрамуг. Их недостатками являются трудность очистки, а также дороговизна приборов и трудоемкость их эксплуатации.
Среднеподвесные переппеты являются конструкцией, которая вращается вокруг горизонтальной оси, проходящей через середину высоты переплета. Максимальная ширина переплета составляет 2—2,5 м. Таким образом, здесь мы имеем дело с широкой створкой. Достоинством таких переплетов является легкость их очистки, особенно если такой переплет можно повернуть на 180°. Для металлических окон нормы DIN 18360 требуют установки приборов, допускающих их поворот на 180°. Недостаток таких приборов заключается в том,, что при открытых переплетах жалюзи или пластинчатые экраны использовать нельзя, и поднимающийся вдоль наружных стен теплый воздух проникает через открытые окна внутрь помещений [31].
Поворотные переппеты в противоположность среднеподвесным имеют вертикальную ось вращения. Ось вращения не должна располагаться посередине створок. Поворотные переплеты в открытом состоянии не занимают много места внутри помещения, поскольку при этом не вся створка входит в глубь помещения. Недостатком этой конструкции является то, что как и при применении среднеподвесных переплетов, при открытых переплетах нельзя использовать жалюзи.
Раздвижные переплеты являются конструкцией, у которой с целью экономии места одну часть окна можно сдвинуть вдоль другой или обе части сдвигают одна по отношению к другой в противоположных направлениях. Применение таких раздвижных окон целесообразно для широких выходов на террасы. Недостатком обычных раздвижных переплетов является то, что, во первых, они затрудняют вентиляцию помещений, а во-вторых, уплотнение сдвижных переплетов в примыкании к коробкам требует применения специального подверженного износу скользящего устройства, так как здесь, в отличие от других описанных выше способов открывания, створка скользит по коробке Поэтому в отношении раздвижных переплетов бытует мнение, что они трудно уплотняются в примыкании к коробке, очень часто заклиниваются, и их уплотнение быстро изнашивается В связи с этим в практике строительства используют особую разновидность раздвижных переплетов, у которых открываемая створка вначале немного отклоняется внутрь помещения, а затем в этом положении — уже без контакта между переплетом и коробкой — сдвигается в сторону.
Подъемно поворотные переплеты раньше часто применялись при устройстве балконных дверей, которые, как и раздвижные переплеты, эксплуатировали с обычным манжетным уплотнением Во время подъема, который составлял лишь несколько сантиметров, створка скользила по коробке, обеспечивая плотность нижнего примыкания. В настоящее время строители применяют другие способы.
Особые комбинации, например подъемно-поворотные и нижнеподвесные переплеты, обсуждать здесь нет необходимости, так как концентрация на одном переплете нескольких возможностей открывания технически нецелесообразна, порождает проблемы, которые затрудняют эксплуатацию таких переплетов. Авторы не рекомендуют применять конструкции с несколькими способами открывания.
Обозначения и размеры

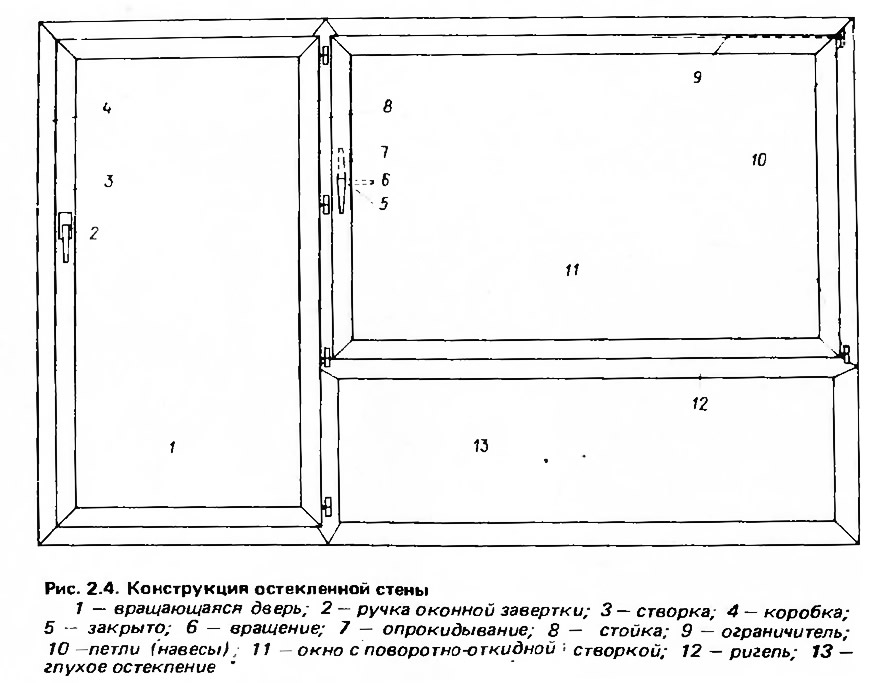

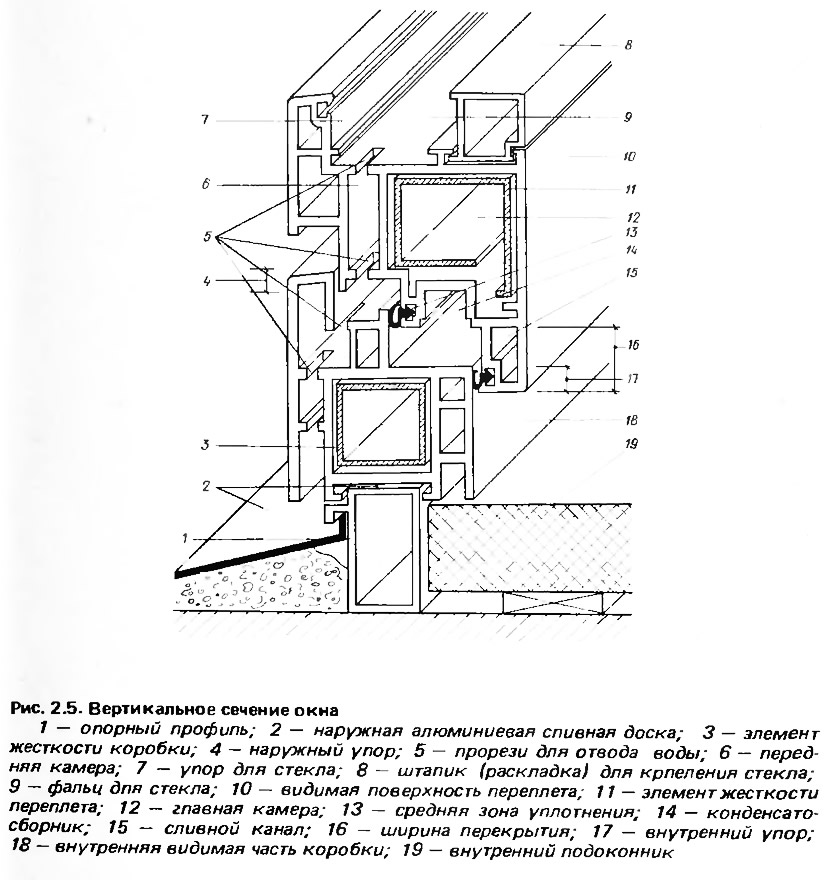

На рис. 2.4 приведено обозначение основных элементов остекленной стены с окнами и дверями, а на рис. 2.5 — вертикальное сечение окна с обозначением всех его деталей.
Окно устанавливают в проеме конструкции. Как правило, окна изготавливают по чертежам, хотя во многих случаях при строительстве новых и в большинстве случаев при модернизации старых зданий размеры окон приходится определять непосредственно на строительной площадке.
Величину допусков на размеры проемов определяют по нормам DIN 18202 Величины допусков на размеры проемов приведены в табл. 2.1.

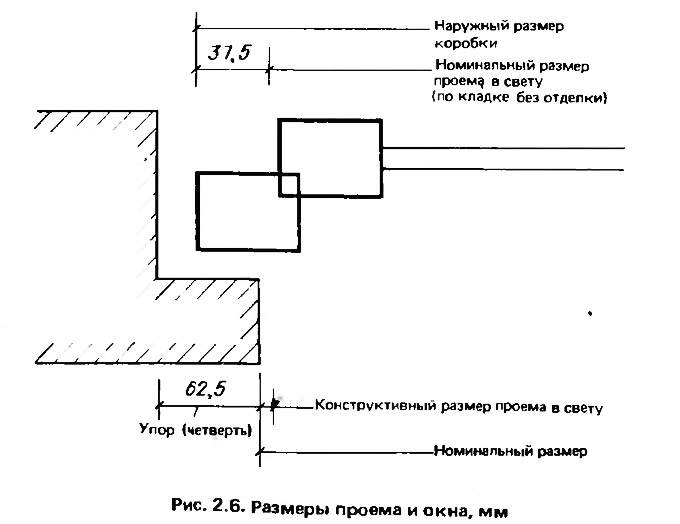

Окна можно изготовить с существенно меньшими допусками. При этом нужно помнить следующее. Окно, имеющее общую ширину 2,6 м, плотно устанавливают между откосами из облицовочного кирпича. В соответствии с нормами DIN 18202 допуск на размеры кирпичной кладки принимают равным +10 мм. Это означает, что окно окажется или на 1 см уже или шире кирпичной кладки. Установка окон в зауженный проем создает трудности для изготовителя окон Однако фактически размеры проема принимают на 2 см большими. Это приводит к тому, что на каждой стороне образуется дополнительный зазор шириной 1 см, который сложно перекрыть обычными герметизирующими средствами. Поэтому становится понятным требование о том, что размеры окон следует определят путем соответствующих измерений на строительной площадке. Этих труд ноет ей можно избежать, если отказаться от плотной установки окон между откосами проема. В связи с этим рекомендуют установку окон с коробками и с устройством в проемах упоров или четвертей (рис. 2.6).
Четверти в кирпичной кладке проемов выполняют шириной 62,5 мм Оконные коробки заходят за края четвертей на расстояние 37,5 мм. Номи нальным размером окна считают расстояние в свету между двумя проти воположными откосами. Как правило, именно этот размер обозначается в рабочих чертежах.
Модульный размер проема (МП), называемый также основным модулем, определяют из номинального размера, из которого вычитают удвоенную величину швов, каждый из которых равен 5 мм. Модульный размер проема соответствует стандартной величине, определяемой нормами DIN 4172, и принимают кратным 125 мм.
Наружный размер оконной коробки (НК) для окон с коробками определяют в соответствии с видом четверти при помощи следующего расчета:
Для внутренней и наружной четверти:
- НК по высоте: 2,5 мм + МП + 37,5 мм;
- НК по ширине: 37,5 мм + МП + 37,5 мм;
для установки в упор:
- НК по высоте: 2,5 мм + МП - 10 мм;
- НК по ширине: -10 мм + МП - 10 мм.

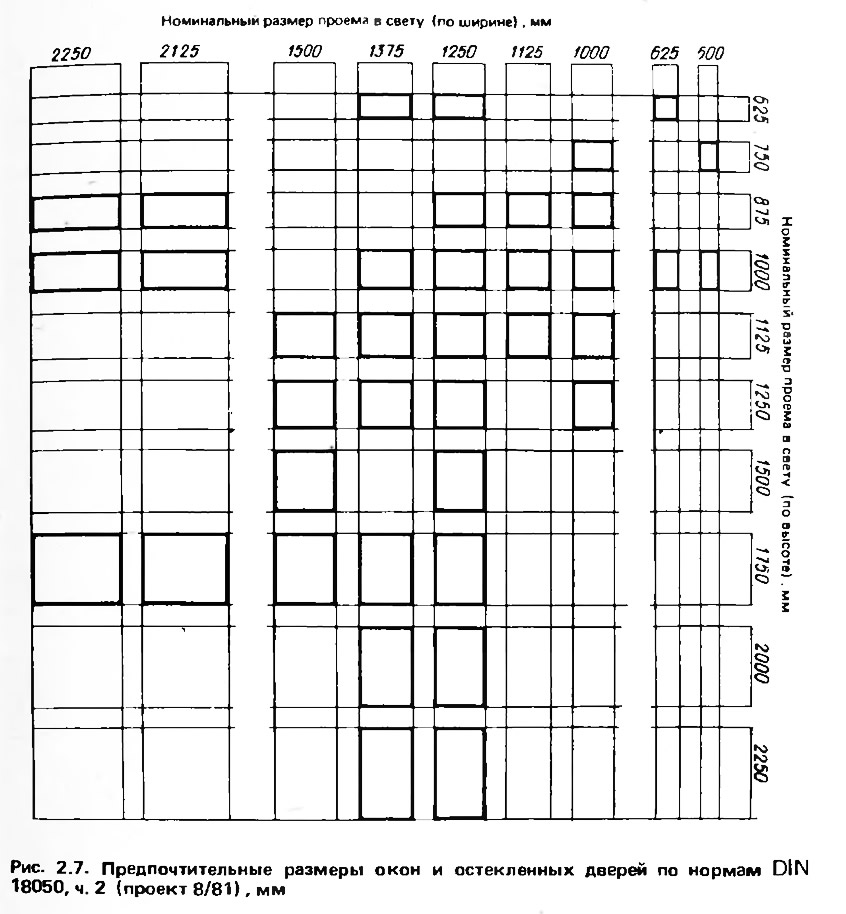

Нормы DIN 18050 определяют размеры обычно применяемых и предпочтительных окон и дверей. На рис. 2.7 приведена выдержка из ч. 2 проекта этих норм издания августа 1981 г.
Обозначение оконного проема по нормам DIN 18050 выполняют следующим образом; проем DIN 18050 - 1250x1500 - КА. Здесь "КА" означает, что не предусматривается устройство внутренней четверти. Такое же окно с внутренней четвертью обозначается буквами "МА". В размерах вначале указывается ширина проема, а затем уже его высота. Тогда можно представить себе другое обозначение оконного проема: оконный проем 9x11, четверть 1, DIN 18050. Здесь 9x125 мм = 1125 мм — ширина провма; 11x125 мм = 1375 мм — высота проема. Четверть "1" означает устройство внутренней четверти.
Применение предлагаемых в нормах DIN 18050 предпочтительных размеров уменьшает складское хозяйство и приводит к использованию в производстве больших и недорогих серий.

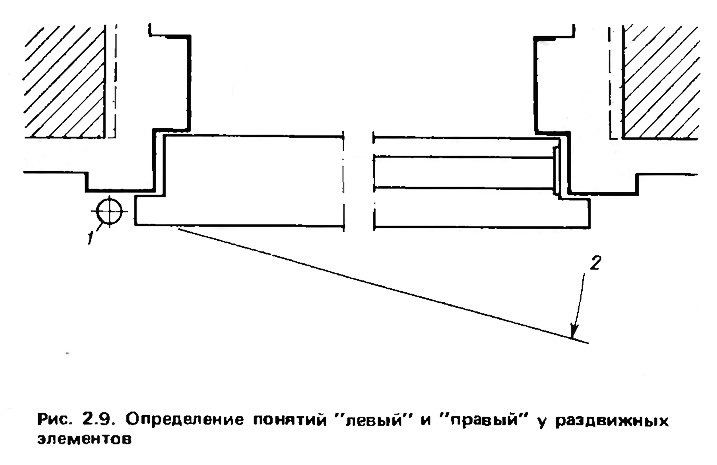

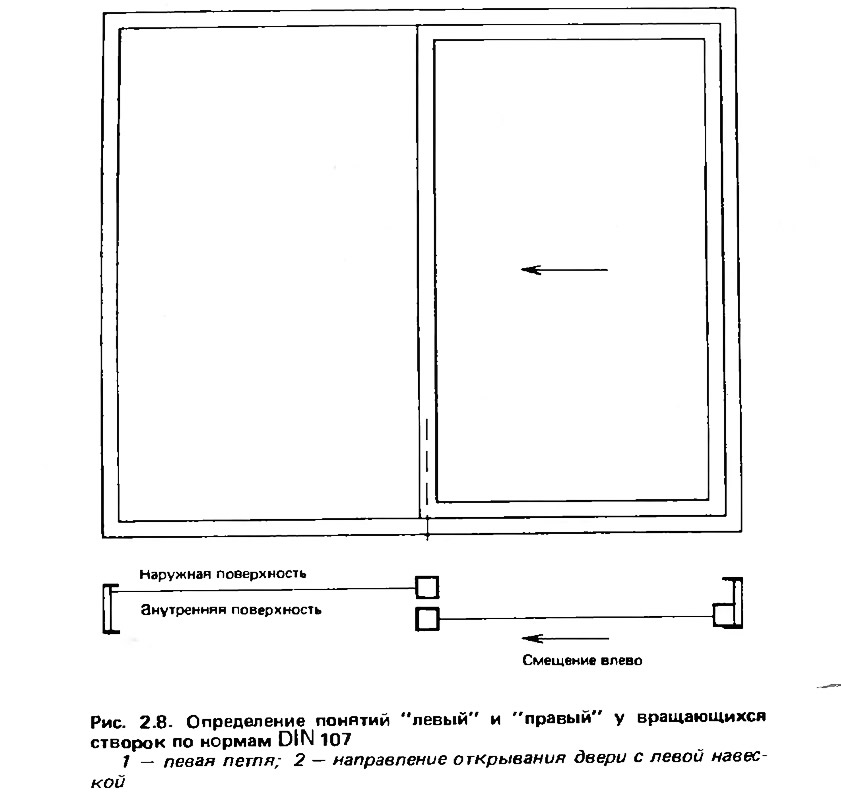

Для определения направления открывания окна при взгляде на него внутри помещения нормы DIN 107 гласят: "Левой или правой является створка окна с поворотным открыванием, если ось ее вращения расположена соответственно слева или справа" (рис. 2.8 и 2.9).
