Эстакады могут быть различных типов (рис. 95): на сваях с наголовниками (а); с уширенным шагом свай (б); на оболочках диаметром 1, 2 м (в); на сваях-оболочках с поперечными (г) и продольными (д) ригелями; сквозной пирс на призматических сваях св).
Физико-механические свойства древесины и ценность стали обусловили широкое распространение причальных сооружений эстакадного типа на железобетонных сваях или сваях-оболочках. Наиболее применимы в отечественной практике сборные железобетонные эстакады неразрезного типа на предварительно напряженных призматических сваях и сваях-оболочках с верхним строением из крупноблочных элементов с глубинами у причалов 4,5—13 м при грунтах оснований, допускающих погружение свай и свай-оболочек.
Конструкции эстакадных причальных сооружений на призматических сваях состоят из рядов железобетонных предварительно напряженных призматических свай (в типовых проектах сечением 45х45 см). В поперечном направлении в ряде содержится 4—8 вертикальных свай, погруженных с одинаковым или различным шагом. Для восприятия горизонтальных нагрузок иногда погружают наклонные сваи. Головы свай объединяют путем их омоноличивания со сборным верхним строением. При этом применение наголовников или капителей допускается только при плоских ростверках из тонких плит.
Эстакадную набережную строят в следующей последовательности: погружение свай; оформление подпричального откоса; обработка голов свай; монтаж плит верхнего строения; устройство тылового сопряжения; устройство покрытия причала с прокладкой необходимых путей и коммуникаций; установка швартовных ivm6 и амортизационных устройств.
При погружении свай с плавучих средств в работе участвуют: плавучий универсальный (или другого типа) копер, плавкран грузоподъемностью не менее массы самой длинной сваи с наголовником, понтон грузоподъемностью 250 т и буксирный катер мощностью 184 кВт. Со строительной площадки грузят на понтон сваи (7—12 шт.), не менее сменного их запаса. Понтон подводят буксиром к месту погружения свай. Если для погружения применяют сваебойный инструмент (молот), достаточно только одного универсального копра для перегрузки и забивки свай и установки направляющих или кондуктора. При наличии также плавучего крапа копер используют более производительно — только в операциях по погружению свай, все остальные работы выполняют крапом. При вибропогружении свай можно работать только одним крапом без копра.
При погружении применяют направляющие, обеспечивающие лопаточную точность забивки свай в каждом поперечном ряду, что не исключает неточного взаимного расположения рядов свай. Применение кондукторов позволяет точно забивать сваи как по поперечным рядам, так и по продольным.

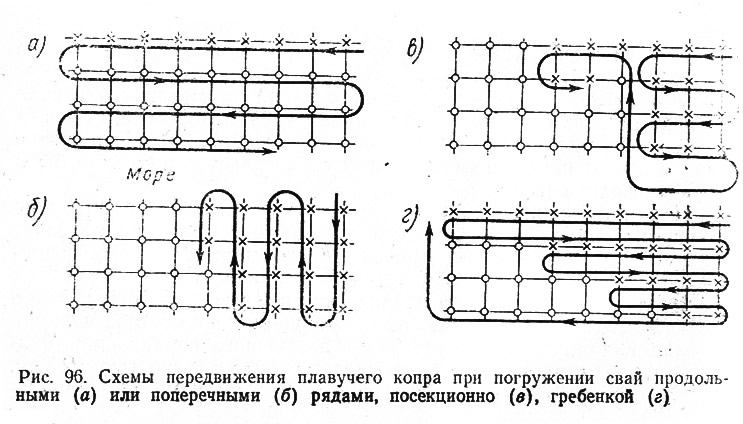

Общая схема движения плавучего копра при погружении свай зависит от темпа строительства, осадки и размерений копра, шага свай, конфигурации подпричального откоса (рис. 96). Погружение свай с передвижных подмостей при строительстве причалов было показано ранее (см. рис. 5).
При погружении свай допускается их отклонение в плане до половины наибольшей стороны поперечного сечения, но не более чем на 20 см. Число свай, имеющих отклонения 10—20 см, не должно превышать 20% их общего числа в причале.
После забивки свай, до начала отсыпки с воды материала подпричальной призмы, разбивают и закрепляют на местности линии бровки подпричального откоса и его тылового сопряжения. Рваный камень массой до 100 кг отсыпают в откос с точностью ±15 см. Контрфильтр отсыпают из щебня с допусками ±10 см. Правильность отсыпки откоса проверяют промерами футштоком с шлюпки или плота через 5—6 м по длине и 2,5 м по ширине откоса. Каменный откос выравнивают под водой водолазы, которые устанавливают по длине откоса в два или три ряда направляющие из узкоколейных рельсов с таким расчетом, чтобы отметки головок рельсов соответствовали проектным отметкам откоса. При перемещении уложенной поперечно по головкам рельсов контрольной рейки снимают лишние камни и заполняют ямы на подпричаль-ном откосе. Каменную постель под тыловое сопряжение причала можно отсыпать самосвалами с смонтированного и омоноличен-ного верхнего строения.
Подпричальный откос можно также устраивать с выкладкой из сборных железобетонных плит с отверстиями, запроектированных с участием автора (рис. 97,а), и пастилкой асфальтобетонных тюфяков (рис. 97,6) в условиях речного строительства.
После отсыпки подпричального откоса головы свай срубают под проектные отметки с плавучего инвентарного мостика при помощи отбойных молотков (с допуском 3 см) или специальных механизированных устройств (см. ранее). На срубленных сваях (с обработанными должным образом выпусками арматуры) с плавучих мостиков монтируют инвентарные металлические или деревометаллические хомуты, по которым устанавливают плавкраном наголовники.
Перед омоноличиванием наголовника со сваей выпуски арматуры приваривают к швеллерным балкам, вбетонированным в наголовник. При установке плит верхнего строения по сваям без наголовников и разрезке плнт перпендикулярно кордонной линии причала плиты устанавливают в проектное положение непосредственно по монтажным хомутам с дальнейшим бетонированием монтажных ригелей.
При разрезке плит параллельно кордону причала монтаж верхнего строения начинают с установки кордонных плит, определяющих линию причала, после чего монтируют промежуточные и тыловые плиты. Для монтажа плит применяют траверсы или распорные рамы, обеспечивающие необходимую точность монтажа без перенапряжения в железобетоне монтируемых элементов.
Омоноличивание плит между собой, а также с наголовниками и сваями производят бетонной смесью марки на 100 единиц выше, чем марка сборных конструкций, с тщательным уплотнением вибрированием. В процессе омоноличивания плит также бетонируют тумбовые массивы. Швы расширения заполняют пропитаными креозотом и покрытыми битумом досками.
Передача на смонтированную часть верхнего строения необходимых монтажных нагрузок или нагрузок от транспорта разрешается только по достижении бетоном не менее 70% проектной прочности.
Тыловое сопряжение причала может быть выполнено в виде бетонного массива (монолитного или пустотного), железобетонной уголковой стенки или комбинированным (в нижнем курсе — массив, поверх его — уголковая стенка).
Перед устройством бетонного покрытия по верхнему строению причала устанавливают балки из профильного металла с анкерами для крепления рельсов, а также монтируют дождеприемники. Для покрытия применяют бетонную смесь с водоцементным отношением 0,5—0,55, с осадкой конуса 1—2 см и показателем удобоукладываемости 25—15 с при укладке с помощью поверхностных вибраторов и виброреек. Бетон подают на укладку самосвалами. Швы бетонного покрытия шириной 2 см, располагаемые над швами ростверка, заливают битумом.
При укладке железнодорожных и крановых путей под рельсы подливают цементный раствор состава 1:2,5 при марке портландцемента не ниже 500. Па 1 м3 раствора добавляют 100 кг стального «волоса». Штрабы и прирельсовые лотки заполняют асфальтобетоном, уплотняя его горячими металлическими трамбовками. Работы выполняют в сухую погоду при температуре воздуха не ниже +5° С.
Технологическая схема строительства эстакады с уширенным шагом свай приведена на рис. 98, а—е.
Для возведения набережных и пирсов эстакадного типа широко применяют железобетонные цилиндрические сваи-оболочки внешним диаметром 0,6 1,6 м. Строительство причальных сооружений на оболочках диаметром 0,6 м в принципе ничем не отличается от строительства на призматических сваях.
Тяжелые (15—80 т) и длинные сваи-оболочки перевозят со склада хранения до места погружения морем. Для подъема оболочек в горизонтальном положении следует применять специальные захваты, предупреждающие повреждение поверхности бетона. В виде исключения может быть допущено применение для этого обычных тросовых петлевых стропов с прокладкой мягких кранцев. Сваи-оболочки перевозят на палубных баржах и плашкоутах соответствующей грузоподъемности, а при расстоянии перевозки до 5 км — на грузовой палубе плавкрана. На палубе судна каждую колонну укладывают на две деревянные прокладки с выкружками по радиусу оболочки с расстоянием между прокладками, равным 0,6 длины оболочки. Сваи-оболочки должны быть надежно закреплены во избежание их перемещения. Перевозка оболочек на стреле крана в вертикальном положении допустима только на небольшие расстояния, в закрытых акваториях с последующей их установкой в направляющие устройства для погружения.
Перевозимые горизонтально оболочки переводят в вертикальное положение при помощи плавкрана грузоподъемностью 100 т при подъеме одного конца, оснащенного торцевым строповочным обустройством. Иногда, при большой длине оболочки в вертикальном положении она не помещается между гаком крана и отметкой дна акватории. В этом случае необходимы специальные приемы и оснастка для погружения длинных свай-оболочек (некоторые из этих приемов, предложенные автором, приводятся ниже):
- вначале погружают только часть длинной оболочки, а затем на плаву производят вертикальное стыкование ее с верхним звеном при помощи монтажного болтового стыка. В дальнейшем выполняют проектный сварной стык;
- для придания плавучести свае-оболочке ее торцы герметически задраивают на берегу пластиковыми полотнищами из перхлорвинила. Оболочку в горизонтальном положении переносят краном на мочу и буксируют к месту погружения. Затем ее голову стропят к гаку крана, а пластиковое полотнище прорывают у ножевого торца. При этом погружается ножевая часть оболочки под воду, и одновременно краном поднимается головная часть до приведения оболочки в вертикальное положение;
- сваю-оболочку транспортируют в горизонтальном положении на палубе понтона крана. Головная часть оболочки крепится к гаку крана, а ножевая находится в специальной шарнирной цапфе, присоединенной к борту понтона крана. При подъеме головы оболочки одновременно, посредством шарнирной цапфы, происходят поворот и поступательное движение оболочки за борт. При доведении оболочки до вертикального положения, параллельного бортовой плоскости понтона, оболочку освобождают из цапфы и заводят в плавкондуктор;
- оболочку перевозят на понтоне, затем погружают в наклонном положении в воду. При этом ее головная часть опирается на специальное ложе на борту понтона, а ножевая — в уложенную на дне акватории железобетонную плиту. При подъеме головы оболочка, опираясь в подводную плиту, поворачивается до вертикального положения. Плита предупреждает преждевременное погружение ножевой части в слабые грунты дна акватории.
Для точной установки и погружения свай-оболочек диаметром 0,6; 1 и 1,2 м в проектное положение применяют одноярусные направляющие устройства в виде плоской металлической рамы с ячейками. Раму одним концом закрепляют на ранее погруженных оболочках, а другим — устанавливают на понтон, стоящий на якоре. Ячейки рамы огораживают направляющими деревянными брусьями. При установке оболочки в ячейку зазор между брусьями и телом оболочки должен составлять 2—3 см. При погружении оболочек тыловые секции направляющих каркасов переставляют плавкраном при помощи инвентарной траверсы вперед по ходу погружения.
Некоторой модификацией способа погружения свай-оболочек с передвижных подмостей (и монтажа верхнего строения) является применение для этого широкопролетного козлового крана. Сваи-оболочки прикордонного ряда, на которых располагается нога крана, погружают с плавучих средств. Рельсовый путь под вторую ногу крана устанавливают с таким расчетом, чтобы под портал крана можно было доставлять на автомашинах с прицепами сваи-оболочки, а также другие конструкции и материалы. Вибропогружение оболочек козловым краном производят с помощью плавкондуктора, представляющего собой две спаренные тонкостенные металлические трубы диаметром 100 см с заглушками по торцам, между которыми расположены ячейки для размещения шести оболочек продольной секции причала. Кондуктор раскрепляют на крайние, ранее забитые оболочки.
Причальные сооружения эстакадного типа на сваях-оболочках сооружают с шагом опор, позволяющим отсыпать до 70% материала подпричальной призмы при помощи шаланд с открывающимися днищами. Около 15% камня и щебня отсыпают в неудобные места подпричального откоса плавучим грейферным краном и 15% автотранспортом со смонтированного верхнего строения.
После отсыпки подпричального откоса к погруженным сваям-оболочкам подводят полукольцевые плавучие подмости, замыкаемые вокруг оболочек в кольцо. С подмостей устанавливают объемлющие оболочки инвентарные металлические бандажи, служащие направляющими для срубки голов пневматическими отбойными молотками или срезки абразивным инструментом. Срезать головы свай-оболочек под проектную отметку необходимо с точностью ± 3 см. Срубленные оголовки после разрезки оголенных продольных стержней арматуры убирают плавкраном.
Простейшим видом верхнего строения, применяемого для эстакад на сваях-оболочках диаметром 1,2 м, является верхнее строение из сборных железобетонных плоских квадратных плит со стороной 5,23 м, толщиной 0,6 м, массой 40 т. При помощи плавкрана грузоподъемностью 15 т на головы колонн устанавливают опорные площадки и приваривают закладные части площадок к фланцам голов оболочек. Затем производят омоноличивание площадок с головами свай. После достижения бетоном не менее 70% проектной прочности плавкраном грузоподъемностью 50 т по опорным площадкам устанавливают кордонные блоки, ростверковые плиты и тыловые блоки.
Первая отечественная сборная эстакадная набережная из железобетонных крупноблочных предварительно напряженных элементов, сооруженная под руководством автора, представляла собой рамную конструкцию с опорами из свай-оболочек диаметром 1,6 м, с поперечными ригелями и уложенными по ним плитами верхнего строения.
После погружения из внутренних полостей оболочек откачивали воду на глубину 3,5 м, считая от верха оболочки. В осушенную верхнюю часть оболочки опускали при помощи крана «Пионер» железобетонное диск-днище, закрепляемое тремя металлическими подвесками к выпускам арматуры на торце оболочки. Поверх диск-днища устраивали бетонную пробку высотой 20 см. Затем с объемлющих оболочки плотиков на головы колонн надевали наружные и внутренние бандажи из полосовой стали (шириной 16 см, толщиной 8 мм), состоящие (каждый) из двух крепящихся на болтах полубандажей. На головы крайних в поперечном ряду оболочек, между бандажами устанавливали на подливке из пластичного бетона три стальных кубика с размером стороны 8 см (один на одну колонну и два на другую), фиксирующих высотное положение ригеля. Кольцевое пространство между бандажами заполняли бетоном марки 500, приготовленным на мелком щебне. Бандажи, выступавшие над верхом кубиков на 5 см, свободно осаживались под действием веса устанавливаемого ригеля.
Монтаж ригеля осуществляли с помощью плавкрана грузоподъемностью 100 т посредством траверсы или длинных стропов при волнении на море, не превышавшем 2 баллов. Для точной фиксации положения ригелей в плане служили направляющие, укрепленные на плавучих мостиках-кондукторах. В каждом пролете первой монтировали бортовую балку, дающую направление линии кордона причала. Далее по ригелям укладывали слой бетонной подготовки толщиною 5 см, на который устанавливали плиты верхнего строения. При монтаже элементов допускалось искривление линии кордона в плане не более ±2 см и отклонение горизонтальных плоскостей бортовых балок не более ±3 см в плед ел ах длины секции.
Вслед за монтажом элементов верхнего строения производили работы по омоноличиванию оболочек со сборными ригелями, бетонированию монолитной части и продольных швов между плитами и балками. Перед омоноличиванием швов между плитами снизу плит подвешивали опалубку из одиночных досок на проволочных скрутках и устанавливали арматуру омоноличивания. Омоноличивание выполняли пионерным способом с подвозкой бетонной смеси в самосвалах по смонтированному строению.
Общая схема монтажа причала (рис. 99) включает следующие работы: погружение оболочек (I), срубку голов оболочек (II), отсыпку подпричальной призмы (III), монтаж ригелей и плит верхнего строения (IV), монтаж коробов тылового сопряжения (V), монтаж отбойных рам и швартовных тумб (VI). Соблюдение требований безопасности труда при монтаже конструкций приводится в специальной литературе.
