Каждая конюшня, рассматриваемая здесь, представлена перспективным рисунком, на котором показан общий облик конюшни, и поэтажным планом, на котором представлены размерные и конструктивные параметры сооружения. Для каждого плана приведены характерные особенности, отмечены преимущества и детали конструкции. Рассмотрены также недостатки для каждого из представленных планов; вы можете проанализировать особенности каждого плана и в дальнейшем использовать выбранный вами план в соответствии со знанием достоинств и недостатков тех или иных конструктивных решений. Большинство планов легко меняется в сторону увеличения размеров. Если вам понадобится большее число лошадей, вы можете просто увеличить размеры конюшни и добавить необходимые стойла.
1. Простой навес

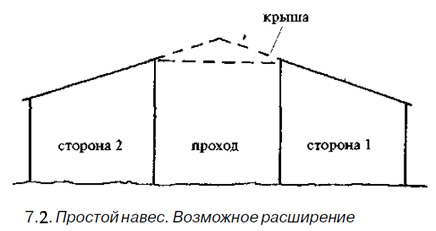

Трехсторонний навес на столбах (рис 7.1 и 7.2) может использоваться в любом климате для защиты лошадей от солнца, ветра или дождя. Длина подобного навеса зависит от ваших потребностей, и вы можете разделить его на нужное число секций, чтобы обеспечить раздельное кормление лошадей.
Размеры
- 3,7х 14,6 м;
- 3/12 наклон крыши;
- 2,4 м — до конька и 3,1 м — до верха.
Особенности
- Борта, устойчивые к ударам копыт лошади высотой 1,2 м (доски 50 мм толщиной или двойной слой 20-мм фанеры поддерживают столбы, поставленные через 1,2 м) на внутренней стороне конюшни, предохраняют пробивание обшивки лошадьми.
- Перегородки устойчивы к ударам копыт в нижней части, а в верхней представлены решетками.
Варианты
Огородите одну или несколько перегородок металлическими панелями или калитками (как показано здесь), чтобы изолировать лошадей от запасов сена или хранящегося снаряжения.
Используйте обшивку, чтобы полностью изолировать одну или больше секций для комнаты снаряжения, кормовой комнаты или обеих комнат.
Добавьте короткую крышу на короткой стороне для увеличения степени защиты от дождя, снега и солнца.
Покройте пол резиновыми матами, чтобы лошади не ели песок или землю вместе с кормом (это уменьшает опасность песочной колики). Положите железнодорожные шпалы или прессованные обработанные доски под пол, чтобы уменьшить количество грязи и земли, попадающей на маты.
Если навес ориентирован вдоль линии забора, вы можете сделать открывающиеся окна 0,6 на 0,6 м на задней стенке, что позволит подавать сено в стойло без захода под навес или за ворота.
Это простое сооружение может служить также начальной стадией более масштабной постройки. Слегка измените поэтажный план и, если у вас есть время и деньги, можете построить симметричную структуру в 3,0—3,7 м от исходного сооружения, которая будет просто продолжением крыши исходных навесов, и вы, таким образом, получите двускатную конюшню с центральным проходом (рис 7.3).
Для защиты на время строительства другой части конюшни, закройте открытую стенку обшивкой.
Советы
Выбирайте для навеса прочный грунт или стройте его на дренированном участке, где есть надежный отвод воды от навеса. Если навес будет построен в низком месте или на плохо дренированной почве, лошади, конечно, будут защищены от непогоды, но длительное содержание под таким навесом плохо скажется на их здоровье.
Обработайте выступающие части составом, предотвращающим жевание дерева лошадьми, или покройте их стальным уголком.
Нижняя часть обшивки, особенно если она выполнена из тонкого стального листа, должна быть прикрыта защитным бортиком, чтобы обеспечить защиту от ударов копытами.

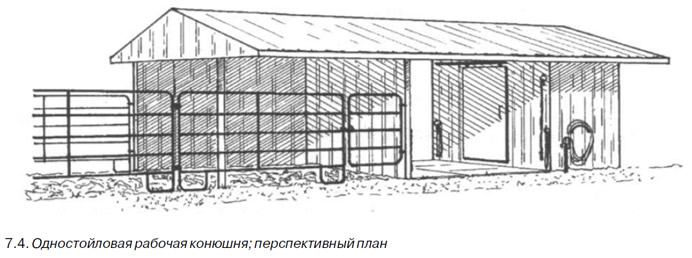

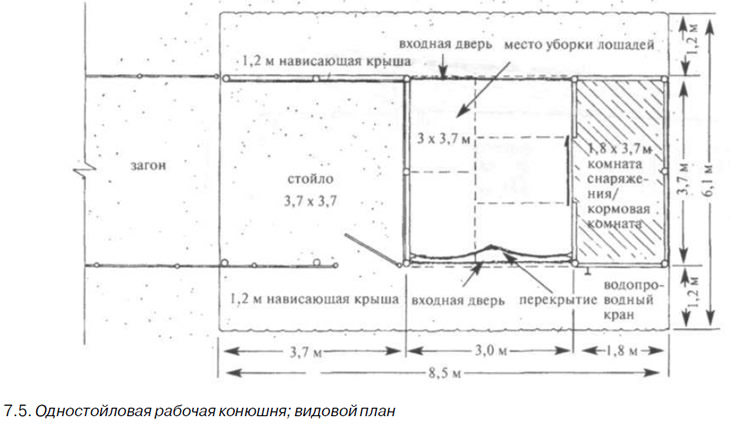

2. Одностойловая рабочая конюшня
Это компактное сооружение очень хорошо подходит для собственников 1—2 лошадей (рис. 7.4 и 7.5). Основа конюшни достаточно простая и легкая для строительства. Она состоит из двенадцати 15-см столбов, шести стен и крыши.
Размеры
- 3,7х8,5 м;
- стальная крыша выступает на 1,2 м с каждой стороны, чтобы обеспечить эффективную защиту от дождя и снега;
- наклон крыши 3/12;
- 2,1 м — высота до карниза и 2,9 — высота до конька крыши.
Особенности
Крытый загон 3,7х3,7 м имеет пол из мелкого гравия и две капитальных стены. Стены покрыты с обеих сторон фанерной обшивкой (сорт Т-111), с двойным слоем на нижней части внутренней стороны стойла. Стены защищают лошадь и запас хранящегося в задней части конюшни корма от лошади и от непогоды.
При строительстве используются металлические панели для сооружения загона или выгула.
Пол площадью 3,0х3,7 м покрыт пятью стандартного размера листами, чтобы создать аккуратную площадку для ухода за лошадьми.
Каркас со стропилами дает больше возможностей для внутреннего обустройства конюшни, чем при использовании строительных ферм.
Для того чтобы иметь возможность мыть лошадь, наклон пола должен быть направлен в сторону системы дренажа.
Расположение комнаты снаряжения напротив места нахождения лошади делает уход за ней более эффективным.
Входные ворота или цепи, натянутые поперек, должны перегораживать обе стороны прохода, чтобы предотвратить возможность ухода лошади.
В целях безопасности кран для воды лучше располагать в стороне от места уборки лошади.
Водопроводный кран для наполнения емкости для воды в загоне и мытья лошадей в комнате уборки, может подключаться к крану в комнате снаряжения.
Отгороженная комната снаряжения (кормовая комната) снаружи покрывается фанерой Т-111 и имеет прочный деревянный пол, чтобы предотвратить нашествие грызунов.
Раздвижная дверь используется для удобства и экономии свободного места
Дверь плотно закрывается на висячий замок, чтобы оградить лошадь от чужого внимания и чтобы помешать ей выходить наружу.
В сухом климате отгороженное пространство конюшни можно использовать для хранения сена или снаряжения.
Недостатки
Высота карнизов 2,1 м слишком мала для безопасности.
Козырек 1,2 м ограничивает возможности для хранения сена, так что вам придется либо часто подвозить его, либо устроить поблизости большой запас.
Варианты
Сделайте стены для большей безопасности хотя бы на 30 см выше.
Закройте козырек или увеличьте его размеры для большей защиты от стихии.
Добавьте металлические панели и двери между закрытым загоном и выгоном, чтобы лошадь не могла свободно выходить в загон и обратно.
Расширьте конюшню в одну или обе стороны, чтобы увеличить количество стойл.
Советы
Если лошадь грызет деревянную обшивку, обработайте обшивку специальным составом.

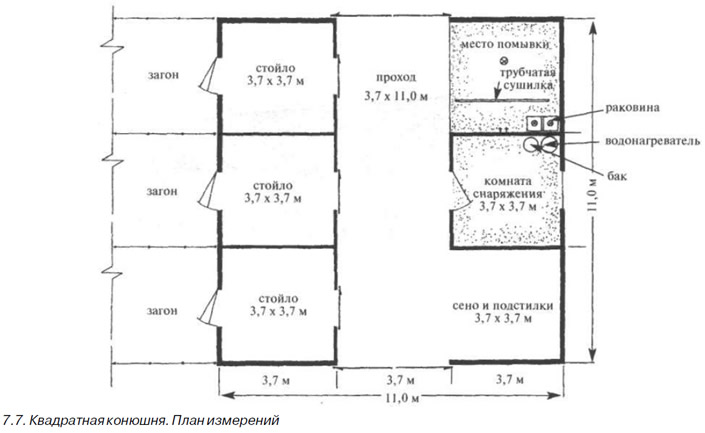

3. Квадратная конюшня
Эта эффективная, но достаточно простая для строительства конюшня. Она также может быть сделана при перестройке уже существующей конюшни-навеса (рис. 7.6 и 7.7). В этой конюшне опорами служат столбы, расположенные на расстоянии 3,7 м; в результате получается 9 одинаковых по площади квадратных отсеков. Три квадрата на одной стороне могут быть отведены под стойла. Три средних квадрата — проход. Три оставшихся квадрата могут быть превращены в помывочную комнату, комнату снаряжения и комнату для хранения сена и/или подстилок.
Размеры
- 11,0x11,0м;
- наклон крыши 4/12;
- боковые стены высотой 2,7 м; высота до конька — 4,6 м.
Особенности
Конструкция на столбах. Обшивка и крыша — стальные. Минимальное использование бетона снижает стоимость строительства.
Бетон используется для полов в комнате снаряжения и помывочной комнате. Остальной пол в конюшне может быть из молотого известняка, гранита (гранитной крошки) или других природных материалов.
Внутренние и наружные двери стойл 1,2 м шириной и высотой 2,1 м расположены напротив друг друга, для того чтобы легче выводить и заводить лошадей при чистке стойл, смене подстилок и высушивании полов.
Голландские двери на наружной стороне стойл обеспечивают больший доступ света и воздуха для лошадей.
Центральный проход шириной 3,7 м с раздвижными дверями, шириной и высотой 2,7 м на каждой стороне обеспечивает проезд тележки или трактора для проведения уборки, смены подстилок и раздачи корма
Комната снаряжения утеплена и обогревается, для того чтобы предохранить водопровод, водонагреватель и емкость для воды от замораживания.
Окна в комнате снаряжения обеспечивают свет и вентиляцию.
Чердак над комнатой снаряжения обеспечивает дополнительное место для хранения редко используемых вещей.
Помывочная стойка имеет краны с холодной и горячей водой и глубокую раковину для мытья корзин и снаряжения. Ограждение на высоте 1,2 м отгораживает лошадей от раковины. На ограждении можно также развешивать снаряжение для мытья и сушки.
Недостатки
Известняк и другие природные материалы трудно чистить, и они образуют много пыли.
Стальная крыша хотя и водонепроницаема, но очень сильно грохочет во время дождя или ветра с градом.
Отсутствие козырька будет приводить к тому, что дождь или снег будут легко достигать стен конюшни. Это особенно плохо для наружных стойловых дверей, так как скопление снега не позволит дверям открываться.
Окна в комнате снаряжения увеличивают риск нежелательного вторжения, и, кроме того, солнечный свет, проходящий через окна, может испортить кожаную упряжь.
Варианты
Покрывайте полы в стойлах резиновыми матами, чтобы предотвратить намокание пола и разбивание его копытами.
Чтобы уменьшить возникновение пыли, замените полы из известняка в проходе и местах хранения бетонными полами или покройте их резиновыми матами.
Для безопасности закройте окна в комнате снаряжения стальными решетками. Установите жалюзи или занавески, чтобы регулировать попадающий в комнату свет.
Сделайте стены конюшни на 60 см выше, чтобы увеличить высоту и объем чердака.
Продлите крышу со стороны стойловых дверей так, чтобы она нависала над ними и обеспечивала их защиту от осадков.
Для обеспечения естественного освещения установите участки застекленной крыши или замените верхнюю часть металлического покрытия стен полупрозрачными панелями из стекловолокна.
Добавьте вентиляционные вытяжки на крыше для улучшения вентиляции конюшни.
Добавьте к стойлам загоны, чтобы облегчить вывод лошадей из стойл в случае необходимости.

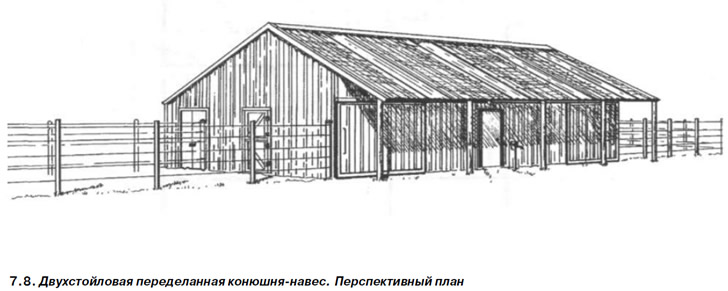

4. Двухстойловая переделанная конюшня-навес
Проект в своей основе имеет размеры навеса конюшни 7,3х14,6 м (рис 7.8 и 7.9), переделки при этом минимальны, так как основные структуры остаются теми же самыми.
Размеры после перестройки
- 12,2х14,6 м;
- наклон крыши 4/12;
- высота переднего карниза 2,4 м;
- заднего — 1,8 м и высота до козырька — 3,6 м.
Исходные особенности
- Стальная кровля и обшивка.
- Две раздвижные двери шириной 3,7 м и высотой 2,7 м вдоль одной из длинных стен.
- Одна дверь шириной 90 см и высотой 1,8 м между раздвижными дверьми.
- Грунтовой пол.
- Защищенный от замерзания кран около маленькой двери.
Особенности реконструкции
Крыша и стены увеличены в одну из сторон для хранения дополнительного запаса сена (порядка 400 кип). Двери шириной 1,2 м обеспечивают дополнительные возможности для прохода с обоих концов.
Небольшие двери добавляются к каждому стойлу, что позволяет кормить лошадей прямо из сенохранилища, не заходя в стойла
Козырек 1,8 м добавляется к передней части строения, чтобы создать пространство, защищенное от дождя и снега.
Для увеличения естественного освещения по 4 секции стальной кровли на каждой стороне крыши заменяются панелями из полупрозрачного стекловолокна
Комната снаряжения 3,7х4,9 м строится в центре здания, напротив маленькой двери. На полу чердака над комнатой снаряжения могут храниться редко используемые вещи. Пол в комнате изолируется и покрывается 20-мм покрытием из ОВП.
Добавляется дверь 0,9х2,0 м из комнаты снаряжения в хранилище сена
Стойла до высоты 1,4 м обшиваются 50-мм досками
Голландские двери устанавливаются в стойлах со стороны наружной стены и ведут в загоны на боковых концах конюшни.
Остающаяся свободной половина конюшни используется для уборки лошадей и седловки. Две стойки с перекрестными коновязями, которые могут также служить как четыре отдельных коновязи, устанавливаются с каждого конца комнаты снаряжения к наружной стенке. Это позволяет проводить уборку двух лошадей одновременно.
Недостатки
Земляной пол очень неровный и может приводить к образованию пыли.
Прямой солнечный свет не попадает в стойла, и слабая перекрестная вентиляция требует дополнительного подсушивания.
Кровля конюшни будет сильно грохотать во время дождя или града
Хранение запасов вблизи стойл представляет опасность при возникновении пожара.
Варианты
Забетонируйте пол или сделайте другой тип покрытия пола для его выравнивания и сохранения чистоты.
Добавьте гравия и положите на пол резиновые маты для облегчения уборки и улучшения санитарного состояния.
Установите окна в стойлах для доступа солнечного света и улучшения вентиляции.
Уберите запас сена в другое здание и используйте освободившееся место для хранения снаряжения.
Не пристраивайте сенохранилище к конюшне и установите голландские двери у задней стенки, а не на боковых стенках.

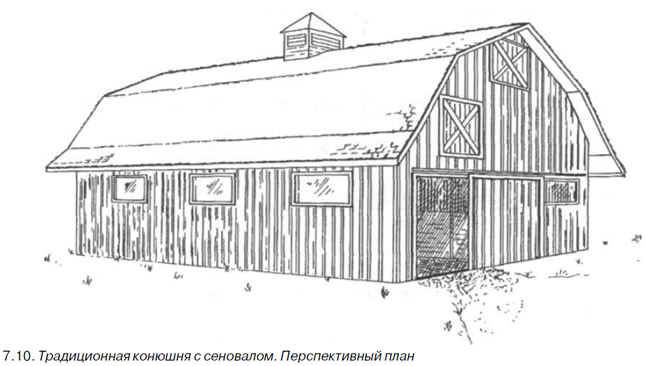

5. Традиционная конюшня с сеновалом
Как уже отмечалось в главе 4, сеновал часто представляет больше проблем, чем преимуществ. Традиционная конюшня с сеновалом рассматривается здесь для того, чтобы вы могли составить о ней свое суждение (рис. 7.10 и 7.11).
Размеры
- 7,3х14,6 м;
- мансардовый тип крыши;
- 2,4 м — до карниза; 6,4 м — до конька крыши;
- высота потолка под чердаком 2,7 м.
Особенности
Мансардовый тип крыши, шифер, обшивка досками и рейками делают эту конюшню на долгое время привлекательной.
Кирпичный пол в проходе и деревянные полы в стойлах создают ощущение старины и узнаваемые звуки конюшни. Наклон пола в проходе к центрально расположенному сливу, также как и в месте уборки лошадей, позволяет использовать проходы и для мытья лошадей.
Раздвижные двери 2,4х3,0 м позволяют проезжать по конюшне тележке или трактору для чистки стойл и раздачи корма.
Дверь размером 1,2х2,1 м на другом конце конюшни обеспечивает другой вход и перекрестную вентиляцию при открытых дверях и окнах.
Навесные окна современной конструкции 1,8 м шириной в стойлах, кормовой комнате и месте уборки лошадей вполне обеспечивают вентиляцию и доступ естественного света. Для безопасности в комнате снаряжения окна отсутствуют.
Кормушки и поилки расположены в проходе с каждой стороны стойл и легкодоступны.
Защищенный от замерзания водопроводный кран расположен в углу кормовой комнаты, обеспечивает водой и помывку лошадей, и стойла.
Перекрестные коновязи позволяют вести уборку, помывку и седловку лошадей.
Мансардовый тип крыши позволяет делать годовой запас сена для трех лошадей.
Полы чердака из половой рейки и фанеры уменьшают количество пыли, попадающей вниз.
Двухнедельный запас сена может быть легко спущен через чердачный люк и легко перемещен в угол для хранения сена. Это обеспечивает раздачу сена с минимальными потерями.
Недостатки
Хранение большого количества сена в одном здании с лошадьми представляет большую опасность в случае возникновения пожара и может привести к загрязнению помещений сенной трухой и пылью.
Потолок высотой 2,7 м слишком низок для обеспечения стабильной вентиляции, что приведет к созданию нездоровой атмосферы в конюшне.
Деревянная обшивка также представляет опасность при возникновении пожара.
Наличие только одной двери в конюшне может затруднить спасение лошадей во время пожара.
Деревянные полы в стойлах трудно чистить, поэтому с ними сложно обеспечить санитарную безопасность.
Варианты
Не используйте чердак для хранения сена, а храните его в другом месте.
Постройте основной уровень конюшни высотой 3,3 м, а не 2,7 м, как в большинстве конюшен этого типа.
Ликвидируйте чердак, и конюшня приобретет дополнительное пространство: установите на крыше светонепроницаемые панели.
Используйте менее пожароопасную обшивку, например шифер или металлическую обшивку.
Замените деревянные полы в стойлах на сцепленные резиновые маты.
Установите двери в стойлах со стороны наружной стенки.
Установите автоматические поилки и подвешенные переворачивающиеся кормушки.
Замените капитальную стенку между стойлами на раздвижную и вы получите стойло для жеребых, или крупных, или больных, или травмированных лошадей.
Установите водонагреватель в кормовой комнате: в холодном климате хорошо утепленная и обогреваемая комната предохранит водопровод от замерзания.

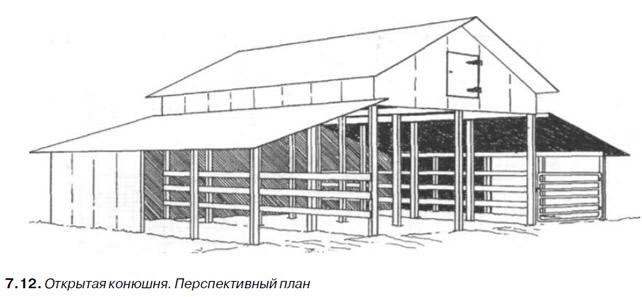

6. Открытая конюшня
Эта конюшня пригодна только для жаркого и сухого климата, так как она закрыта от внешней среды частично (рис 7.12—7.14). Представленный поэтажный план, основу которого составляют столбы, обшитые досками, дает много самых разных возможностей При установке стен между отдельными столбами образующееся пространство можно разделить на стойловые места для лошадей, места для хранения снаряжения, запасов и рабочие (служебные по желанию) территории.
Размеры
- 9,8х 13,7 м;
- 6/12 — скат верхней крыши;
- 4/12 — скат нижней крыши;
- 2,4 м — высота до козырька;
- 3,7 м — высота до чердака;
- 6,0 м — высота до конька.
Особенности
В качестве расширенной конюшни с чердаком (рис. 7.3) эта конюшня может строиться поэтапно: сначала — центральная часть, затем — боковые крылья, затем — внутреннее обустройство (детали).
Открытые стены дают конструкционные преимущества и достаточно воздуха и света Они помогают сохранять полы сухими и уменьшают необходимость электрического освещения.
Центральная секция и боковые крылья достаточно большие и в них можно парковать грузовик, трейлер, трактор или разбрасыватель навоза
На чердаке можно разместить до 400 кип сена или подстилки, снаряжение и т. п.
Недостатки
Пыль от земляных полов будет проникать во все участки конюшни
Открытые стены позволяют дождю, снегу и пыли свободно распространяться по конюшне.
Лошади, под навесами от дождя будут находиться все вместе или смогут через ограждения жевать снаряжение или что-то в центральном проходе
Запас чего-либо на чердаке подразумевает, что все запасаемое надо поднимать либо по лестнице, либо с помощью подъемника сена и тракторного подъемника Потом это надо опускать снова вниз.
Варианты
Делайте центральную часть высокой настолько, насколько это вам потребуется чтобы парковать, например, трейлер.
Полностью отгородите центральную часть конюшни и установите в концах навесные или раздвижные двери.
Сделайте бетонный пол в центральной секции, особенно под кормовой комнатой и комнатой снаряжения (кормовой), если они есть в вашей конюшне.

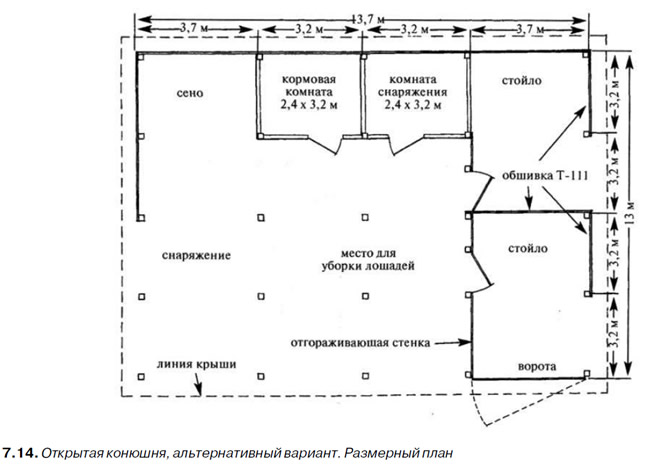

Используйте навесы от дождя для хранения сена (рис. 7.14).
Постройте кормовую комнату, комнату для снаряжения и обустройте место уборки лошадей.
Сделайте стены в отсеке под чердаком. Это позволит устраивать там необходимые комнаты и держать больше запасов.

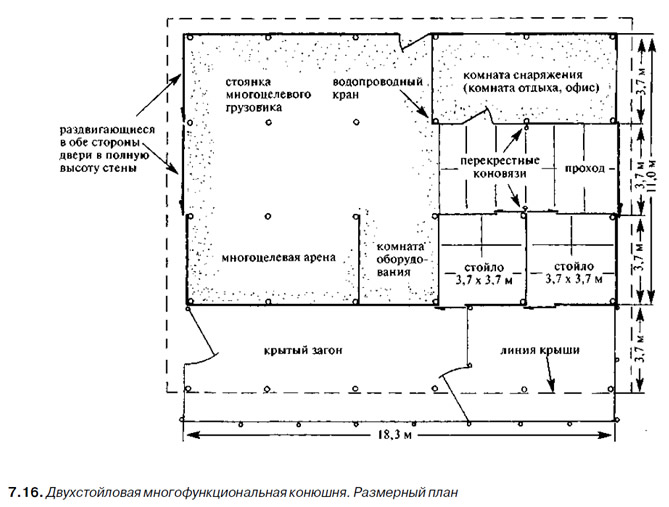

7. Двухстойловая многофункциональная конюшня
Если у вас есть большой автомобиль со сменными прицепами или трейлер с домиком на колесах, вам будут понятней идеи, реализованные в этой конюшне (рис. 7.15 и 7.16). Стены высотой 4,3 м дают много преимуществ. Раздвижная дверь, открывающаяся в обе стороны, высотой до потолка позволяет въезжать даже большим фургонам для перевозки запасов или проезда прицепа с сеном.
Размеры
- размеры собственно здания 18,3х11,0 м;
- размеры крыши 19,5 х 18 м;
- уклон крыши 4/12;
- высота до карниза у навесов 2,4 м;
- высота стен и дверей 4,3 м.
Особенности
Многофункциональная площадь размером 3,7х7,4 м может быть использована для дополнительных стойл, места для помывки лошадей, кормовой комнаты, хранения автомобиля, запасов сена (на этой площади можно хранить до 600 кип сена).
Высокие стены дают достаточно пространства для комнат снаряжения и инструмента.
Основной пол конюшни — бетонный.
Резиновые маты, покрывающие бетонный пол, используются в стойлах, проходах между стойлами и комнате снаряжения.
Открытая инструментальная комната позволяет хранить инструменты и для работы в конюшне, и для автомобиля.
Центральный проход шириной 3,7 м дает достаточное рабочее пространство для работы трактора и другого механического транспорта.
Солнечный свет обеспечивает естественное освещение в дневное время.
С помощью шланга из водопроводного крана, расположенного в комнате снаряжения, можно мыть лошадей, наполнять поилки, мыть дорогу для транспорта в конюшне.
Каждое стойло имеет две раздвижные двери шириной 1,2 м, одна из которых ведет в проход, другая — в крытый навес
Большая комната снаряжения размером 3,7х7,4 м с двумя окнами размером 1,2х1,8 м может служить как местом отдыха, так и офисом.
Недостатки
Отсутствует дренаж пола в месте помывки лошадей, в местах мытья кормушек и чистки снаряжения.
Лошадиная моча может накапливаться между резиновыми матами и бетонным полом, что будет приводить к неприятным запахам в конюшне.
Большие окна в комнате снаряжения представляют известный риск для безопасности помещения.
Зерно хранится в контейнерах в местах, доступных как для лошадей, так и для грызунов, в месте хранения сена или в комнате оборудования.

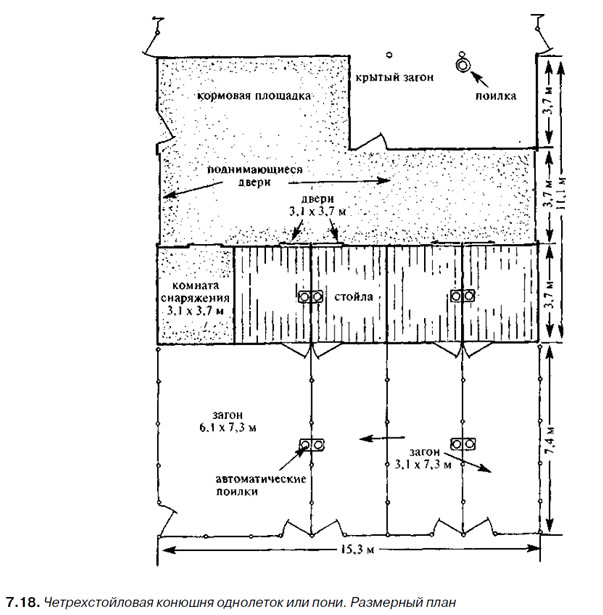

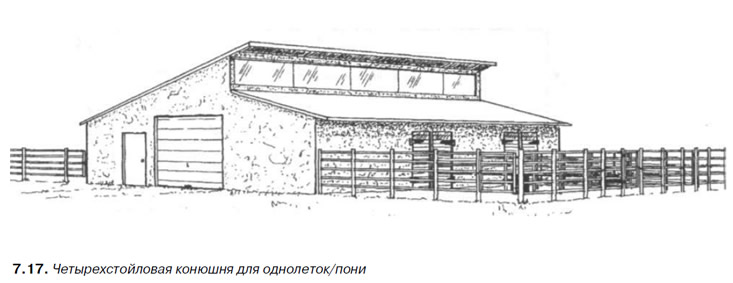

8. Четырехстойловая конюшня для однолеток/пони
В этом типе конюшни предусмотрено 4 стойла размером 3,0 х3,7 м — эффективного размера для однолеток или пони (рис. 7.17 и 7.18). Конюшня представляет собой сооружение на столбах с наружной штукатуркой. Она проста в эксплуатации, устойчива к ветру и хорошо подходит для содержания однолеток и пони. Штукатурка может быть окрашена под окружающий фон или в тон другим строениям.
Размеры
- 15,3x18,3 м;
- наклон крыши 4/12;
- высота до карниза 3,7 м;
- высота нижней крыши 4,6 м;
- максимальная высота 6,1 м.
Особенности
Полупрозрачные панели из стекловолокна на уровне между двумя крышами обеспечивают дневное освещение прохода, кормовой территории и стойл.
Двери в проходе шириной 3,4 м позволяют легко проезжать и проводить раздачу корма и чистку стойл
Открывающиеся вверх гаражные двери в каждом из концов прохода управляются с пульта. В открытом состоянии двери обеспечивают эффективную вентиляцию.
Проходная дверь небольших размеров позволяет входить в конюшню без открывания больших дверей.
Раздвижные двери в стойлах и комнате снаряжения изолируют их от прохода и легки в работе. Ширина дверей 1,2 м вполне достаточна для прохода и маневров с ручной тележкой и проноса снаряжения.
Бетонный пол в проходе, местах хранения запасов сена и в комнате снаряжения облегчает уборку.
Деревянные полы в стойлах тепло сохраняют лучше, чем бетонные полы, а по сравнению с земляными полами — более сухие и ровные. Дерево позволяет слышать романтические звуки цоканья копыт в конюшне.
На открытом участке хранения запасов можно складировать до 375 кип сена и большое количество зерна
Место хранения находится вблизи стойл, и корм легко раздавать лошадям. Автоматические поилки обеспечивают непрерывное поступление воды в стойла и загоны.
Загоны, прилегающие к стойлам, позволяют легко перемещать лошадей без повода и недоуздков.
Навесные двери на петлях, ведущие из стойл в загоны, можно открывать, и тогда лошади смогут самостоятельно выходить из стойл и возвращаться в них.
Загон с навесом на стороне, противоположной стойлам, обеспечивает защиту лошадей, выведенных из стойл
Двери шириной 1,2 м, ведущие из конюшни под навес, удобны и для прохода лошадей, и для кормления животных.
Недостатки
Двери, открывающиеся вверх, могут быть очень шумными и медленно открываться.
Деревянные полы легко впитывают мочу; их трудно чистить и дезинфицировать.
Стойла малы для более крупных лошадей.
Большинство автоматических поилок не позволяют узнать, сколько воды выпивает ваша лошадь и пила ли она вообще.
Нет водопроводного крана для ухода за лошадьми или для нужд ветеринарного ухода.
Варианты
Используйте раздвижные двери, вместо электрических верхних дверей.
Используйте резиновые маты, уложенные на гравий, вместо деревянных полов.
Установите водопроводный кран и используйте ведра и корыта, для того чтобы поить лошадей. Это потребует больше работы, но будет дешевле.
Закройте крытый навес и получите большое стойло для жеребых кобыл или стойло и кормовую комнату.

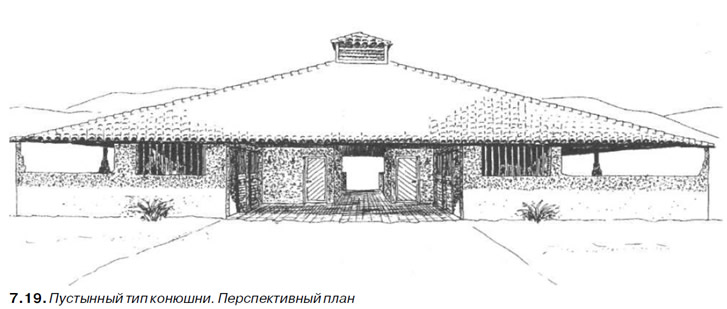

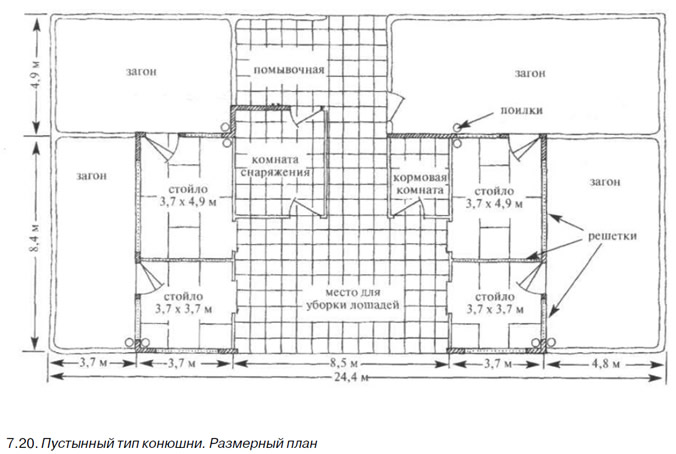

9. Пустынный тип конюшни
Эта четырехстойловая конюшня, оштукатуренная снаружи, имеет бетонный фундамент и бетонные стены и перегородки (рис 7.19 и 7.20). Большая, закрытая черепичной крышей бетонная арена с максимально открытыми стенами обеспечивает в жарком климате и вентиляцию, и тень. Пол в конюшне покрыт резиновыми матами по бетону; только в стойлах резиновые маты заменены на уплотненный гравий.
Размеры
- 12,8х24,4 м;
- наклон крыши 3/12;
- высота до карниза 2,7 м;
- до купола 6,7 м.
Особенности
Главный вход 5,5х8,5 м открывается на площадку уборки лошадей, где можно одновременно обслуживать несколько лошадей сразу (на стене есть кольцо для коновязи) и где может свободно перемещаться тележка для обслуживания стойл, их чистки и раздачи корма.
Вход на противоположную сторону конюшни открывается в помещение 3,7х3,7 м , где можно проводить уборку лошадей и их помывку.
Проход шириной 2,4 м соединяет две открытые площадки, через которые ветер может свободно двигаться по всей конюшне.
Вентиляционный купол на вершине крыши мансардового типа обеспечивает удаление воздуха из конюшни.
Система дозированного распыления инсектицидов через определенные промежутки времени уничтожает мух.
Комната снаряжения 3,7х4,3 м размещена одним боком в проходе, имеет две двери, открывающиеся каждая в рабочее помещение. Это позволяет одновременно двум людям работать с лошадьми, не мешая друг другу.
Комната для хранения запасов 2,4х3,1 м, защищенная от грызунов, находится через проход от комнаты снаряжения.
В каждой половине конюшни находятся два стойла — 3,7х3,7 м и 3,7х4,3 м. Большое стойло по своим размерам вполне пригодно для содержания жеребых кобыл.
Каждое стойло имеет раздвижные двери, которые выходят на площадку уборки лошадей.
Каждое стойло отделено от наружной стены стальной решеткой, что обеспечивает достаточное поступление воздуха. В случае сильных ветров, решетки могут быть закрыты изнутри металлическими ставнями (подобные комплексные панели используются в модульных конюшнях). Ставни можно легко поворачивать на шарнирах, закрепленных в верхней части, и устанавливать поперек обшивки, когда в них нет необходимости.
Каждое стойло имеет голландские двери, которые ведут в загоны, отгороженные оштукатуренной стенкой. Верхняя часть дверей может оставаться открытой, что обеспечивает поступление свежего воздуха в стойло и позволяет лошадям высовывать морды в загон.
Автоматические поилки в каждом стойле и загоне постоянно обеспечивают лошадей свежей водой. Поимей расположены парами с каждой стороны стойла; это уменьшает размеры водопроводной сети.
Недостатки
Нет постоянного места для хранения чистых подстилок и запаса сена больше чем на несколько дней.
Открытое здание представляет собой большие возможности для залета птиц и их гнездования.
Капитальные стены в загонах уменьшают продув воздуха и, кроме того, удары копытами и столкновения лошадей с твердыми стенами могут приводить к травмам.
Большая черепичная крыша, оштукатуренные стены, пол, покрытие резиновыми плитками, большое число поилок — делают эту конюшню весьма дорогостоящей.
Варианты
Сделайте стены высотой 3,4 м, вместо 2,7 м, для увеличения пространства над головой.
Если число лошадей менее четырех, одно из стойл можно использовать для хранения запасных подстилок.
Увеличьте размер загонов, чтобы улучшить тренировочные арены, или увеличьте размеры ворот в загонах, которые ведут на большую арену или выгон.
Установите в загонах металлические или пластиковые ограждения, вместо сплошных стен из блоков или оштукатуренных стен.
Установите раздвижные экраны на открытой части площадки уборки лошадей, чтобы ограничить проникновение птиц и уменьшить продувание в случае сильного ветра.
10. «Вайомингская» конюшня
Этот тип конюшни был предназначен для широко открытых пространств, где лошади проводят день в прерии, возвращаясь с пастбищ в большие загоны (рис. 7.21 и 7.22). Устройство ворот и панелей позволяет обеспечивать содержание шести лошадей как внутри конюшни, так и снаружи, не затрачивая больших усилий на уход за ними (на рис. 8.1 показан вариант этой конюшни, изготовленной из бревен).
Размеры
- 17,1х18,3 м;
- наклон крыши 4/12;
- высота до карниза 2,7 м;
- высота до козырька 5,8 м.
Особенности
Стальная кровля обеспечивает легкий сход снега.
Козырек 3,7 м с трех сторон конюшни обеспечивает защиту лошадей; в случае ветра лошадей заводят внутрь конюшни. Козырек поддерживается на круглых деревянных столбах диаметром 20 см, которые находятся на расстоянии 2,4 м друг от друга.
Ворота, ведущие на пастбища и выгоны, позволяют лошадям уходить из конюшни и возвращаться.
Ворота и загородки между столбами и конюшней, позволяют выделить огороженные территории и дают возможность отделять лошадь или группу лошадей в случае необходимости, например для питания.
Комната снаряжения размером 3,7х6,1 м позволяет сохранять снаряжение, ваши записи и ветеринарные принадлежности в чистоте и порядке.
Оштукатуренные стены и деревянные полы обеспечивают эффективную теплоизоляцию и сохранение температуры в конюшне зимой.
Бетонный пол в кормовой комнате, в комнате оборудования, в инструментальной и в проходе удобно чистить и мыть.
Комната для оборудования 2,4х3,7 м позволяет сохранить инструменты, тележки, вилы и прочее, чтобы не захламлять проход.
Кормовая комната размером 3,7х3,7 м, запирающаяся на замок, позволяет сохранять зерно и другие дополнительные корма в безопасности от грызунов или случайно оказавшихся рядом лошадей.
Проход шириной 3,7 м с перекрестными коновязями и резиновыми матами обеспечивает безопасность лошадей, чистоту при уборке лошадей; в нем могут работать кузнец и ветеринар.
Два стойла размером 3,7х4,9 м могут быть использованы для лечения больных или травмированных лошадей, обеспечивать чистоту лошадей, находящихся в работе, и быть убежищем при плохой погоде.
Стойла покрыты сплошным резиновым покрытием для обеспечения большей чистоты.
Двери, ведущие из стойла в загоны, позволяют легко перегонять лошадей при необходимости.
Закрытый загон 6,1х11,0 м в конце конюшни обеспечивает и прибежище летом, и место, защищенное от снега и ветра зимой.
Четыре прохода в загон имеют и калитки, и надежные раздвижные двери. Калитки могут использоваться для того, чтобы обеспечивать поток воздуха через конюшню. Раздвижные двери при плохой погоде можно закрывать, чтобы полностью изолировать лошадей внутри загона при непогоде.
Стойла и загоны окружены ограждением высотой 1,2 м из 50-мм досок, или бревнами, или двумя слоями 16-мм фанеры, чтобы предотвратить внутреннюю обшивку конюшни от повреждения при ударах копыт.
Три раздвижные двери шириной 3,7 м и высотой 3,4 м позволяют грузовику или трактору проезжать прямо через конюшню, сгружать корм и подстилки и увозить использованные подстилки из стойл и загона.
Во время жары все три двери можно открывать, чтобы обеспечивать продув конюшни.
Полупрозрачные панели из стекловолокна обеспечивают естественное освещение конюшни.
Стены в тех местах, где нет лошадей, можно обшить фанерой Т-111.
Покрытие нижней поверхности стен до 1,8 м гладкой фанерой толщиной 19-мм поверх обшивки уменьшит повреждения стен лошадьми.
Недостатки
Дерево, из которого изготовлены столбы, может потребовать повторных обработок специальными составами, предотвращающими жевание лошадей.
Раздвижные двери могут быть заблокированы наносами снега.
Варианты
Используйте часть загона или весь загон для хранения сена или снаряжения. Разделите территорию загона металлическими панелями, чтобы удерживать лошадей в стороне от сохраняемых вещей.
Замените раздвижные двери электрическими верхними дверями.
Увеличьте или уменьшите размеры стойл в зависимости от ваших нужд.
Положите дополнительную изоляцию под стальную крышу, чтобы уменьшить грохот от дождя и града
Используйте стальную обшивку вместо панелей Т-111.

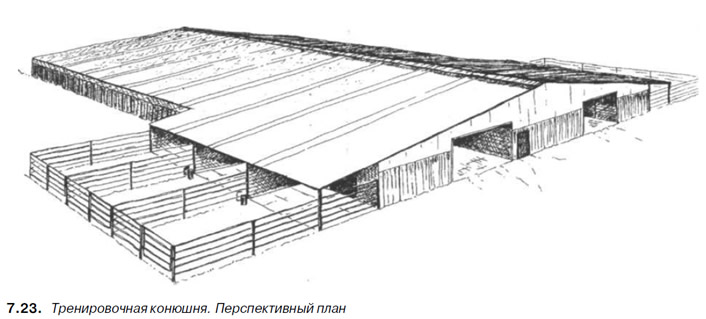

11. Тренировочная конюшня
Для того чтобы обеспечивать постоянную работу с лошадьми в любое время вне зависимости от погоды, вам понадобится специальное место. Эта небольшая тренировочная конюшня с пристроенной ареной хорошо защищает от солнца и поэтому лучше всего подходит для работы в жарком, сухом климате (рис 7.23 и 7.24). Широкая плоская крыша требует надежной поддержки при большом количестве снега в местах со снежными зимами. Основой конюшни являются столбы, обшитые досками, и крыша, покрытая панелями из стали и стекла.

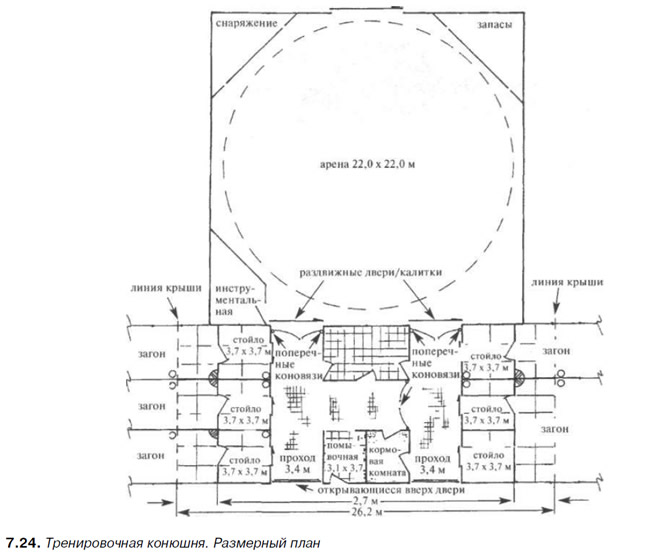

Размеры
- 11,0х20,7 м — размеры основной конюшни;
- арена 22,0х22,0 м;
- наклон крыши 3/12;
- расстояние до карниза 2,4 м;
- максимальная высота 6,7 м.
Особенности
Полупрозрачные панели из стекловолокна в верхней части стен и в коньковой части крыши обеспечивают естественное освещение в дневное время.
Удлиненная коньковая вытяжка вполне обеспечивает нормальную циркуляцию воздуха.
Арена размером 22,0х22,0 м достаточно большая, чтобы лошади могли двигаться всеми видами аллюра или на низком галопе по кругу диаметром 20 м.
На подобную арену можно выгонять лошадей, например, если необходимо провести чистку стойл.
Углы арены могут быть отгорожены невысокими стенками или калитками для создания площадей, обеспечивающих хранение каких-либо запасов. Два дальних от конюшни угла могут быть заняты оборудованием для обслуживания арены: один угол — тележкой и инструментами для чистки стойл, а оставшийся угол — тренировочным снаряжением. Используйте переносные панели, прежде чем устанавливать постоянные перегородки.
Одно из шести стойл размером 3,7х3,7 м может быть использовано для хранения запаса сена на несколько дней. Основной запас сена желательно хранить в отдельном здании.
Расположенная в центре-изолированная комната для снаряжения размером 2,7х6,1 м имеет три двери для доступа во все три прохода
Коновязи сделаны на обеих сторонах комнаты снаряжения, в боковых и центральном проходе.
Проходы шириной и высотой — 3,4 м.
Электрические, поднимающиеся вверх двери в передней части конюшни оставляют руки свободными; не требуется дополнительного пространства, как в случае с другими типами дверей.
Раздвижные двери между ареной и проходом уменьшают количество пыли в конюшне.
Проходы покрыты резиновыми брусками, уложенными на слой гравия.
Комната снаряжения и помывочная комната имеют полы из резиновых плиток, положенных на бетон.
В помывочной комнате есть наклон в направлении к расположенному в центре сливу.
В кормовой комнате для облегчения уборки — гладкий бетонный пол.
Пол в стойлах и части загонов покрыт резиновыми матами на основе из гравия.
Расширение крыши на 2,7 м над загоном обеспечивает тень и сохраняет его в чистоте и сухости.
Загон у стойла для хранения сена может комбинироваться в загон двойного размера.
Автоматические поилки могут использоваться и в стойлах, и в загонах.
Недостатки
Большая площадь крыши может привести к тому, что во время дождей в загоны будет попадать много воды, что потребует эффективной системы дренажа для отвода воды от конюшни.
Варианты
Установите по краям карниза глубокие желоба для отвода воды от загонов и конюшни.
Расширьте конюшню в одну или обе стороны для увеличения площади арены или числа стойл.
Установите передвижные перегородки между двумя стойлами, чтобы в случае необходимости получить двойное стойло размером 3,7х7,4 м для жеребых кобыл или больных лошадей.
Используйте среднее стойло для хранения сена, чтобы создать буферное стойло между двумя лошадьми.
Добавьте четвертую дверь в комнату снаряжения для выхода на арену.
Добавьте наблюдательное окно в стене между ареной и комнатой снаряжения.
Постройте наблюдательную комнату выше комнаты снаряжения, чтобы наблюдать арену.

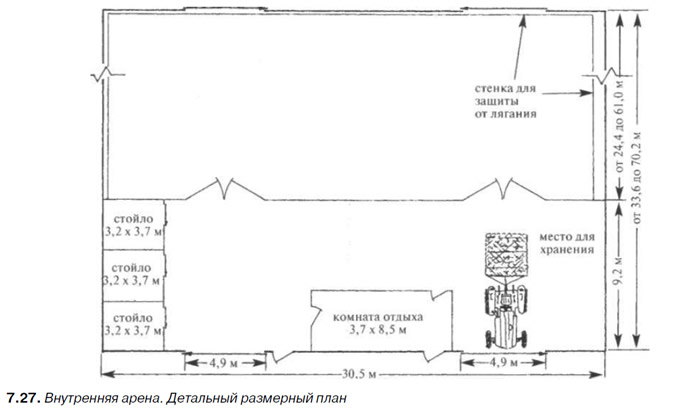

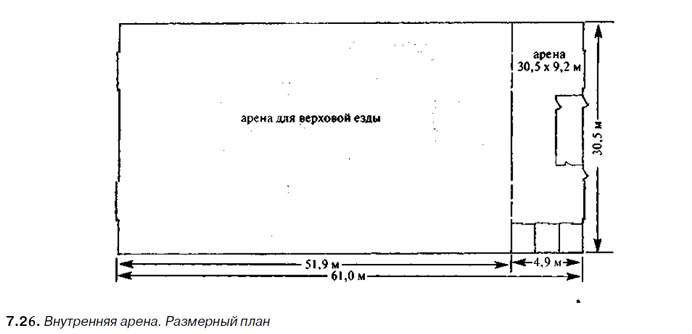

12. Внутренняя арена
Эта внутренняя арена спроектирована так, чтобы ее можно было использовать отдельно от конюшни с полным обслуживанием (рис 7.25—7.27). Она больше, чем рассмотренная выше арена в комплекте тренировочной конюшни: большая арена всегда лучше маленькой.
Минимальные размеры пространства для разных вариантов верховой езды:
- Управление и выездка: 30,5х45,8 м.
- Выездка: 20,0х40,3 м или 20,0 х 60,4 м. Отработка поворотов: 24,4х38,4 м.
- Скачки по кругу: 30,5х67,1 м.
- Обучение прыжкам: 40,3х80,5 м.
- Высота потолков должна быть по крайней мере 4,6 м — для безопасности при верховой езде и 6,1 м — при прыжках.
- Стойла 3,1х3,7 м достаточно эффективны для передержки лошадей в промежутках между работой, но если лошади будут находиться в стойлах подолгу, размеры стойл надо увеличить.
Размеры
- 30,5х61,0 м (30,5 х 51,9 м — арена для верховой езды);
- 4/12 наклон крыши;
- максимальная высота — 9,5 м.
Особенности
Стенка для защиты от лягания из 25-мм фанеры вокруг арены для верховой езды предотвращает повреждение стен, сохраняя покрытие и защищая зрителей.
Стенка для защиты от лягания находится на расстоянии 1,2 м от наружных стен вдоль одной стороны дорожки для зрителей.
Открытое место между стенкой для защиты от лягания и свободным местом может быть использовано для зрителей при обследовании или демонстрации лошадей.
Территория 3,7х9,1 м вдоль стенки напротив стойл может быть использована для сохранения оборудования, применяемого при обустройстве арены для верховой езды.
Трактор или тележка могут быть поставлены между стенкой для защиты от лягания и одной из внешних дверей. При необходимости трактор через систему сквозных дверей можно переместить в место перед стойлами.
Полупрозрачные панели из стекловолокна на крыше и в верхней части стен дают естественное освещение, делая арену не слишком мрачной.
Яркие светильники позволяют освещать арену ночью и днем при недостаточном освещении.
Изолированная комната отдыха 3,7х8,5 м с постоянной температурой и незапыленная позволяет хранить предметы первой необходимости, одежду, напитки и закуски. В такой комнате можно проводить теоретические занятия или использовать ее как место для встреч.
Удлиненная вытяжка на крыше позволяет удалять теплый воздух, чистый прохладный воздух подается через открытые вентиляционные отверстия в стенах.
Недостатки
В жарком климате полупрозрачные панели превращают здание в своеобразную теплицу, накапливая тепло внутри.
Варианты
Увеличьте размеры сооружения, чтобы сделать конюшню полного обслуживания с большими стойлами, комнатой снаряжения, кормовой и помывочной комнатами.
Используйте широкий козырек, чтобы избежать попадания прямого солнечного света на арену; через стеновые панели арена будет в этом случае освещаться рассеянным солнечным светом.
Установите туалет и раковину в комнате отдыха.
Установите верхние разбрызгиватели, чтобы предотвратить образование пыли.
Установите верхние инфракрасные обогреватели для занятий верховой ездой в зимнее время.

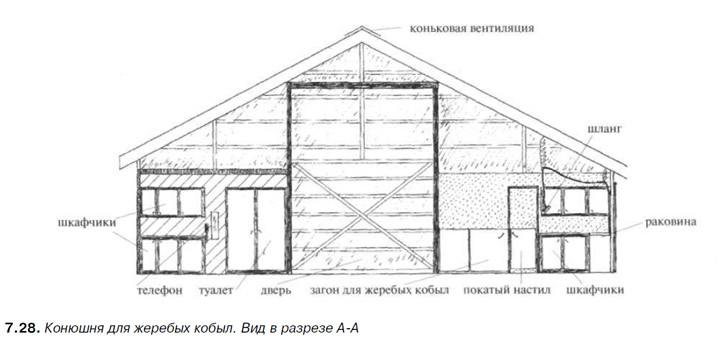

13. Конюшня для жеребых кобыл
Эта конюшня предназначена для собственников лошадей, которые планируют каждый год держать жеребых кобыл (рис. 7.28 и 7.29). Комната снаряжения и место для ветеринарного обследования делают эту конюшню во всех аспектах пригодной для разведения лошадей.
Размеры
- 11,6x20,7 м;
- 6/12 — наклон крыши;
- высота до карниза 2,7 м;
- высота до конька 4,6 м.
Особенности
Столбы и балки вполне комбинируются с открытым стилем конюшни, а крутая крыша обеспечивает большое пространство и хорошую вентиляцию.
Пол в конюшне покрыт бетоном, кроме стойл, где пол покрыт резиновыми матами, установленными на утрамбованном гравии.
Ветеринарная комната размером 3,7х6,1 м имеет раздвижную дверь 2,4х2,4 м, которая открывается наружу и через которую вполне может проехать машина ветеринара.
В центре ветеринарной комнаты стоит аппарат для искусственного осеменения и подпорки для безопасного обследования кобыл с помощью ультразвука или других процедур. Покатый настил расположен так, чтобы обеспечить достаточно места для транспортировки лошадей.
Вблизи подпорок расположен небольшой загон 1,8х2,4 м. В этом загоне можно безопасно держать жеребенка, а само расположение загона позволяет ему все время быть рядом с матерью.
Калитка, находящаяся рядом с подпорками, позволяет легко перемещать жеребенка в загон. После окончания ветеринарной процедуры, кобылу можно также легко перевести в жеребячий загон. Кобыла и жеребенок могут быть возвращены в их стойла через калитку, расположенную на другой стороне загона.
Расположенный вверху втягиваемый шланг соединен с кранами холодной и горячей воды и подвешен в конце покатого настила.
Пол в комнате наклонен к сливу дренажа у аппарата искусственного осеменения.
Справа от настила находятся раковина и слив.
В углу ветеринарной комнаты расположена стойка, на которой хранятся необходимые медицинские препараты и запасы лекарств.
Изолированная комната для ожидания имеет маленькое окошко в каждое из жеребячьих стойл. Изолированная комната достаточно большая, чтобы поставить лежанку и удобное кресло.
Комната может быть легко нагрета электрическим нагревателем. Верхний и нижний шкафчики предназначены для хранения продуктов и необходимых препаратов при лошадиных родах. Маленький холодильник может быть расположен под окном. Рядом с местом для хранения одежды и ботинок находится туалет. С помощью телефона можно легко связаться с ветеринаром.
Стойла размером 3,7х6,1 м с каждой стороны комнаты ожидания достаточно просторные, чтобы кобыла могла безопасно жеребиться. Две двери позволяют чистить стойла, не беспокоя лошадь и жеребенка
Инфракрасный обогреватель расположен в конце каждого из стойл для жеребых кобыл таким образом, чтобы и кобыла, и жеребенок могли легко перемещаться в обогреваемое место или покидать его.
Через проход от каждого из стойл для жеребых есть пара стойл размером 3,0х4,3 м, которые также могут быть использованы для беременных кобыл, которые после родов будут переведены в стойла большего размера Каждое из подобных стойл выходит в загон, примыкающий к конюшне, так что лошадь легко вводить и заводить из стойла в загон. Перегородка между стойлами может быть легко удалена, чтобы создать дополнительное стойло для лошади и жеребенка Это позволяет быстро при недостатке времени менять назначение стойла.
Дверь шириной 3,7 м с каждой стороны прохода позволяет проводить механизированную уборку стойл.
Следом за дверью в конце конюшни находится место для хранения корма или подстилок размером 3,1х3,7 м и изолированная, недоступная для грызунов кормовая комната 2,4х4,3 м.
В конюшне предусмотрено место для хранения инструментов для уборки и кузнечного дела, а также тележки.
Недостатки
Наклон крыши может вызвать избыточное увлажнение у передней двери и загонов.
Варианты
Добавьте желоба для отвода воды от дверей.
Поднимите стены или измените наклон крыши, чтобы приспособить нависающий козырек для защиты загонов и стойл от дождя.
14. Жилая конюшня
Это сооружение представляет собой комбинацию конюшни и постоянного или временного жилья для собственника лошадей или обслуживающего персонала, менеджера племенной кобылы или посетителей.
Размеры
- 11,0х14,6 м;
- высота до карниза 2,4 м;
- высота до конька 6,1 м.
Особенности
Крыша мансардового типа покрыта шифером, что придает конюшне вполне традиционный облик.
Жилое помещение 3,7х11,0 м (примерно 40 м2) полностью изолировано от конюшни. Там имеется кухня, маленькая ванна с душем и открытое пространство, где можно обедать, проводить свободное время или спать.
Если жилое помещение не используется по назначению, в нем можно организовать хранение запасов.
Большое круглое окно с одной стороны чердака обеспечивает естественное освещение с противоположной стороны чердачной части жилого помещения и позволяет смотреть внутрь конюшни.
Биотуалет может устранить нужды в канализационной системе, а грязная вода из кухни и душа сливается в отстойник.
Есть дверь, которая обеспечивает прямой проход через жилое помещение в конюшенное, а окна рядом с дверью позволяют наблюдать, что происходит внутри конюшни.
В конюшне между стойлами и жилым помещением устроены комната снаряжения и кормовая комната, которые обеспечивают дополнительный барьер для неприятных запахов из конюшни.
Крытая галерея на полную ширину жилого помещения служит как своеобразная наружная комната для чистки обуви или для отдыха после тяжелого рабочего дня в конюшне.
Мансардовые строительные фермы дают высоту 3,7 м в стойлах и проходах.
Пол в четырех стойлах размером 3,7х3,7 м покрыт резиновыми матами, уложенными на уплотненную гравийную основу.
Ведра для воды и угловые кормушки расположены так, чтобы они были доступны прямо из прохода.
В каждом стойле есть раздвижная дверь шириной 1,2 м, ведущая в конюшенный проход, и голландские двери шириной 1,2 м, которые расположены в стенке стойла.
Бетонный пол в проходе, в кормовой комнате и комнате снаряжения легко моется и позволяет сохранять чистоту.
В кормовой комнате размером 3,7х3,7 м есть дверь в проход для раздачи корма и нарркная дверь для запаса зерна; кроме того, дверь позволяет выходить наружу, не проходя через помещение конюшни.
Комната снаряжения 3,7х3,7 м имеет единственную дверь с замком безопасности и раковину (к раковине подведен водопровод из кухни) для мытья и чистки снаряжения.
Раздвижные двери шириной 3,7 м в конце прохода открываются для обеспечения механизированной уборки стойл.
В проходе есть две перекрестных коновязи, одна из которых находится около комнаты снаряжения для удобства и другая — в середине прохода
Есть незамерзающий водопроводный кран со шлангом, с помощью которого можно наливать воду в ведра в стойлах и мытья лошадей на улице.
Недостатки
Деревянная обшивка часто повреждается грызущими лошадьми, несмотря на обработку специальными составами.
Из-за отсутствия естественного освещения внутри конюшни телшовато.
Варианты
Установите лампы дневного света для обеспечения светом стойл и чердака.
Увеличьте размеры конюшни, чтобы добавить стойл или расширить жилое помещение.
Увеличьте высоту потолков над кормовой комнатой и комнатой снаряжения, чтобы увеличить доступное пространство и количество хранящихся запасов.
Поменяйте местами кормовую комнату и стойло в противоположном конце конюшни, чтобы за стойлом можно было наблюдать из жилой части конюшни, и установите смотровое окошко.

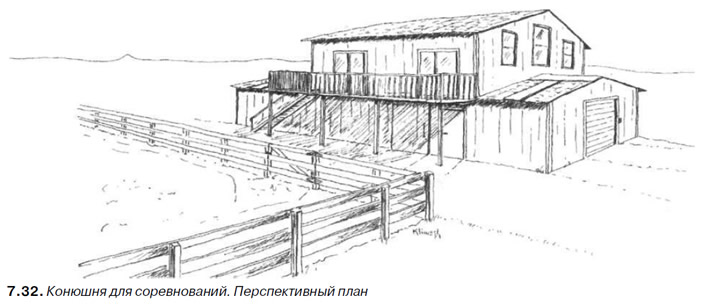

15. Конюшня для соревнований
Эта пятистойловая конюшня «на столбах» может, помимо непосредственно содержания лошадей, использоваться и для проведения соревнований и других подобных целей.
Размеры
- 11,0x22, 5 м;
- наклон крыши 4/12;
- высота до карниза 2,7 м;
- высота до нижнего конька 4,6 м;
- высота до верхнего карниза 6,1 м;
- высота до верхнего конька 7,9 м.
Особенности
В конце прохода поднимающаяся вверх дверь 2,7х3,7 м позволяет открывать проход, достаточно широкий, чтобы разойтись двоим людям, ведущим лошадь, а также для проезда пикапа, трактора или тележки, что удобно при чистке стойл.
Пять стойл 3,7х3,7 м снабжены автоматическими поилками и поворачивающимися вбок кормушками, которые можно загружать из прохода.
Два соседних стойла имеют подвижную, раздвижную стенку, что позволяет в случае необходимости делать двойное стойло для жеребых кобыл или для больных лошадей.
Два стойла в одном конце конюшни открываются в закрытые загоны, которые могут использоваться для вывода лошадей из стойл или для размещения двух дополнительных лошадей.
Комната снаряжения размером 3,7х4,3 м изолирована и защищена от грызунов.
Площадь для ветеринарного обслуживания забетонирована и имеет раковину с горячей и холодной водой для мытья и ветеринарных надобностей.
Трубчатая перегородка отделяет место мытья лошадей от места ветеринарного осмотра.
Сквозные двери обеспечивают проезд ветеринарной тележки.
Раздвижные двери шириной 2,1 м могут быть использованы для перемещения лошадей в конюшню или из нее. В открытом состоянии они обеспечивают сквозную вентиляцию конюшни.
Защищенная от грызунов кормовая комната размером 2,4х3,7 м имеет дверь для ежедневного прохода и наружную дверь для доставки зерна и кормления лошадей в загоне или выгоне.
Место хранения сена открывается в проход; там может храниться запас сена на несколько недель кормления.
Раздвижная дверь шириной 2,4 м в наружной стене конюшни позволяет делать запас сена без заезда транспорта в конюшню.
Расположенная в центре инструментальная комната позволяет хранить инструменты и тележки.
Лестница, начинающаяся за инструментальной комнатой, ведет на второй этаж.
Комната для встреч размером 7,3х11,6 м имеет естественное освещение от трех окон на каждой из стен и двух стеклянных дверей на балконе.
С балкона, выходящего на арену, можно наблюдать демонстрацию лошадей на арене, соревнования или учебные занятия.
Лестница, ведущая на балкон снаружи, обеспечивает другой вход в комнату встреч, а также может обеспечить эвакуацию при пожаре.
Кухня размером 3,7х4,3 м позволяет как готовить еду для участников встречи, так и собираться вместе.
Примыкающая к кладовке комната отдыха оборудована душем.
Кухня и кладовка оборудованы обогревателями для поддержания постоянной температуры; эти комнаты расположены под мойкой лошадей, и поэтому нет особых трудностей с проведением водопровода.
Недостатки
Звуки и движение открывающихся вверх дверей могут пугать лошадей, не приученных к этим звукам.
Второй этаж будет ограничивать высоту первого этажа: это уменьшает объем воздуха и вентиляцию в конюшне.
Отсутствие окон в стойлах, с одной стороны, увеличивает безопасность; с другой стороны, уменьшает естественную освещенность и вентиляцию в конюшне.
Только два стойла выходят прямо в загоны. Из трех остальных стойл лошадей надо будет проводить в загоны через конюшню.
Варианты
Переделайте комнату встреч в апартаменты.
Достройте загоны или выгоны из стойл там, где загоны и выгоны отсутствуют.
Постройте первый уровень высотой 3,4 м, вместо 2,7 м, для увеличения высоты.
Добавьте в стойла голландские двери или окна для увеличения освещенности и вентиляции.
Установите приточные вентиляторы для обеспечения соответствующей вентиляции, особенно в тех случаях, когда лошади постоянно находятся в конюшне.

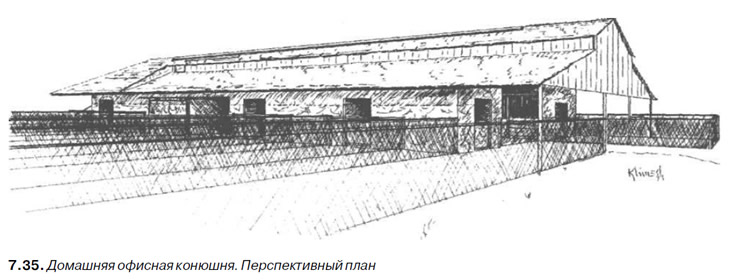

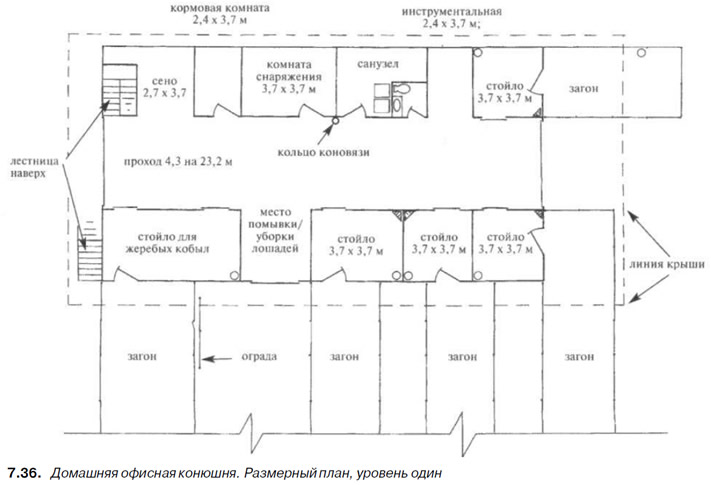

16. Домашняя офисная конюшня
Все больше и больше людей работают дома и могут проводить там все больше и больше времени, так что они могут обеспечить лучший уход за своими лошадьми. Здесь рассматривается пятистойловая конюшня со вторым этажом, оборудованным под офис, из которого можно наблюдать все, что происходит в конюшне и за конюшней.
Размеры
- 12,2х23,2 м;
- офис 4,9х7,3 м;
- наклон крыши 4/12;
- высота до карниза 3,1 м;
- высота до козырька 6,4 м.
Преимущества
Оштукатуренная поверхность и шиферная крыша делают здание относительно устойчивым к пожару и поэтому сравнительно дешевым при страховании во многих районах.
Бетонный пол в проходе и во всех комнатах, кроме стойл, уменьшает количество пыли и делает уборку относительно легкой.
Через боковые стенки, выполненные из полупрозрачного стекловолокна, стойла и проход освещаются естественным светом.
Боковые стенки конюшни над стойлами также выполнены из полупрозрачного пластика.
Удлиненная коньковая вытяжка обеспечивает нормальную вентиляцию в конюшне.
Крыша, выступающая с одной из боковых сторон на 1,5 м, обеспечивает защиту лестницы. С другого конца выступ крыши на 3,7 м обеспечивает навес над загонами. С боковой стороны загонов крыша выступает на 1,2 м, образуя козырек, защищающий двери от снега и дождя.
К зданию подведены две линии связи, одна из которых подключена к Интернету, а другая обеспечивает телефонную связь и подключена к аппарату в комнате снаряжения.
В офис можно заходить по наружной лестнице без захода в конюшню или по внутренней лестнице, которая идет из центрального прохода.

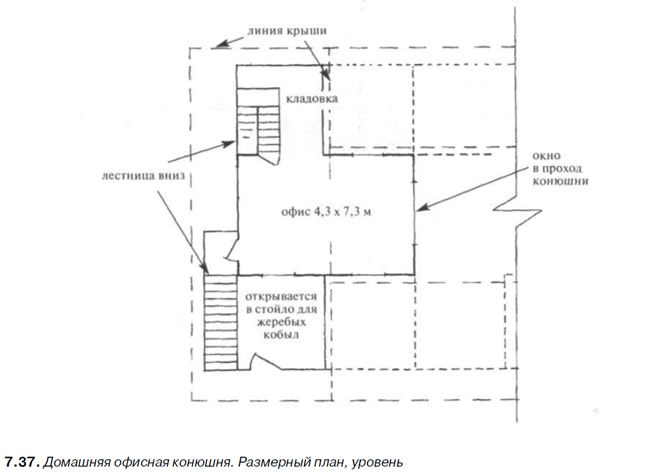

Боковые скаты крыши оканчиваются на полпути к офису, и крыша образует фактически один непрерывный покат от конька до козырька. Это дает пространство для размещения лестницы с одной стороны и окон — с другой стороны, которые выходят прямо из стойла для жеребых кобыл, расположенных ниже (это идеально для круглосуточного наблюдения). Большое внутреннее окно в центре офиса позволяет наблюдать центр прохода, стойла и комнату уборки. Из других окон офиса можно наблюдать наружные загоны на одной стороне конюшни и на одном из концов конюшни.
Безопасность конюшни обеспечивается отсутствием окон и дверей на стороне, противоположной загонам Сторона с загонами выходит на улицу или дорогу; на другой стороне обычно находятся жилые дома, из которых можно наблюдать все происходящее в загонах.
Открывающиеся вверх электрические двери по обеим сторонам проходов управляются от кнопки и позволяют механическому транспорту проезжать по проходу. Это обеспечивает легкость проведения работ по кормлению и уходу за лошадьми, а также проведение ветеринарных и кузнечных работ.
В комнате уборки лошадей, ветеринарной и по-мывочной комнатах стоят раздвижные двери 2,4х2,4 м, в которые может заезжать грузовой автомобиль из прохода или со стороны загонов.
Огороженный паддок снаружи помывочного стойла имеет бетонный пол, который служит летней площадкой для помывки и уборки лошадей и дополнительным местом для ветеринарных и кузнечных работ.
Ограждение в виде V-образной решетки — одно из самых безопасных для лошадей. Решетка сверху и снизу обрамляется поперечной трубой. Дополнительная нижняя труба зарыта в землю на глубину 10 см.
Загоны вместо простой перегородки разделены буферной зоной шириной 2,4 м для предотвращения игр и столкновений лошадей, так как это может вызвать и травмы лошадей, и повреждения загонов.
Голландские двери, которые могут открываться для вентиляции, расположены между стойлами и загонами, а раздвижные двери ведут из стойла в проход.
Комната обслркивания снабжена всем необходимым для мытья и сушки упряжи и другого снаряжения. В ней достаточно места для стоек, полок и шкафов для хранения. Рядом с комнатой обслуживания находится туалет, в котором общая водопроводная сеть с комнатой обслуживания.
Место для хранения сена достаточно большое для запаса на несколько недель.
Рядом находится и кормовая комната, защищенная от грызунов.
Недостатки
Входы и выходы ограничены поднимающейся вверх дверью и раздвижной дверью в помывочном стойле.
Лошади могут запутаться гривой или хвостом в V-образной сетке и повредить их.
Варианты
Сделайте загоны нужной длины в пределах доступного пространства
Поставьте дополнительные двери снаружи в комнату обслуживания, место хранения сена и инструментальную комнату.
Замените V-образную сетку стальными панелями, или виниловыми брусьями, или другим ограждением.
Устраните буферные зоны между загонами, расширьте загоны и уменьшите количество загородок.
Увеличьте размеры конюшни со стороны, противоположной лестнице, чтобы разместить больше стойл.
Расширьте второй этаж над проходом, чтобы сделать апартаменты или офис больше.
