Выбор площадки новой электростанции является начальным и одним из наиболее ответственных этапов проектирования, так как принятое решение в значительной степени определяет сроки и стоимость строительства, возможность эффективной эксплуатации объекта. Оптимальное решение этой задачи возможно только в результате тщательного анализа вопросов экономического, социального, физико-географического, технического характера, а также перспектив развития энергетики и сопряженных с ней отраслей. Только учет всех факторов, прямо или косвенно влияющих на размещение энергетического объекта, позволяет правильно выбрать площадку для его строительства.
Вопрос о размещении энергетического объекта решается последовательно, начиная с разработки перспективного плана развития отрасли и кончая утверждением проекта электростанции.
На основе перспективного плана развития энергетики составляются схемы развития энергосистем и межсистемных связей в увязке с перспективами развития топливных ресурсов, балансами энергосистем, размещением и энергоемкостью потребителей. В указанных схемах развития определяются экономический и административный районы возможного размещения ТЭС. Руководствуясь утвержденной схемой развития энергосистемы, разрабатываются обосновывающие материалы (ОМ) строительства ТЭС, в которых определяются конкурентные пункты размещения и на основе их технико-экономического сравнения и согласований с заинтересованными организациями и ведомствами устанавливается район строительства новой электростанции. В ОМ строительства новой электростанции определяется ее тип (КЭС, ТЭЦ, АЭС, АТЭЦ), единичная мощность агрегатов, их количество,, для ТЭС на традиционном топливе род топлива (с указанием района добычи).
При выборе площадки для новой ТЭС следует учитывать требования, предъявляемые к строительству тепловой электростанции по обеспечению эффективности капитальных вложений, снижению эксплуатационных расходов, а также требования строительной географии. Основными условиями, предопределяющими выбор места размещения ТЭС, являются:
- наличие площадей, достаточных для размещения всех сооружений электростанции, при этом размеры и конфигурации площадки должны обеспечивать возможность подтвержденного технико-экономическими расчетами расширения;
- соответствие площадки требованиям технологического процесса;
- благоприятный рельеф местности и геологические условия, обеспечивающие быстрое сооружение ТЭС с минимальными затратами;
- наличие железнодорожной связи с железнодорожными путями общего пользования и местом добычи топлива; автодорожной связи с автодорогами общего пользования, с железнодорожной станцией примыкания, с районным или областным центром;
- близость карьеров или залежей строительного песка и камня;
- наличие достаточных источников питьевого и технического водоснабжения;
- возможность расположения ТЭС на землях несельскохозяйственного назначения или непригодных для сельского хозяйства (при отсутствии таких земель — на сельскохозяйственных угодьях низкого качества);
- возможность расположения площадки не в местах залегания полезных ископаемых, не в зонах обрушения выработок и не на карстовых или оползневых участках.
Площадка новой электростанции должна располагаться в увязке с системными и межси-стемными связями и обеспечивать возможность выдачи мощности по намечаемым ЛЭП. Расположение площадки ТЭС, потребляющей привозное топливо, должно увязываться со схемой развития железных и автомобильных дорог и грузопотоков по ним, водных путей, трубопроводного или других видов транспорта. Для ТЭЦ площадка располагается, как правило, в центре тепловых нагрузок с учетом перспективного развития энергопотребителей.
Места золошлакоотвалов и шламонакопи-телей должны располагаться с подветренной стороны за пределами площадки и охранной зоны источников водоснабжения.
Производство изысканий, начиная с выбора площадки, следует выполнять в максимально полном объеме, с тем чтобы на стадии рабочего проектирования производить только уточнения изысканий под отдельные объекты или узлы ТЭС. Недостаточность материалов изысканий по выбору площадок к моменту начала проектирования приводит, как правило, к удорожанию и удлинению сроков строительства, а очень часто и к увеличению эксплуатационных затрат.
Наличие на площадке высокого уровня грунтовых вод значительно снижает расчетное сопротивление грунта и создает трудности при производстве строительных работ, так как при этом требуются водоотлив, гидроизоляция подземных сооружений и дренаж промплощадки. В связи с необходимостью увеличения откосов котлованов увеличивается объем земляных работ. Удорожание строительства из-за высокого уровня грунтовых вод составляет примерно 2—3 % общей стоимости строительства. При сооружении электростанции стоимостью 800—1200 млн. руб. удорожание от высокого уровня грунтовых вод составит 16—36 млн. руб.
Непременным условием является размещение площадки в зоне, не затопляемой паводковыми водами.

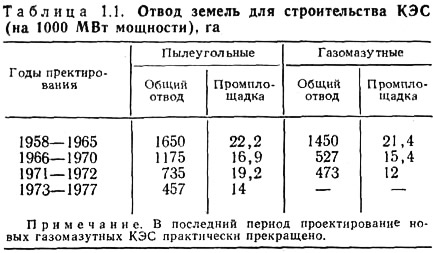

Основная задача проектных организаций при разработке генеральных планов ТЭС — это сокращение отвода и обеспечение рационального использования земель (табл. 1.1). Приближенные значения площадей, необходимых для размещения сооружений КЭС и ТЭЦ, приведены в табл. 1.2, из которой видно, что рост мощности электростанций с 400 до 9000 МВт вызывает сравнительно незначительное увеличение территории самой электростанции в пределах ограды. Поэтому удельные затраты на подготовку и освоение площадки, на все виды коммуникаций, благоустройство, связь и сигнализацию при сооружении мощных ТЭС уменьшаются в несколько раз. Желательно, чтобы площадки имели соотношение сторон 1:2 или 2,5:4.
Потребность в земельных ресурсах для размещения золошдакоотвалов определяется для первой очереди ТЭС исходя из 5-летнего периода эксплуатации, а общая площадь — исходя из 25-летнего периода эксплуатации. При этом в дальнейшем предполагается наращивание золоотвалов без увеличения их площади. Предполагается, что использование золошлаковых остатков в строительстве должно значительно возрасти, что приведет к сокращению объемов золоотвалов.
Для перспективных типов КЭС в зависимости от их мощности и вида угольного топлива потребность в отчуждении земель для золоотвалов лежит в пределах 36—390 га (для канско-ачинских углей — 150 м2/МВт, для кузнецких — 260 м2/МВт).
Для ТЭЦ, как правило, выбор золошлакоотвалов следует производить из расчета 5-летнего периода эксплуатации с использованием золошлаков в строительстве.
Под золошлакоотвалы наиболее целесообразно отводить непригодные или малопригодные даже для промстроительства земли: овраги, выработанные карьеры и т. п. При этом необходимо учитывать, что эти участки после засыпки их золошлаками могут быть приведены в культурное состояние планировкой поверхности с последующим нанесением слоя грунта и посевом трав.
Показателями землеиспользования могут Служить удельный отвод земель (га/МВт или га/1000 МВт) и плотность застройки.
Удельный отвод земель для КЭС изменяется в широких пределах в зависимости от используемого топлива: атомные 0,12—3,41 га/ МВт; угольные — 0,28—2,21 га/МВт; газомазутные — 0,11—1,88 га/МВт.
Разница в удельных показателях в основном определяется системой технического водоснабжения. Меньшие значения относятся к прямоточным системам на реках, прямоточно-оборотным с использованием комплексных водохранилищ или больших озер и оборотным системам с градирнями, а большие значения — к системам со вновь создаваемыми водохранилищами. Удельные потребности в земле, связанные с типом водоохладителя, составляют от 0,02 до 2,3 га/МВт, что соответствует 20—70 % общего отвода земель.
Создание искусственных водохранилищ на реках и водохранилищ наливного типа связано с затоплением больших земельных площадей. Так, для крупных электростанций на традиционном топливе мощностью 4000—5000 МВт площадь водохранилища составляет 2000—2500 га (0,5 га/МВт), а на ядерном горючем — 3200—4000 га (0,8 га/МВт), или 80—90% общего отвода земель. Следует отметить, что водоохладитель при глубине от 8 до 20 м с учетом использования холодных глубинных вод может иметь размеры примерно в 1,5 раза меньшие, чем при глубине от 2,5 до 4 м. Площади, занимаемые градирнями, составляют около 30—35 га.
При переходе от газомазутного к угольному топливу удельная потребность в земле возрастает в основном из-за строительства золоотвалов, на долю которых приходится 20—40 % отводимых земельных угодий.

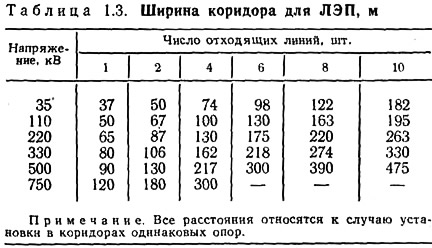

На площадке ТЭС предусматривают коридоры для выхода линий электропередачи с ОРУ, расположенных на территории электростанции. Ширина коридора, занимаемого ЛЭП, определяется числом линий и их напряжением (табл. 1.3).
Отвод земель под промышленную площадку, склад топлива и временные здания и сооружения в процентном отношении сравнительно невелик (10—20%). Абсолютные размеры отводимых земель составляют: под пром-площадку — от 22 до 140 га; под склад топлива — от 5 до 60 га; под временные здания и сооружения — от 30 до 70 га.
Анализ проектных решений показал, что многие КЭС, аналогичные по мощности, топливу и назначению, сильно отличаются по размерам промплощадки и стройбазы. Указанный разброс в большинстве случаев объясняется различной плотностью застройки территории, которая изменяется от 36 до 80 %, что свидетельствует о наличии резервов снижения потребности в отводе земли при строительстве КЭС.
Потребность в земельных ресурсах для прочих объектов КЭС (транспортные коммуникации, очистные сооружения и др.), включая неиспользуемые земли, оценивается ориентировочно для новых КЭС в размерах 120 % площади основной промышленной площадки (промплощадка и стройбаза). Указанное соотношение может быть принято для оценки отчуждаемых земель для перспективных типов КЭС.
Площади, занимаемые временными зданиями и сооружениями, определяются по эмпирической формуле, полученной на основе анализа проектных показателей 28 электростанций с учетом тенденции к дальнейшему сокращению отводимых площадей в 1990—2000 г.:
где Sуд — удельная площадь временных зданий и сооружений, м2/МВт; NТЭС, Nбл — установленная мощность ТЭС и блока, МВт.
Площади жилых поселков определяются в зависимости от численности строительно-монтажных и эксплуатационных кадров.
Размер территории жилого поселка определяется исходя из нормы 10 га на 1000 жителей. Указанная величина соответствует норме жилой площади 10 м2/чел. Намеченное увеличение нормы благодаря повышению этажности застройки, по всей вероятности, не приведет к росту удельной площади жилпоселка.

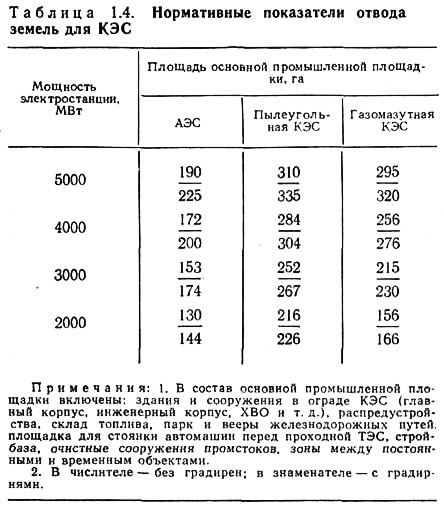

В основу прогноза потребности КЭС в земельных ресурсах положены Нормативные показатели по отводу и использованию земель для строительства электростанций, разработанные институтом Теплоэлектропроект (1974 г.). Приведенные в табл. 1.4 Нормативные показатели основной промышленной площадки соответствуют этапу проектирования 1976—1980 гг. й могут быть использованы для оценки потребности КЭС в земельных ресурсах.
Площадки электростанций зачастую размещаются на землях, пригодных для использования в сельском хозяйстве. Опыт показал, что невозможно запроектировать электростанцию, которая располагалась бы без использования пашни, лугов или других сельскохозяйственных угодий. Сельскохозяйственные угодья, занимаемые промышленностью, и в том числе электростанциями, измеряются сотнями тысяч гектаров. Необходимо учитывать ценность земель и стоимость их восстановления, что позволит повысить экономическую обоснованность решений при выборе площадки. При обосновании изъятия сельскохозяйственных угодий следует использовать удельные показатели использования сельскохозяйственных земель Sс.худ и пашни Sпуд:
где Fc.x — площадь изъятых сельскохозяйственных земель, га; Fп — площадь изъятых пахотных земель, га; Nуст — установленная мощность электростанций, МВт.
Необходимо рассматривать не только земли, бывшие в сельскохозяйственном обороте, но и земли пригодные для использования. При экономическом обосновании необходимости размещения площадки электростанции на сельскохозяйственных угодьях важно проанализировать и вопрос о времени использования земель для строительства и эксплуатации. Это необходимо, с одной стороны, для определения потерь сельскохозяйственной продукции во время строительства и эксплуатации ТЭС, а с другой, для оценки стоимости восстановления земель (приложение II).
Методика определения потерь сельского хозяйства от изъятия земель, а также стоимости их восстановления и эффекта от строительства компенсирующих предприятий изложена в «Инструкции о порядке возмещения землепользователем убытков, причиненных изъятием или временным занятием земельных участков, а также потерь сельскохозяйственного производства, связанных с изъятием земель для несельскохозяйственных нужд».
Санитарные нормы и нормы охраны среды
Площадка ТЭС, стройбаза, жилой поселок, водоохладитель, золошлакоотвалы должны быть расположены так, чтобы между ними были минимально допускаемые санитарными нормами расстояния, что уменьшает длину связывающих их коммуникаций, а следовательно, и их стоимость.
Площадки, намеченные для строительства электростанций и поселков, должны удовлетворять санитарным требованиям в отношении загазованности, прямого солнечного облучения, естественного проветривания и др. Тепловые электростанции должны быть расположены по отношению к ближайшему жилому району с подветренной стороны для господствующих ветров и отделены от жилых районов санитарно-защитными зонами (разрывами). Господствующее направление ветров следует принимать по средней розе ветров теплого периода года на основе многолетних наблюдений.
Санитарно-защитной зоной считают территорию между тепловой электростанцией (дымовыми трубами) и жилыми и культурно-бытовыми зданиями. В санитарно-защитной зоне допускается располагать пожарное депо, помещения охраны, гаражи, склады, административно-служебные здания, столовые, амбулатории, торговые здания, бани, прачечные и т. п., а также жилые здания для аварийного персонала и охраны. Размеры санитарно-защитной зоны ТЭС зависят от зольности топлива и его часового расхода и согласовываются с органами Государственной санитарной инспекции (ГСИ). Для электростанций, работающих на газовом и жидком топливе, санитарно-защитные зоны принимают как для ТЭС на угольном топливе при зольности топлива до 10%.

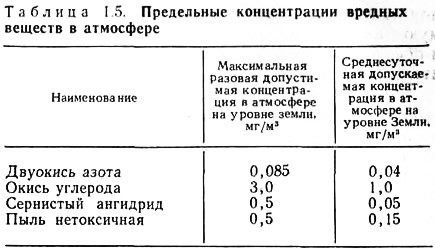

В соответствии с ГОСТ 17.2.3.02-78, устанавливающим допустимые выбросы в атмосферу, для предотвращения и максимального снижения организованных и неорганизованных выбросов вредных веществ при работе ТЭС должны быть использованы наиболее современные технология, методы очистки и другие технические средства в соответствии с требованиями санитарных норм проектирования промышленных предприятий. Предельно допустимые выбросы (ПДВ) и временно согласованные выбросы (ВСВ) и их обоснование должны быть согласованы с органами, осуществляющими государственный контроль за охраной атмосферы от загрязненйя, и утверждены в установленном порядке.
Рассеивание вредных веществ в атмосфере за счет увеличения высоты их выброса допускается только после применения всех имеющихся современных технических средств сокращения выбросов.
С целью создания более благоприятных условий для рассеивания оставшихся выбросов сооружаются дымовые трубы высотой 250—420 м и более. Такая высота обеспечивает концентрацию выбросов на уровне дыхания в пределах, допускаемых санитарными нормами. Предельные концентрации вредных веществ, определенные нормами СН 245-71 и инструкцией Минздрава СССР 2063-79, приведены в табл. 1.5.
Источники водоснабжения

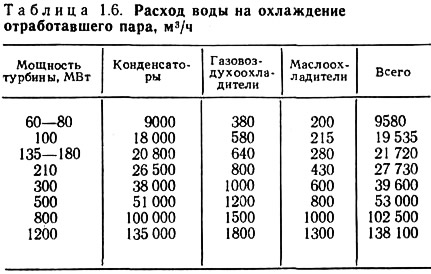

Основное количество воды на ТЭС требуется для конденсации отработавшего в турбине пара. В табл. 1.6 приведены расходы воды для летнего периода при прямоточной системе технического водоснабжения (для зимнего периода количество воды может быть уменьшено, как правило, в 1,3 раза). При подсчете общего расхода воды не следует учитывать расход воды на гидравлическое золошлакоудаление, который в 10—15 раз превышает количество удаляемых шлаков и золы, причем безвозвратная потеря воды составляет 20—25 % общего расхода на золошлакоудаление. Вода на подпитку системы гидравлического золошлакоудаления подается, как правило, после использования ее в конденсаторах турбин.
С ростом мощности электростанций техническое водоснабжение приобретает все более решающее значение при выборе места размещения ТЭС. С одной стороны, трудно выбрать площадку КЭС у реки, которая могла бы служить источником для прямоточного водоснабжения. С другой стороны, стоимость технического водоснабжения при переходе от прямоточной системы на оборотную возрастает с 4—5 до 20 руб и более на 1 кВт установленной мощности. Исключительно большое значение приобретает возможность размещения электростанций вблизи рек, озер и устройства систем прямоточного водоснабжения. Прямоточная система обеспечивает наилучшие эксплуатационные показатели, так как имеет самую низкую температуру охлаждающей воды и обеспечивает минимальные затраты на строительство.
Однако применение прямоточных систем ограничивается требованиями Правил охраны поверхностных вод от загрязнения сточными водами, согласно которым подогрев воды в источнике водоснабжения в расчетном створе после сброса теплых вод ТЭС не должен быть более 3°С летом и 5°С зимой. Это обстоятельство требует, чтобы минимальные расходы воды в реке но крайней мере в 3 раза превышали потребные расходы ТЭС.
Технико-экономическими расчетами определено, что удельные капитальные вложения в систему технического водоснабжения на 1 кВт установленной мощности составляют в среднем:
- при использовании для технического водоснабжения ТЭС водохранилищ гидроэлектростанций 6—7 руб.;
- при специально создаваемых речных водохранилищах-охладителях 11 —12 руб.;
- при наливных водохранилищах-охладителях 14 руб.;
- при оборотных системах с градирнями 18—24 руб.
Размещение ТЭС у рек должно производиться с учетом расположения на них работающих или проектируемых гидроэлектростанций. Если гидроэлектростанция действует, то при выборе площадки ТЭС в верхнем бьефе следует учитывать колебания отметок воды между НПУ (нормальный подпертый уровень) и УМО (уровень мертвого объема) водохранилища. Колебания отметок воды и удаленность ТЭС от русла реки может привести к усложнению и удорожанию гидротехнических сооружений, на что должно быть обращено при выборе площадки особое внимание.
Следует иметь в виду, что при использовании водохранилищ ГЭС желательно возможно меньшее колебание уровня воды в нем. Колебание уровня воды свыше 8—10 м ставит под сомнение целесообразность использования водохранилища ГЭС для водоснабжения ТЭС, так как увеличение подъема воды только на 1 м вызывает дополнительный расход электроэнергии на собственные нужды ТЭС мощностью 4000 МВт в размере 15—20 млн. кВт-ч в год, что при стоимости 1 коп/(кВт-ч) принесет ущерб народному хозяйству в размере около 150—200 тыс. руб/год. Кроме того, колебание уровня воды вызывает дополнительное увеличение капитальных вложений в водозаборные и водосбросные сооружения ТЭС. Таким образом, при выборе площадки следует тщательно учитывать возможные колебания уровня воды в водохранилище или реке.
Желательно, чтобы отметка планировки площадки превышала пьезометрический уровень воды в сбросных каналах примерно на 3 м, что позволяет использовать сифонное действие сливных трубопроводов циркуляционной воды в пределах 7,5 м (из расчета расположения выходного патрубка конденсатора на высоте 4,5 м над полом машинного отделения).
Выполнение этих условий в некоторых случаях может привести к большим объемам земляных работ при планировке площадки, т. е. к росту капитальных затрат на сооружение ТЭС. Невыполнение же этих условий может в свою очередь привести к увеличению расходов электроэнергии на собственные нужды ТЭС из-за необходимости подачи воды на дополнительную высоту. Обоснованное решение этого вопроса при определении нулевых отметок главного корпуса требует специальных технико-экономических расчетов.
Снижению расходов электроэнергии на собственные нужды за счет снижения напора насосов циркуляционного водоснабжения, как правило, уделяется при выборе площадок ТЭС большое внимание. Если раньше напор этих насосов составлял 15—17 м, то теперь для прудовых систем стремятся выбирать площадки, для которых требуемый напор насосов был бы не более 7—12 м. Для этого при проектировании ТЭС большой мощности главный корпус с машинным залом, обращенным в сторону водного источника, предпочитают размещать у самого берега.
При выборе места водохранилища необходимо стремиться к уменьшению объемов работ по сооружению каналов, плотин, дамб и в то же время находить площадки с удовлетворительными геологическими условиями (допустимая фильтрация под гидросооружениями и через ложе водохранилища). При отчуждении земель для площадки и водохранилища следует избегать больших сносов селений, переноса дорог и других искусственных сооружений, а также затоплений ценных сельскохозяйственных угодий.
При выборе мест размещения электростанций необходимо выявить источники питьевой воды. Это особенно важно для районов с бедными водными ресурсами. Потребность в воде для поселка эксплуатационных и строительно-монтажных кадров (при максимальном развороте работ) для ТЭС мощностью 600—1200 МВт — 180 м3/ч, 1200—2400 МВт — 240 м3/ч, 4000 МВт — около 400 м3/ч, питьевую воду следует искать и при наличии реки, так как при расположении площадки ТЭС ниже сброса в реку хозяйственных, фекальных и промышленных стоков воду для питьевых целей забирать из реки не разрешается. В качестве источника хозпитьевого водоснабжения стараются использовать в первую очередь подземные воды.
Транспортные связи
Одним из основных условий при выборе размещения новой ТЭС является наличие железнодорожной связи с железнодорожными путями общего пользования и местом добычи топлива и автодорожной связи с железнодорожной станцией примыкания, с районным или областным центром. При размещении ТЭС вблизи места добычи целесообразно пути для подачи топлива сооружать без захода на железнодорожные пути МПС. Желательно, чтобы протяженность внешних железнодорожных путей не превышала 8—12 км при разности отметок начала и конца пути, обеспечивающей соблюдение нормальных уклонов пути при наименьших объемах земляных работ. Кроме того, следует предусмотреть, чтобы на трассе железнодорожных путей не требовалось строительства крупных искусственных сооружений. Примыкание к железнодорожным путям следует осуществлять по направлению грузопотока к электростанции.
Автодорожную связь площадки ТЭС с дорогами общего пользования, с железнодорожной станцией, районными и областными центрами следует иметь также возможно более короткой, без сложных искусственных сооружений.
Железнодорожные пути ТЭС состоят из трех отдельных участков: приемо-сдаточных путей на железнодорожной станции примыкания к магистральной железной дороге; путей на площадке электростанции (на разгрузочные устройства, склад топлива, главный корпус); соединительных путей между приемной станцией и путями на площадке электростанции. Приемо-сдаточные пути могут быть сооружены вне железнодорожной станции, если она стеснена, и располагаться непосредственно возле ТЭС. Для этой цели при выборе площадки электростанции следует предусматривать дополнительную площадь 4—5 га.
Топливо по железнодорожным путям подается составами, при этом грузоподъемность и количество маршрутов в сутки зависят от марки угля, его теплоты сгорания и мощности электростанции. На электростанцию мощностью 1260 МВт необходимо подать в сутки 24700 т топлива, или 11 маршрутов по 3200 т, а мощностью 4000 МВт — 51000 т, или 12 маршрутов по 6000 т. По схеме топливоподачи на ТЭС все составы должны быть приняты на приемо-сдаточные пути, затем поданы к ваго-ноопрокидывателям и после повагонной разгрузки выведены на порожняковый путь.
Для того чтобы условия работы железнодорожного транспорта на ТЭС не оказывались тяжелыми, при выборе площадки электростанции проектирующей организацией должно быть проведено рекогносцировочное обследование существующих железнодорожных путей и должны быть определены: место примыкания железнодорожной ветки к магистральной железной дороге; место устройства приемо-сдаточных путей (на железнодорожной станции примыкания или на особой станции, расположенной около ТЭС, или на самой площадке электростанции); длина соединительной железнодорожной ветки и возможность присоединения к этой ветке; наличие на трассе искусственных сооружений (мостов, путепроводов); примерные условия сооружения полотна железнодорожного пути (грунты на трассе, наличие скальных выемок и пр.); возможные уклоны или подъемы, а также радиусы закругления.
Примерно эти же вопросы должны быть рассмотрены при выборе площадки и для автомобильных путей с определением необходимой категории дорог.
