Монтаж сеток и каркасов осуществляется с применением крана. Если масса армоэлемента составляет не более 100 кг, то непосредственно к конструкции подача осуществляется пакетами. Арматурщик 2-го разряда стропит пакет сеток (каркасов) и подает команду крановщику о перемещении арматуры. Арматурщик 3-го разряда принимает пакет сеток и освобождает стропы. Далее сетки и каркасы оба рабочих разносят вручную и укладывают на прокладки. При массе одного армоэлемента более 100 кг доставка к месту установки производится краном по несколько штук сразу, и затем осуществляется их раскладка в проектное положение грузоподъемным механизмом. В этом случае к указанному звену добавляется арматурщик 4-го разряда, который принимает участие в раскладке сеток в проектное положение.
Если арматурные стержни должны располагаться в конструкции в вертикальной плоскости взаимно перпендикулярно (обычно арматура стен), то армирование рекомендуется вести в такой последовательности. Предварительно арматурщики 2-го и 3-го разрядов выставляют вертикальные стержни на расстояние, равное длине горизонтального прутка. Вертикальные стержни крепят два арматурщика 4-го и 3-го разрядов сваркой (вязкой) к выпускам и горизонтальным стержням, из которых сначала устанавливают нижний и верхний. На время армирования .одну сторону опалубки не устанавливают.
Арматура плитных и стеновых конструкций комплектуется из готовых сварных рулонных или плоских сеток, раскладываемых в опалубке между балками и прогонами, закрепляемыми в проектное положение. Стыки сварных и вязаных сеток и каркасов с диаметром рабочей арматуры не более 32 мм могут быть выполнены без сварки внахлестку.

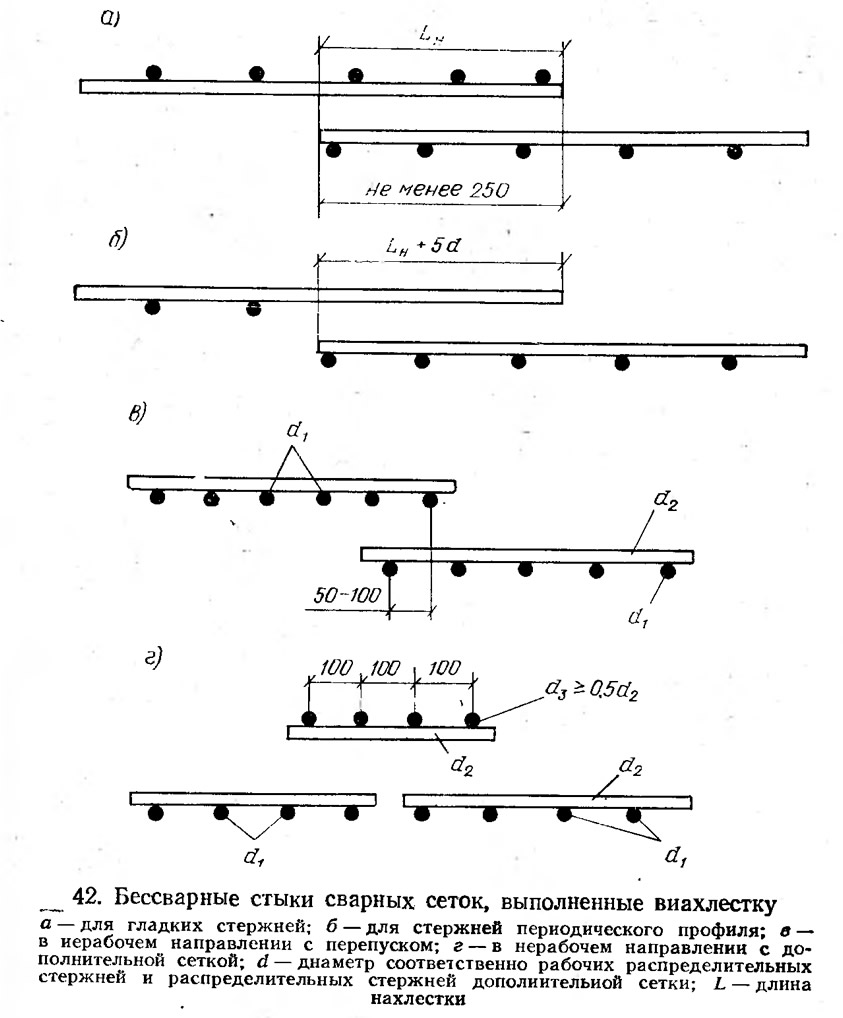

Если сварные сетки образованы гладкими круглыми стержнями, в зоне стыка располагается не менее двух поперечных стержней (рис. 42, а). При стержнях периодического профиля установка дополнительных поперечных стержней в зоне стыка необязательна, но необходимо при этом увеличить длину нахлестки на пять диаметров рабочих стержней (рис. 42, б).
Отклонения размеров сварных сеток и плоских каркасов, поступающих на строительную площадку, от проектных не должны превышать:
- по длине сеток и каркасов — 20 мм;
- по ширине сеток и высоте каркасов — 10 мм;
- расстояния между стержнями — 5 мм;
- прямолинейность сеток и каркасов в плоскости изделия и в перпендикулярном ей направлении при стержнях диаметром до 12 мм — 10 мм, если более 12 мм — 15 мм.
При установке арматуры толщина защитного слоя бетона должна быть не менее 15 мм для плитных и стеновых конструкций толщиной более 100 мм и не менее 10 мм для тех же конструкций толщиной до 100 мм. Для арматуры фундаментов при наличии подготовки и фундаментных балок толщина защитного слоя нижней арматуры фундаментов должна быть не менее 35 мм. При отсутствии подготовки фундаментов эта толщина должна быть не менее 70 мм. Для колонн и балок при диаметре рабочей арматуры до 20 мм защитный слой должен быть не менее 20 мм, соответственно при диаметре 20 мм — 25 мм и диаметре 35 мм — 30 мм.
Допустимые отклонения при установке арматуры, мм, не более:
в расстояниях между отдельными стержнями:
- для колонн, балок и арок — ±10;
- для плит, стен и фундаментов — ±20;
- для массивов — ±30;
в расстояниях между ребрами арматуры по высоте:
- в конструкциях толщиной более 1 м и фундаментах — ±20;
- в балках, арках, плитах толщиной более 100 мм — ±5;
- в расстояниях между хомутами балок, колонн и между связями арматурных каркасов — ±10;
в толщине защитного слоя:
- в массивах толщиной более 1 м — ±20;
- в фундаментах — ±10;
- в прочих конструкциях — ±5.
Приемка смонтированной арматуры перед бетонированием оформляется актом. Приемка производится на основании визуального осмотра и инструментальной проверки размеров и их соответствия проекту. Выполненные при монтаже арматуры сварные стыки и швы контролируют визуально и выборочными испытаниями образцов, вырезаемых из отдельных частей конструкции по согласованию с приемщиками. При стыковании нерабочей (монтажной, распределительной) арматуры величина нахлестки составляет 60 мм при стержнях диаметров до 4 мм и 100 мм при большом диаметре (рис. 42,в). Величина перепуска рабочих стержней на монтаже может быть принята равной 30 диаметрам рабочей арматуры. При этом обеспечивается их надежная анкеровка в бетоне.
