Применение транспортеров, бетоноукладчиков и мототележек

Для бетонирования массивных конструкций, а также линейно-протяженных сооружений и в стесненных условиях бетонную смесь можно доставлять ленточными транспортерами (конвейерами). Производительность их довольно высока — до 70 м³/см.

В гидростроительстве транспортеры применяют для подачи смеси непосредственно от бетоносмесительной установки непрерывного действия к месту укладки. При этом общая длина магистрального транспортера достигает 1500 м. Такие транспортеры собирают из отдельных типовых секций, устанавливаемых на инвентарные эстакады. Чтобы исключить влияние климатических условий и атмосферных осадков, магистральные транспортеры с большим сроком работы размещают в закрытых галереях или устраивают над ними навесы.

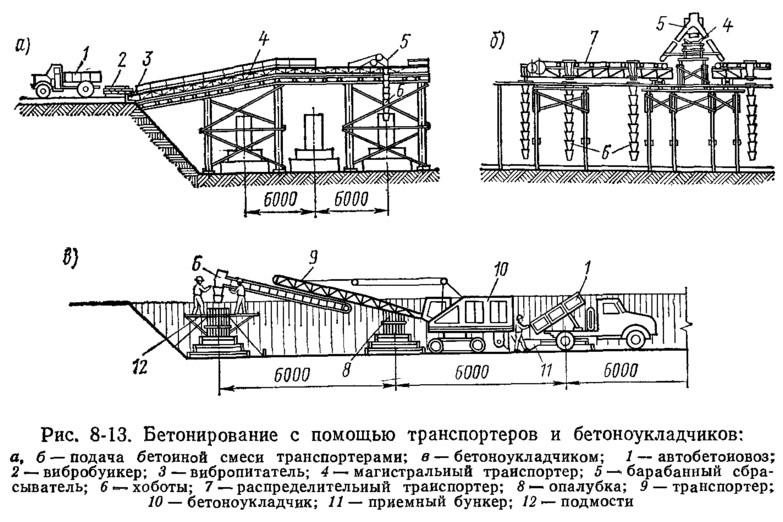

В промышленном строительстве транспортеры используют как внутрипостроечный транспорт при наибольшей длине магистральных линий порядка 200—250 м (рис. 8-13, а). При этом смесь, доставленную на объект бетоновозами, разгружают в вибробункер; из него через вибропитатель смесь попадает на магистральный транспортер, смонтированный на эстакаде. По барабанному сбрасывателю смесь подается на распределительные транспортеры, установленные под углом к магистральному. Далее по лоткам или звеньевым хоботам смесь попадает к месту укладки.

Для четкого взаимодействия магистральных и распределительных транспортеров, особенно при большой их длине, все вспомогательные механизмы оборудуют автоблокировкой. Скорость движения ленты транспортеров около 1 м/с. Подающая лента должна иметь крутолотковое очертание, что исключает потери смеси и уменьшает вероятность ее высыхания и расслоения.


Максимальный угол наклона транспортера принимают в зависимости от подвижности бетонной смеси. Для смесей с осадкой конуса до 4 см угол подъема не должен превышать 18°, угол спуска — 12°, а при осадке конуса до 6 см — соответственно 15 и 10°. Угол подъема можно увеличить до 30—40° при устройстве на ленте поперечных резиновых шпор.

При бетонировании с помощью транспортеров много времени уходит на вспомогательные работы: монтаж эстакад, установку и перестановку транспортеров, вибробункеров и т. д. Отсюда следует, что транспортеры целесообразно применять при большом объеме бетона, укладываемом с одной стоянки.

Бетоноукладчики представляют собой самоходные машины на гусеничном ходу (рис. 8-13, в). Из бетоновоза смесь разгружают в приемный вибробункер бетоноукладчика. Вибробункер со смесью поднимается с помощью гидроцилиндров и через секторный затвор смесь подают на транспортер, состоящий из двух секций. Это позволяет вести бетонирование в радиусе 3—20 м с поворотом стрелы с транспортером на 360°. Бетоноукладчики могут подавать смесь на высоту 8 м, а также опускать ее ниже стоянки с уклоном транспортера до 10°.

Бетоноукладчики рекомендуется применять для бетонирования рассредоточенных объектов (например, фундаментов под колонны), а также туннелей и других сооружений.

Транспортировать бетонную смесь горизонтально в пределах строительной площадки на небольшие расстояния можно мототележками, которые имеют сменные опрокидные ковши емкостью 0,3 м³. Мототележка с грузом около 1 т передвигается со скоростью до 38 км/ч.

Мототележки в связи с их мобильностью применяют для бетонирования полов, устройства подготовки и подбутки в стесненных условиях. Они могут передвигаться по соответственно рассчитанным настилам и подмостям и подавать смесь непосредственно в опалубку плит перекрытий, стен и т. п.
