Производство облицовочных работ

Технологический процесс облицовки состоит из операций по:

• сортировке и подготовке облицовочных изделий;
• приготовлению растворов, клеящих составов и крепей;
• подготовке и разметке поверхностей, подлежащих облицовке;
• установке маячных рядов;
• пробивке отверстий для анкеров или других крепежных деталей и производству собственно облицовочных работ с окончательной отделкой поверхностей.

Облицовку ведут либо непосредственно на строящемся объекте, либо в процессе изготовления изделий на предприятиях.

Крепление облицовочных материалов к стенам при наружной облицовке

При выбранном виде облицовки и способе ее крепления к стене должна обеспечиваться необходимая надежность ее совместной работы с материалом стены в период эксплуатации здания.

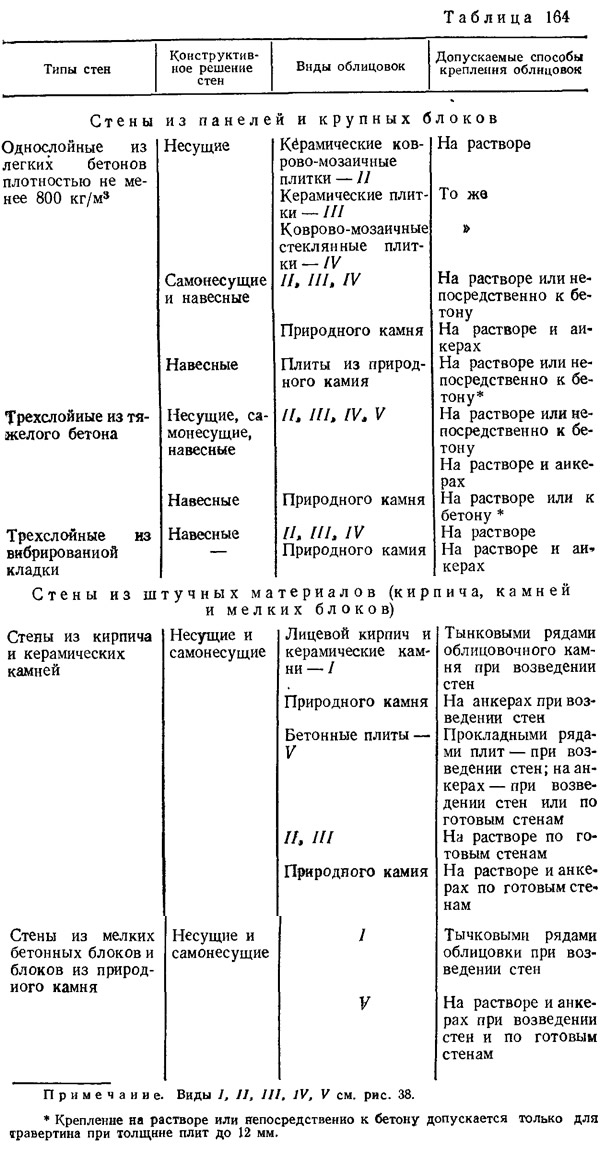

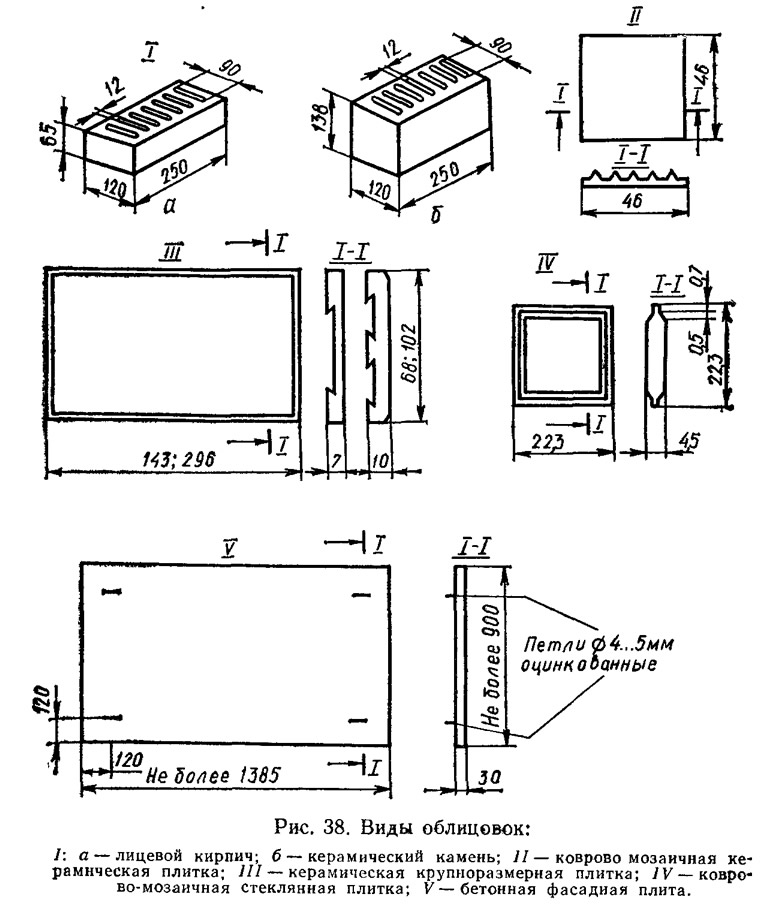

Классификация рекомендуемых видов облицовки и способов ее крепления в зависимости от конструктивных решений стен приведена в табл. 164, а виды облицовки — на рис. 38. Крепление облицовочных материалов к стенам может производиться: при помощи связи облицовочного слоя с материалом стены специальными прокладками-рядами из .материала облицовки, заходящими в стену (тычковые ряды при облицовке лицевыми кирпичами или прокладные ряды из плит при облицовке плитами); на слое раствора и анкерах; на слое раствора или непосредственно к бетону.

Облицовка панельных и блочных стен из бетона и виброкирпича, как правило, выполняется в заводских условиях.


Крепление облицовочных плит непосредственно к бетону допускается только для панелей из тяжелого и легкого бетонов, изготавливаемых с применением кварцевого песка.


При выполнени стен из штучных материалов (кирпича, керамических, бетонных или природных камней и мелких блоков) облицовка может быть выполнена при возведении стен или по готовой стене.

Стены из панелей и крупных блоков. Для облицовки бетонных одно-и трехслойных панелей, бетонных блоков и панелей из виброкирпича независимо от их конструктивного решения допускается применять коврово-мозаичные керамические и стеклянные плитки. Плитки крепят к панелям и блокам при их изготовлении в заводских условиях по технологии формирования изделий «лицом вниз», как правило, на промежуточном слое цементно-песчаного раствора. Толщина слоя раствора 15—20 мм, проектная марка указывается на чертежах и должна быть: для навесных стеновых панелей — не менее 100; для панелей и блоков в несущих и самонесущих стенах — 150.

Крепление коврово-мозаичных плиток непосредственно к бетону допускается производить при изготовлении панелей из тяжелого бетона или керамзитобетона на кварцевом песке.

В обоих случаях изготовление изделий необходимо производить с вибрированием на вибростоле.

При проектировании стен, облицованных коврово-мозаиччой плиткой, необходимо учитывать, что плитка поставляется наклеенной в ковры с шириной швов между ними не менее 4 мм.

Для облицовки панельных и блочных бетонных стен допускается применять керамические плитки более крупных размеров. При этом в случае облицовки несущих стен высота плиток не должна превышать 150 мм, самонесущих и навесных — 300 мм (при площади плитки не более 0,05 м²).

Для облицовки виброкирпичных панелей при всех конструктивных решениях стен применение плиток высотой более 150 мм не допускается.

Крупные керамические плитки можно укладывать по высоте изделия вертикально (наибольшим размером) и горизонтально. В последнем случае обеспечивается надежная совместная работа облицовки со стеной в условиях эксплуатации.

Плитки допускается раскладывать по фасаду с перевязкой и без перевязки швов.

Крупные керамические плитки крепятся на слое раствора. Крепление непосредственно к бетону допускается:

• при изготовлении панелей и блоков из тяжелого бетона для всех типов конструктивных решений стен;
• при изготовлении панелей и блоков из легкого бетона на кварцевом песке для навесных конструкций стен.

Облицовка однослойных панелей и блоков из легкого бетона в заводских условиях плитами из природного камня допускается только при самонесущих и навесных конструкциях стен: трехслойных панелей и блоков из тяжелого бетона — при всех конструктивных решениях стен. Размеры плит из природного камня должны быть не более 400X600 мм.

Крепление плит из природного камня к бетонным панелям и блокам в заводских условиях при несущих и самонесущих конструкциях стен допускается только на растворе и анкерах, при навесных конструкциях разрешается крепление на растворе. Марка раствора должна быть не ииже 100.

В случае изготовления навесных панелей из тяжелого бетона или легкого на кварцевом песке крепление плит допускается производить непосредственно к бетону.

Крепление только на растворе или непосредственно к бетону допускается для плит из травертина при толщине не более 12 мм.

Облицовочные плиты из природного камня в заводских условиях крепят к бетону на анкерах из нержавеющей стали диаметром не менее 4 мм.

Анкеры устанавливают из расчета один анкер на площадь плиты не более 0,1 м², но не реже чем через 30 см по высоте плиты. Глубина заделки анкера в плите — не менее 15 мм. Отверстия в плите для заделки анкеров должны иметь диаметр на 2 мм больше диаметра анкера.

Облицовку панелей из легкого бетона плитами из природного камня допускается применять при условии, если марка бетона не ниже 50.

Облицовка плита-ми из природного камня несущих конструкций однослойных панельных стен из легкого бетона допускается только при условиях установки облицовки на относе от стены в специальных креплениях. Толщина плит при этом должна быть не менее 30 мм. Размеры плит по фасаду принимают в зависимости от технологических возможностей их выпиливания и архитектурных требований.

Облицовочные работы начинают после полного окончания кладки стен и отделки фасада выше участка или яруса, отведенного под облицовку. В случае надобности устанавливают леса или подмости. Участок облицовки оснащается подъемными приспособлениями или кранами для перемещения тяжелых деталей.


При облицовке стен на высоту более 8 м необходимо разгрузить нижние ряды, для чего целесообразно опирать верхнюю часть облицовки на специальный железобетонный или другой пояс. Периодичность разгрузки поясов должна указываться в проекте.

Перед началом облицовки подготавливают поверхность: очищают ее от грязи, расчищают швы в кирпичной кладке и насекают бетонную поверхность. После этого размечают облицовку, провешивают и устанавливают гипсовые маяки или металлические порядовки.

Установку плит из природного камня начинают с углов, элементов цоколя, проемов и пилястр, после чего по зафиксированным рядам облицовывают поле стены. Сначала камни примеряют по месту насухо. В стенах размечают положение отверстий для крепей. Цокольный ряд камней укладывают на растворе. На постель из раствора (или свинцовую прокладку) устанавливают под шнур с проверкой отвесности следующий ряд облицовки и закрепляют его монтажным креплением. Тяжелые плиты крепят постоянными связями, которые временно зажимают деревянными клиньями, забиваемыми в гнезда.

Для установки и подъема облицовочных материалов не разрешается применять приспособления, которые могут повредить кромки.

Постели и тыльные стороны изделий должны быть тщательно очищены и промыты для получения прочного сцепления облицовочных материалов с раствором. Зазоры (пазухи) между облицовываемой конструкцией и плитами заливают раствором в несколько приемов во избежание смещения плит. Толщина шва устанавливается в зависимости от фактуры изделия.

Толщина швов облицовки и допускаемые отклонения, мм, в зависимости от фактуры лицевой поверхности следующие:

• Зеркальная, лощеная поверхность — 1,5±0,5
• Шлифованная, точечная, бугристая поверхность — 5±1
• «Скала» — 10±2

При лицевой кладке из пиленых камней ширина шва принимается 10 мм. При ширине шва до 1,5 мм детали сопрягают насухо или устанавливают с прокладками рольного свинца, а при ширине от 5 до 10 мм заполняют раствором. Ширину горизонтальных швов регулируют при помощи деревянных клиньев или прокладок. Вертикальные швы коио-патят на глубину 15—20 мм. После затвердения раствора конопатку и клинья удаляют. При зеркальной или лощеной фактурах и сопряжении насухо швы заполняют мастикой на натуральной олифе, при свинцовой прокладке отделывают расчеканкой заподлицо с поверхностью облицов-ки, при других фактурах — заполняют раствором и расшивают.

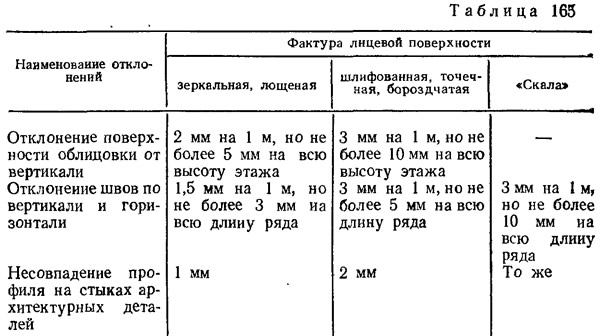

Точность установки деталей в облицовке принимается по табл, 165 в зависимости от фактуры.


На поверхности облицовки не допускаются высолы, грязные пятна, затеки раствора. Швы между плитами должны быть ровными. При проверке поверхности облицовки контрольной рейкой длиной 2 м просветы более 3 мм не допускаются: выщербины и зазубрины в кромках плит, а также сколы в углах не должны превышать 0,5 мм; зазоры между облицовкой и оконными и дверными наличниками, а также между облицовкой и поясами архитектурных членений здания допускаются не более 10 мм.

После выполнения работ по облицовке клинья и конопатку удаляют и приступают к отделке.

Облицовка стен из штучных материалов

Для облицовки стен, выполняемых из штучных материалов, применяется лицевой кирпич и керамические камни, керамические и бетонные плиты, плиты из природного камня.

Марка облицовочного материала должна быть, как правило, на одну ступень выше марки материала основной кладки, но ниже марки 75.

Для стен, выполняемых из силикатного кирпича и глины полусухим прессованием, применение в качестве облицовки Г-образных облицовочных плит не допускается.

При облицовке стен лицевым кирпичом перевязка лицевой и основа ной кладки стены осуществляется по многорядной системе.


Тычковые ряды, перевязывающие облицовку с кладкой из кирпича толщиной 65 мм, располагаются через пять ложковых рядов при облицовке полнотелым и через три при облицовке пустотелым кирпичом. При кладке стены из кирпича толщиной 88 мм тычковые ряды лицевого кирпича располагают через четыре ложковых ряда кладки, при кладке из керамических камней толщиной 138 мм — через три кладки (рис. 39).

Лицевая кладка из керамических камней перевязывается с основной кладкой из кирпича толщиной 65 мм через шесть рядов кирпичной кладки или через три ряда камней при кладке из керамических камней толщиной 138 мм (рис. 40).

Рекомендуется, как правило, производить перевязку лицевой и основной кладки сплошными тычковыми рядами. По фасаду облицовку можно укладывать с перевязкой и без перевязки вертикальных швов.

Облицовку Г-образными плитами перевязывают с основной кладкой заделкой в нее закладной части плиты на глубину не менее 75 мм.

Облицовку плоскими бетонными плитами, осуществляемую одновременно с кладкой, перевязывают с ней прокладными рядами плит, располагаемыми после каждого ряда плит по фасаду (рис. 41). Толщина плит принимается в этом случае равной высоте ряда кирпича, высота — не более 300 мм.

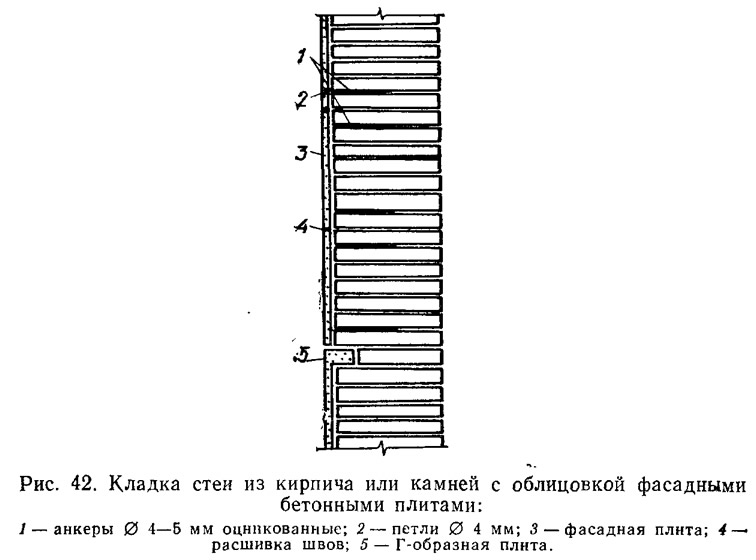

При установке в процессе кладки плоских бетонных плит на гибких связях (анкерах) их можно применять и более крупных размеров. Размеры плит в этом случае устанавливаются исходя из технологических условий их изготовления и архитектурных требований. При проектировании стен с облицовкой такими плитами является обязательным их опирание в уровне каждого этажа на специальные Г-образные элементы, заделанные в кладку, или на железобетонные пояса. Под опорной плитой или поясом на толщину облицовочной плиты оставляется компенсационный шов толщиной 20—25 мм, который заполняется мягкой прокладкой и с наружной стороны расшивается гидроизоляционной мастикой. Вертикальный шов между плитой и стеной следует заполнять раствором (рис. 42).

Стены из штучных материалов в процессе их возведения допускается облицовывать плитами из природного камня. Плиты могут крепиться вплотную к стене на растворе и анкерах и на относе от стены в специальных креплениях.

Анкеры для крепления плит должны изготовляться из нержавеющей стали диаметром не менее 4 мм. Количество анкеров принимается из расчета: один анкер на площадь плиты не более 0,1 м². Типы анкеров выбирают в зависимости от конструктивного решения стены. Анкеры закрепляют в горизонтальных или вертикальных швах кладки. Глубина заведения анкера в стену не менее 120 мм. На каждой плите устанавливают не менее двух анкеров.

Применение плоских плит для облицовки кладки в процессе ее возведения с креплением только на растворе не допускается.

Применение плоских плит с креплением на растворе допускается только по готовым стенам в зданиях не выше девяти этажей при выполнении стен из глиняного кирпича и керамических камней и не выше пяти этажей при выполнении стен из силикатного кирпича или глиняного полусухого прессования. При этом высота облицовочных плиток должна быть не более 150 мм при кладке из глиняного кирпича и не более 65 мм при кладке из силикатного кирпича.

Установка облицовочных плиток на растворе по готовым стенам допускается только через 6 мес после возведения стен на всю высоту и достижения нагрузки на стену не менее 85 % проектной.

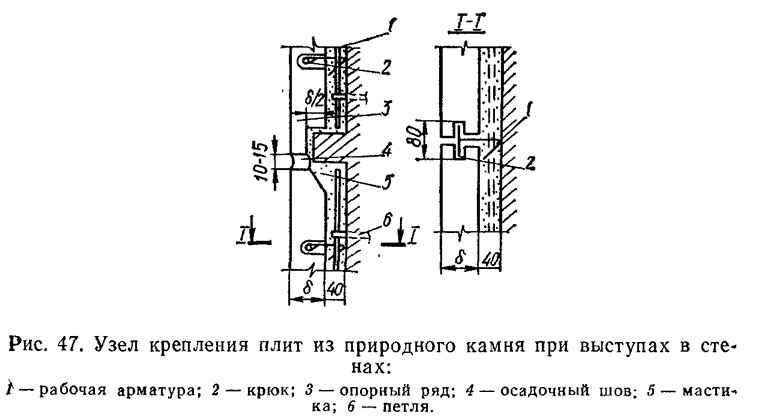

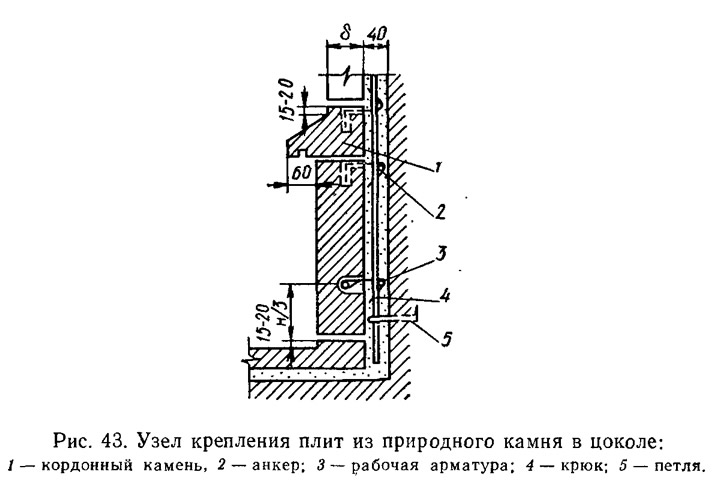

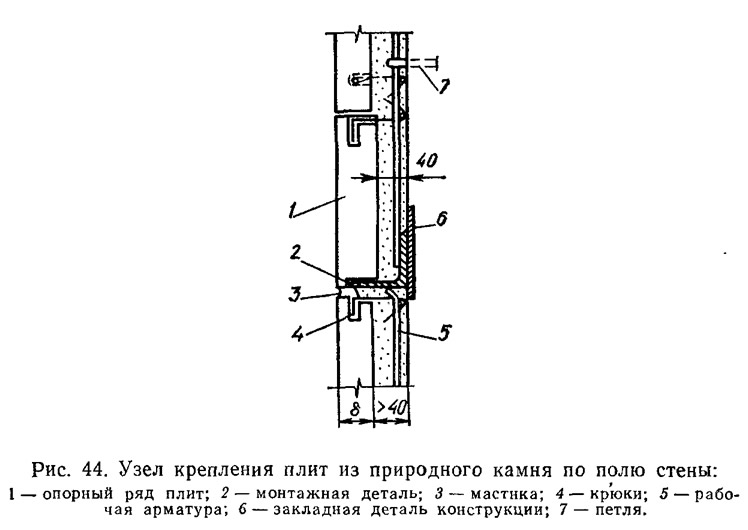

Облицовка готовых кирпичных стен может быть выполнена плитами из природного камня. Плиты в этом случае крепят анкерами к арматурным сеткам или рабочим стержням, которые закрепляют к петлям из нержавеющей стали, заделанным в горизонтальные швы кладки при ее возведении. Петли выполняют из стали диаметром 6—8 мм, а рабочие стержни — из стали диаметром 10—12 мм. Примеры крепления облицовки показаны на рисунках 43—47.

При облицовке плитами из природного камня устройство швов и конструкций всех выступающих частей здания должно исключать попадание за облицовку воды.

Для этого необходимо:

• горизонтальные накрывочные камни парапетов, ограждения балконов выполнять из твердых пород. Поверхность верхней грани должна иметь уклон 3—4° или перепад отметок по вертикали не менее 15 мм. Устройство капельника в накрывочной плите обязательно;
• вертикальные швы между накрывочиыми камнями тщательно загерметизировать, для этого их ширина принимается не менее 10 мм;
• все выступающие детали выполнять из камня твердых пород (карнизы, пояса и др.) с уклоном наружу для стока воды и устраивать капельник;
• в случае выполнения выступающих деталей из камня средней твердости (мрамора, травертина, известняка) делать металлическое покрытие из меди, цинка или оцинкованного железа.

Для облицовки цоколя выше гидроизоляции рекомендуется применять сплошной лицевой кирпич пластического прессования, плиты из тяжелого цементного бетона и природного камня твердых пород.

В целях повышения несущей способности облицовочной кладки допускается ее армирование сетками.

В случаях армирования облицовочной кладки сетки, как правило, должны укладываться по всему сечению стены, включая облицовку (за исключением облицовки плитами толщиной 40 мм и менее).

В случае армирования кладки, облицованной Г-образными или плоскими плитами, перевязанными с кладкой прокладными рядами из тех же плит, арматурные сетки рекомендуется укладывать только в уровне расположения рядов кладки, где осуществляется ее связь с облицовкой (под закладной частью плиты или под прокладным рядом).

В простенках многоэтажных зданий, облицованных различными фасадными материалами с жестким соединением облицовки и кладки, во всех этажах, где расчетная несущая способность используется более чем на 90 %, необходимо предусматривать конструктивное армирование. Сетки из стали диаметром 4 мм с ячейками размером не более 150X150 мм следует укладывать в третях высоты простенка, но не реже чем через 1 м.

Облицовка внутренних поверхностей керамическими плитками

Облицовка внутренних поверхностей ведется вразбежку, «шов» в шов» и по диагонали. Последний способ наиболее трудоемок и сложен, однако очень декоративен.

Основные элементы облицовки вертикальных поверхностей: плинтус, цоколь, основная плоскость облицовки, фриз, карниз.

Кроме того, различают углы (выступающие и внутренние) и встроенные детали санитарно-технического назначения (мыльницы, крючки, полотенцедержатели, полочки и т. д.). Плинтус и карниз облицовывают, как правило, фасонными плитками, фриз — плитками, отличающимибя от основной плоскости облицовки цветом или рисунком.

Перед облицовкой выполняют ряд подготовительных работ:

• плитки сортируют по размерам при помощи шаблонов различных конструкций, а также По цветовым оттенкам, одновременно откладывая плитки с дефектами. Плитки по цвету отбирают, сравнивая (зрительно) их о одним из образцов преобладающего цветового фона;
• с помощью ручного приспособления — плиткореза производят резку плиток. Кромки подтачивают на карборундовом круге или бруске;
• в глазурованных плитках отверстия сверлят при помощи специальных приспособлений на базе электрических дрелей и коловоротов с применением победитовых сверл;
• насекают бетонные поверхности пистолетом-молотком 2 КРМ. При наличии жирных пятен на облицовочной поверхности их.удаляют, промывая 2—3%-ным раствором соляной кислоты или 5 %-ным раствором кальцинированной соды.

Деревянные стены и перегородки перед облицовкой оштукатуривают. Штукатурный слой наносят с относом в 20—25 мм, для чего к деревянной поверхности прибивают вертикальные и горизонтальные бруски толщиной 20—25 мм и шириной 30—35 мм, к которым крепят слой толя или рубероида. На него прибивают металлическую сетку с ячейками 10X10 или 15x15 мм. Поверхность, приготовленная таким способом, не изменяется при объемных изменениях древесины и обеспечивает сохранность плиточной облицовки.

Особенности облицовки глазурованными плитками на мастиках КПЦ и МЦ. Поверхность стены (цементной или гипсоцементной) перед нанесением мастики очищают от наплывов раствора, пыли и загрязнений и грунтуют: при применении мастики ПЦ раствором эмульсии ПВА и воды в соотношении 1:6; при применении мастики КПЦ раствором клея КМЦ и воды в соотношении 1: 8.

Мастику наносят слоем 3 мм при помощи металлического зубчатого шпателя. Плитки прикладывают и плотно притирают к поверхности. В процессе облицовки швы оставляют незаполненными, чтобы из мастики могла свободно-испариться влага. Шов делают шириной 3 мм. Мастику, попавшую на лицевую сторону плиток, немедленно удаляют. Через сутки после укладки плиток швы заполняют цементным раствором состава 1:3.

Облицовка керамическими плитками колонн, пилястр и простенков. Перед облицовкой необходимо проверить вертикальность граней от верха до пола и подготовить поверхность к облицовке, выравняв раствором обнаруженные впадины и стесав (срубив) выпуклости. Затем в верхней и нижней частях граней колонн и пилястр устанавливают временные маяки. По маякам натягивают и закрепляют вертикальные отвесные шнуры, определяющие положение ребер облицовки. Определив необходимое количество плиток и заготовив целые и неполномерные плитки для всех граней колонн, приступают к облицовке, которую ведут способом «шов в шов» или с перевязкой швов всех граней колонн и пилястр. При облицовке проверяют угольником правильность укладки плиток, образующих угол.
