Строительное стекло и изделия из него
Применяемое в строительстве стекло можно подразделить на две группы: листовое, выпускаемое в виде плоских листов небольшой толщины, архитектурно-строительное, выпускаемое в виде изделий из стекла.
К листовому строительному стеклу относятся: стекло оконное, витринное, цветное листовое, армированное листовое,, узорчатое, солнцезащитные и упрочненные стекла.
Архитектурно-строительные изделия из стекла, в свою очередь, подразделяются на светопропускающие изделия (стеклопакеты, стеклоблоки, профильное стекло) и облицовочные изделия из стекла (стемалит, различные виды плиток, смальта, стеклянная крошка, шлакоситалл).
Оконное стекло (ГОСТ 111—78) выпускается толщиной 2—6 мм трех сортов: высшей категории, 1-го и 2-го сортов. Размеры стекол и допускаемые отклонения приведены в табл. 84.
Поставляемое листовое оконное стекло должно быть мерным. Размеры его должны соответствовать размерам остеклённых переплетов или быть кратным им. Стекло высшей категории качества должно поставляться по спецификации потребителя.
Поставляют оконное стекло в специальных контейнерах ПКС-2,85 и ПКСМ-2,85 или дощатых ящиках в соответствии с ГОСТ 12913—67 или ГОСТ 16137—70*. В каждый ящик или контейнер вкладывается паспорт, в котором указывается завод-изготовитель, наименование И сорт листов стекла, их размеры и количество.
Ящики о листами стекла и распакованные листы при хранении необходимо устанавливать на специальные войлочные, резиновые или деревянные прокладки, в наклонном положении под углом к вертикали 10° и хранить в сухих закрытых помещениях.

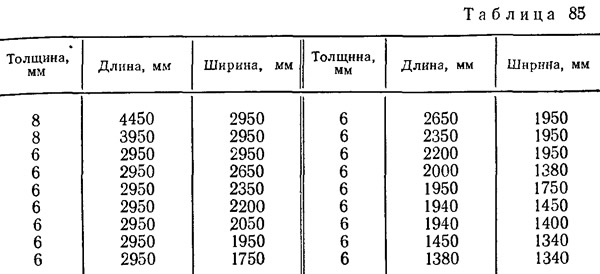

Витринное стекло выпускается полированным толщиной 6,5 и 8 мм, согласно ГОСТ 13454—77 и размерами, указанными в табл. 85, и неполированным толщиной 6,5 мм по ГОСТ 7380—77 и размерами, приведенными в табл. 86.
Отклонения размеров листов стекла не должны превышать по длине и ширине ±3, по толщине ±0,5 мм.
По соглашению изготовителя с потребителем допускается выпуск витринного стекла другой длины и ширины. Листы длиной менее 2000 мм могут иметь толщину 5,5 мм. Стекло листовое полированное в соответствии с ГОСТ 16137—70 упаковывают в дощатые ящики или специальные контейнеры. В одну упаковку укладывают листы стекла одинаковых размеров, при этом каждый лист по всей его поверхности должен быть переложен бумагой или другим упаковочным материалом. Витринное стекло необходимо складировать и хранить на специальных стеллажах или пирамидах на различных прокладках в наклонном положении с углом наклона по вертикали 10—15°.

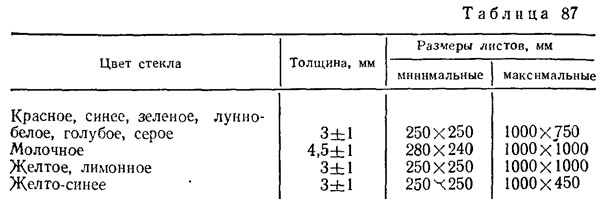

Цветное листовое стекло используется для декоративного остекления световых проемов, художественного оформления фасадов и интерьеров и изготовления витражей. Вырабатывается цветное стекло из предварительно окрашенной стекломассы по ТУ 21-РСФСР-283-75. Отпускается по спецификации заказчика в пределах минимальных и максимальных размеров, приведенных в табл. 87.
Стекла площадью до 0,1 м2 перекладывают бумагой и укладывают в пачки по 10 шт. Стекла большей площади упаковывают в деревянные ящики; в один ящик укладывают не более 10 м2 стекла одного цвета и размера. Стекло должно храниться в сухих закрытых помещениях.
Стекло армированное листовое выпускается двух видов: бесцветное и цветное. Имеет внутри листа уложенную параллельно его поверхности металлическую сварную или плетеную сетку.
В соответствии с ГОСТ 7481—78 стекло армированное листовое изготавливается толщиной 5,5 мм (бесцветное) и 6 мм (цветное) с размерами от 800 до 2000 мм в длину и от 400 до 1600 мм в ширину.
По согласованию сторон могу г изготавливаться стекла и других размеров. Разнотолщинность стекла не должна превышать 1 мм для бесцветного и 1,2 мм для цветного стекла.
Поверхности армированного стекла могут быть обе гладкие или одна поверхность гладкая (кованая), а другая — рифленая или узорчатая.
Цветное армированное стекло изготавливается из цветной стекломассы, а также нанесением пленки аэрозольным или электрохимическим способами на бесцветное армированное стекло.
Требования к упаковке, перевозке и хранению аналогичные другим видам стекла.

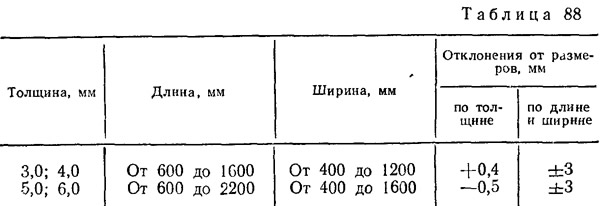

Стекло листовое узорчатое выпускают как бесцветное, так и цветное с четким рельефным повторяющимся узором по всей поверхности на обеих или одной стороне по ГОСТ 5533—79 с размерами, указанными в табл. 88.
По согласованию сторон могут изготавливаться стекла и других размеров.
Поставляется указанное стекло по спецификации заказчика, а при ее отсутствии — в заводском ассортименте, при этом размеры стекол по длине и ширине должны быть кратными 25.
Листы стекла упаковываются в дощатые ящики, укладываются вертикально, одного размера, цвета, узора и сорта. Каждый лист перекладывают гофрированным картоном или другим прокладочным материалом.
Солнцезащитные стекла выпускаются трех видов: теплопоглощающие, окрашенные в массе окислами металлов; солнцезащитные с прозрачными для видимых лучей покрытиями из окислов металлов; солнцезащитные с прозрачными металлическими покрытиями.
Солнцезащитные стекла получают путем нанесения на одну из поверхностей обычного бесцветного стекла топких прозрачных окисно-металлических, керамических или полимерных покрытий.
Закаленное стекло толщиной 4,5—6,5 мм и площадью от 0,6 до 1,2 м2 изготовляют в соответствии с ГОСТ 5727—83Е. В зависимости от вида 4/gE исходного стекла изделия подразделяют на два вида — полированное и неполированное, а по показателям качества на два сорта (1-й и 2-й).
В строительстве закаленные стекла используют в случаях, когда необходимо обеспечить повышенную механическую прочность, термическую стойкость и безопасность остекления. Изготавливаются закаленные стекла из листов полированного, неполированного и узорчатого стекла.
Готовые закаленные листы нельзя резать, сверлить и подвергать другим видам обработки.

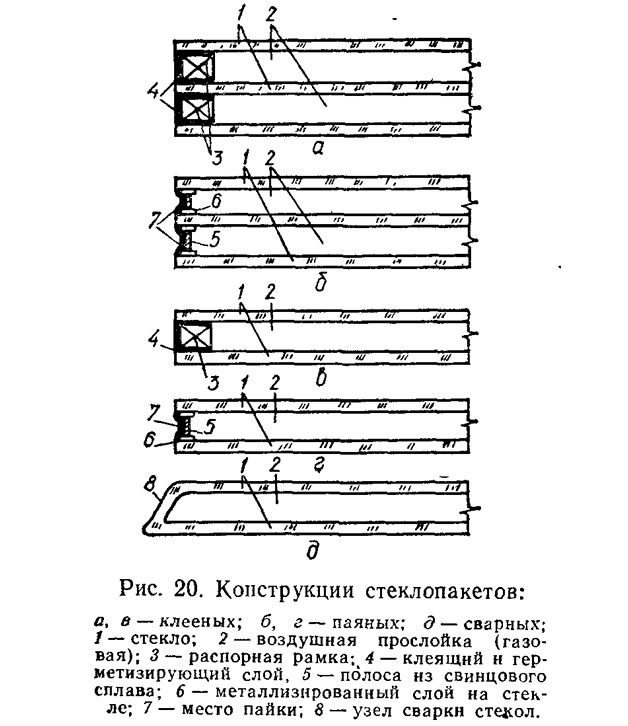

Стеклопакеты представляют собой два или несколько листов стекла с заключенными между ними герметичными воздушными прослойками, скрепленными в единую конструкцию распорной рамкой или сваренных вместе торцами стекол, рис. 20.
Распорные рамки крепятся к стеклам клеем или с помощью пайки.
В зависимости от числа герметичных воздушных прослоек стеклопакеты подразделяются на однокамерные и многокамерные.
В прослойках клееных стеклопакетов обычно размещают активный влагопоглотитель.
Прослойки паяных и сварных стеклопакетов заполняют сухим воздухом или газом.
Клееные двух- и трехслойные (однокамерные и двухкамерные) стеклопакеты должны отвечать ГОСТ 24866—81.
Для изготовления стеклопакетов применяются следующие виды листового строительного стекла: оконное (ГОСТ 111—78), термически полированное (ГОСТ 7132—78*), витринное неполированное (ГОСТ 7380—77), витринное полированное (ГОСТ 13454—77). Двухслойные (однокамерные) стеклопакеты изготавливают с толщиной воздушных прослоек 9, 12 и 15 мм, трехслойные — 9 и 12 мм. Клееные стеклопакеты имеют рамки из синтетических материалов, стали или алюминия. Пространство между рамкой и краями стекол заполняют уплотняющей эластичной массой. Стеклопакеты могут быть следующих размеров, мм; длина 400—2950, ширина 400—2650, толщина не более 46.

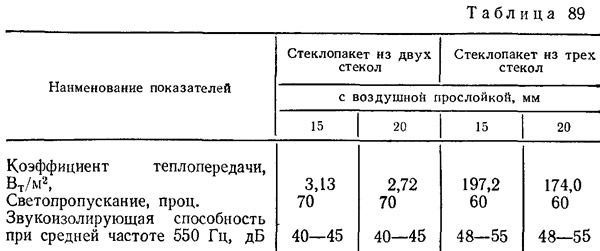

Характеристика наиболее распространённых стеклопакетов приведена в табл. 89.
Одной из разновидностей светорассеивающих стеклопакетов являются пакеты «Стевит», состоящие из двух стекол, герметично склеенных по периметру с прокладкой между ними стекловолокнистого холста. Максимальные размеры 2X2 м. Общая толщина 7—15 мм.
Стеклоблоки представляют собой пустотелые стеклоизделия, получаемые в результате сварки по периметру двух опрессованных полублоков, внутренняя поверхность которых может быть гладкой или рифленой. Они могут быть неокрашенными и цветными.

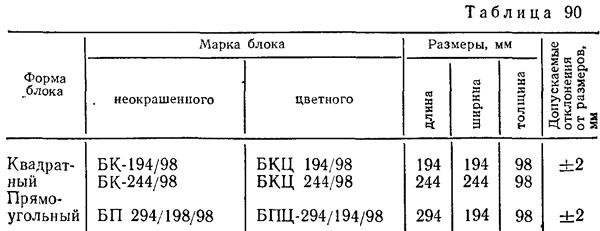

Номенклатура пустотелых стеклянных блоков по ГОСТ 9272—81* приведена в табл. 90.
Для производства ремонтных работ выпускают также стеклоблоки чуть уменьшенных размеров 234X234X98 и 184X184X98 мм.
Для транспортирования стеклоблоки укладывают на торец рядами в пакеты-поддоны, контейнеры или железнодорожные вагоны. При этом в пакетах-поддонах каждый горизонтальный ряд, а в контейнерах и каждый вертикальный ряд стеклоблоков должен быть переложен гофрированным картоном или другим упаковочным материалом. Высота загрузки не должна превышать 1,5 м.
Профильное стекло является погонажным изделием с постоянным по длине сечением и профилем.

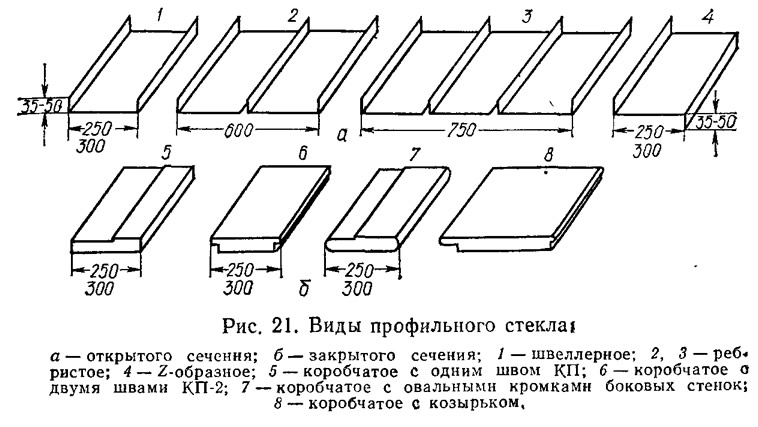

Выпускают профильное стекло открытого (швеллерное, ребристое и т. п.) и замкнутого (коробчатое, овальное, треугольное и др.) сечений, рис. 21.

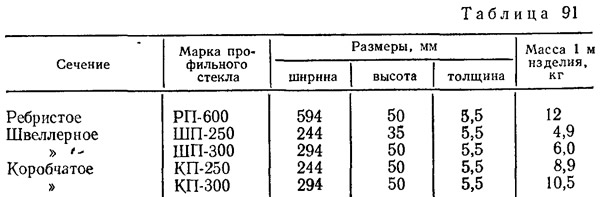

В массовом масштабе выпускается швеллерное и коробчатое профильное стекло по ГОСТ 21992—83 о параметрами, приведенными в табл. 91.
Максимальная длина швеллерного и ребристого профильного стекла составляет 3,6 м, а коробчатого 4,2 м.
В строительстве профильное стекло применяют для устройства бес-переплетных светопрозрачных ограждений больших размеров.
Элементы стеклопрофилита необходимо складировать рядами на ребро на деревянных прокладках, расположенных от торца профильного элемента на расстоянии 1/4 его длины.
Замазки, герметики и уплотнители
Ограждающие конструкции с применением стекла и стеклоизделий следует выполнять так, чтобы исключить совместную их статическую работу с другими элементами ограждения. Между переплетами, створками, ребрами и другими соединительными элементами и кромками стеклоизделий должны быть предусмотрены зазоры для свободных температурных деформаций. Эти зазоры, а также стыки ограждающих конструкций должны быть заполнены специальными герметизирующими материалами или изделиями с целью исключения их водопроницаемости, воздухопроницаемости и др.
Герметизирующие материалы делятся на две группы: уплотнители — погонажные изделия из хорошо деформирующихся материалов и герметики — пастообразные составы, способные заполнить зазоры, неплотности и удерживаться в процессе эксплуатации.

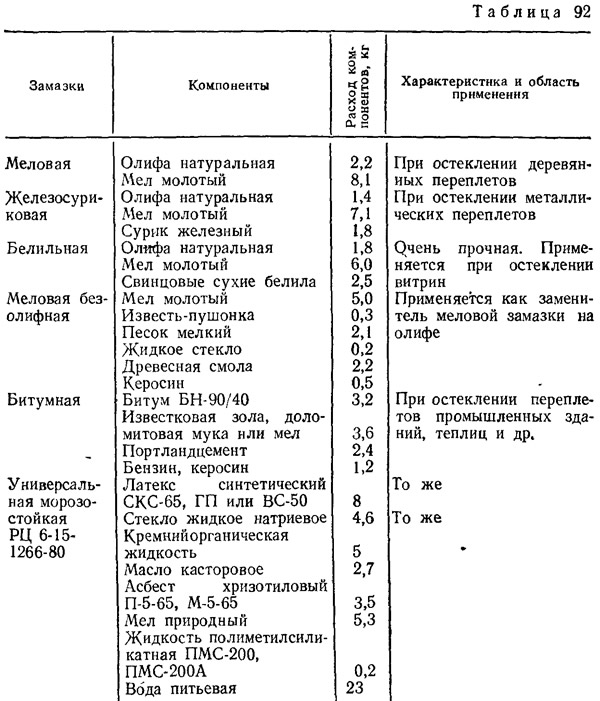

Для обеспечения герметичности между стеклом и переплетом и с целью предохранения его от гниения и коррозии применяются различные замазки, примерные составы которых приведены в табл. 92.
Замазка оконная должна отмечать ОСТ 6-15-364-74 и универсальная морозостойкая ТУ 6-15.-1320-83.
Замазка должна быть пластичной и плотно заполнять промежутки между стеклом и фальцами переплетов, не должна отслаиваться от стекла и переплета. Нанесенная при помощи ножа, стамески или шприца замазка должна заглаживаться, не прилипать, не тянуться, но и не соскальзывать с инструмента. После затвердения на замазке не должно быть трещин.
Для герметизации мест примыкания оконных блоков к элементам стен применяют нетвердеющую мастику на основе полиизобутиленового, этиленпропиленового, изопренового и бутилового каучука, наполнителей и пластификаторов. Мастика должна соответствовать ГОСТ 14791—79. Поставляется в брикетах размером 60X30X500 мм, упакованных в ящики или бочки. При хранении следует защищать от воздействия солнечных лучей
Для герметизации стыков в ограждающих конструкциях из профильного стекла применяют мастику нетвердеющую «Бутепрол 2М», выпускаемую по ТУ 21-29-58-77. Изготавливается мастика на основе синтетических каучуков, наполнителей, пластификаторов и адгезионных добавок. Поставляется в брикетах диаметром 50X60 мм, массой 1,5—2 кг, обернутых полиэтиленовой пленкой. При хранении следует защищать от солнечных лучей. Срок хранения 6 мес со дня изготовления.
Для герметизации зазоров между листовым стеклом или стеклопакетами и элементами переплета применяют мастики нетвердеющие. Она представляет собой вязкую однородную массу, изготовленную на основе синтетического каучука, наполнителей, масел и технических добавок. Для этой цели также применяется мастика нетвердеющая, изготавливаемая по ТУ 21-29-79. Поставляется мастика в брикетах. Срок хранения 1 год со дня изготовления.
Для герметизации зазоров толщиной до 2 мм в светопрозрачных ограждающих конструкциях применяют также самовулканизирующиеся герметики (тиоколовые и силиконовые) КБ-0,5-И АМ-0,5 по ТУ 84-246-75; У-30 м и УТ-31 по ГОСТ 13489—79; УТ-32, У-30, МЭС-5 и У-30 МЭС-10 по ТУ 38-1054-62-72; 51-УТ-37а'ТУ 38-105-1241-78; 51-УТ-41 по ТУ 38-105-806-78; 71-06 по ТУ 60-02-775-73.
К группе высыхающих герметиков относятся:
- холодная мастика изол МРБ-Х-Т10 и МРБ-Х-Т15, изготавливаемая по ТУ 21-27-37-74, которая применяется для приклейки пороизола;
- мастики, кумароно-каучуковые КН-2 и КН-3 (ГОСТ 24064—80), предназначенные для приклеивания уплотняющих прокладок;
- герметик высыхающий 51-Г-18, 14-ТЭП-8 по ТУ 400-1-137-78, предназначен для огрунтовки торцов стеклоблоков перед укладкой их в стекложелезобетонные конструкции.
Самовысыхающие герметики поставляют в металлической таре и хранят в закрытых помещениях с соблюдением правил хранения легковоспламеняющихся материалов.
Для герметизации стыков притворов примыканий применяются также профильные прокладки, изготовленные из технической резины, пенополиуретана и других нетвердеющих смесей.
Прокладки резиновые пористые уплотняющие (гернит) по ГОСТ 19177—81 используют для уплотнения стыков и зазоров в местах примыканий светопрозрачных ограждений к другим конструкциям.
Прокладки уплотняющие из технической резины (ТУ 38-105-376-72), используемые в качестве мягких притворов в окнах, крепежных элементов листового стекла в стеклопакетах, заглушек и эластичных опор для профильного стекла изготавливают из морозостойкой, светоозоностойкой резины средней твердости.
Прокладки пороизольные уплотняющие ГОСТ 19177—81 выпускаются в виде жгутов диаметром 20, 30, 40, 50 и 60 мм и полос сечениями 80X40 и 40X60 мм и применяются для уплотнения примыканий светоч прозрачных ограждений к другим конструкциям.
Прокладки уплотняющие пенополиуретановые выпускают по ГОСТ 10174—72. Они предназначены для уплотнения притворов деревянных окон и представляют собой погонажные изделия длиной 2000—4500 мм в виде полос сечением 8X10 мм.
Для уплотнения и герметизации стыков между элементами профильного стекла применяют герметик (прокладку «Бутепрол 2»), изготовляемый по ТУ 21-29-26-74. Это погонное изделие в виде полосы сечением 7X30 мм и 6X25 мм.
