Производство малярных работ

Требования к помещениям и поверхностям, подлежащим окраске

Окраска поверхностей — заключительный этап отделочных работ в строительстве. Качество окраски влияет на внешний декоративный вид, продолжительность эксплуатации помещений и зависит от правильной подготовки поверхностей, подлежащих окрашиванию. СНиП Ш-21-73 устанавливает три вида окрасок по качеству: простую, улучшенную и высококачественную, а также перечень операций, которые необходимо •произвести при подготовке поверхностей под тот или другой вид окраски.

Помещения и окрашиваемые поверхности должны отвечать соответствующим требованиям. До начала малярных работ в помещениях необходимо закончить все строительные работы (кроме настилки линолеума на полы), электротехнические работы, монтаж и испытание центрального отопления, водопровода, канализации. Влажность оштукатуренных и бетонных поверхностей не должна превышать перед окраской 8, а деревянных — 12 %. Окраска известковыми, цементными, полимерцементными и некоторыми синтетическими составами допускается при более высокой влажности поверхности. При низких наружных температурах в отделываемых помещениях в течение двух суток до начала отделки должна поддерживаться температура воздуха не ниже +10 °С при относительной влажности не выше 70 %. Такая температура должна сохраняться не менее 12 суток после окончания отделочных работ (температуру измеряют на высоте 0,5 м от пола). Деревянные конструкции необходимо хорошо закрепить, заделать все щели, устранить заусеницы и другие изъяны.

В целях повышения индустриализации отделочных работ бетонные, железобетонные и другие конструкции должны поступать на строительство подготовленными под окраску (то есть не должны требовать шпатлевания на объекте).

Оконные и дверные блоки должны поступать на объекты окрашенными за один раз, то есть все процессы, предшествующие первой окраске, должны быть также выполнены на заводе-изготовителе. При необходимости отдельные сырые места на поверхности штукатурки должны быть просушены.

Фасады можно окрашивать только после того, когда покрыты кровельной сталью оконные сливы, пояски, закончено устройство ограждений балконов, желобов и карнизных свесов кровли.


Пёред окраской фасадов крупнопанельных зданий должны быть окончены работы по герметизации и заделке стыков между стеновыми панелями. Нельзя красить фасады во время дождя, сильного ветра, в сухую жаркую погоду, под действием прямых солнечных лучей, зимой — при инее и наледи.

Подготовка поверхностей под окраску водными составами

При подготовке к простой окраске освещенность поверхностей во время производства работ должна быть не менее 50, к улучшенной или высококачественной не менее 100 лк.

Каждую последующую операцию по подготовке поверхности конструкции к окраске можно начинать только после отвердения и просушки предыдущего слоя покрытия.

Материалы и полуфабрикаты, применяемые для подготовки поверхностей, должны быть проверены:

• при поступлении на склад — на соответствие этих материалов требованиям действующих стандартов или технических условий;
• при нарушении целостности упаковки или маркировки;
• в случаях несоответствия условий хранения материалов требованиям стандартов или технических условий;
• если истек гарантийный срок годности материалов.

Вязкость грунтовок, применяемых при подготовке поверхности под водные окраски, по ВЗ-4 должна быть около 15 с. Грунтовки следует процедить через сито, имеющее 1200 отверстий в 1 см². Шпатлевки, применяемые для заделки щелей, раковин и поверхностей, должны быть в виде однородной нерасслаивающейся массы, прочно сцепляющейся с основанием (0,1 МПа через 24 ч), легко разравниваться, не оставляя следов, царапин и крупинок на обрабатываемой поверхности, не растрескиваться при высыхании.

Подвижность шпатлевок для ручного нанесения должна быть 6—8 см по стандартному конусу, а для механизированного нанесения — 12 см. Готовые шпатлевки должны быть перетерты на краскотерке.

В приложении к ГОСТ 22753—77 «Подготовка поверхностей строительных конструкций к окраске и оклейке обоями» рекомендуются составы грунтовок и шпатлевок, применяемых при подготовке к окраске, и способы их приготовления. Рекомендуются грунтовки: поливинилацетатная, мыловарная, казеиновая, латексная, силикатная, шпатлевки — ксилолосольвентиая (ОКС), КЛМ, безолифная латексная, полимер-цементная, квасцово-клеевая, казеиновая, эмульсионная и др. Однако допускается применение и других составов (см. табл. 52), обеспечивающих надежное сцепление слоев подготовки между собой и с окрасочным покрытием.


Согласно ГОСТ 22753—77 иа поверхностях, подлежащих подготовке под окраску и оклейку обоями, не должно быть: отклонений от проектного положения и дефектов, превышающих допускаемые, приведенные в табл. 67; сквозных и усадочных трещин шириной более 3 мм; местных дефектов (наплывов, впадин, раковин) на любом участке поверхности площадью 200X200 мм более пяти; загрязнений, высолов и пятен; на оштукатуренных поверхностях — следов затирочного инструмента и потеков раствора; поверхности изделий индустриального производства, их внешний вид и размеры должны соответствовать требованиям стандартов или технических условий на эти изделия.


Поверхности, облицованные гипсокартонными сухими листами, подлежащие окраске или оклейке обоями, не должны иметь следующих отклонений и дефектов: нарушений крепления листов; отслоений картона в торцах листа более 20 мм; надрывов картона с обнажением гипса на длину более 30 мм; более двух отбитых углов с катетом до 20 мм на .всей поверхности и более одного в одном стыке; более двух повреждений кромок листов длиной более 30 мм и шириной более 10 мм.

Подготовку новых оштукатуренных поверхностей начинают с очистки брызг потеков раствора, пыли и грязи металлическими шпателями, скребками или с помощью специальных шарнирных терок и обойм для лещади.

Оставшиеся после очистки загрязненные участки поверхности должны быть промыты и высушены. Жировые пятна сначала промывают 2 %-ным раствором соляной кислоты, затем водой. Высолы сметают щетками, промывают очищенные места водой и сушат поверхность до влажности не выше 8 %.

Поверхность сглаживают лещадью, пемзой, торцом дерева. Мелкие волосяные трещины штукатурки можно устранить перетиркой поверхности со смачиванием ее водой. Широкие трещины и выбоины расшивают стальным шпателем или ножом на глубину не менее 2 мм, смачивают водой и заделывают подмазочной пастой (рецепт № 25, 26 табл. 52) стальным или деревянным шпателем.


Операции, которые необходимо выполнять при подготовке и окраске поверхностей водными составами, указаны в табл. 68.


Перед улучшенной и высококачественной клеевыми окрасками до подмазки трещин производится первая огрунтовка поверхности составом, приготовленным по рецептам № 22, 23 (см. табл. 52), перед простой и улучшенной — для первой огрунтовки в состав добавляют 1—2 кг мела, для второй — 2—3 кг для лучшего заполнения пор на поверхности. Огрунтованные поверхности должны быть однородными по впитывающей способности, что достигается правильным подбором состава грунтовки. После полного высыхания подмазанные места шлифуют пемзой или шлифовальной шкуркой.

Шпатлевочные составы под клеевую окраску изготовляют по рецептам № 27, 30, 31 (см. табл. 52).

При подготовке поверхностей под известковые окраски оштукатуренные поверхности очищают, смачивают водой, сглаживают, расшивают, подмазывают трещины и выбоины подмазочной пастой, приготовленной по рецепту № 4 (см. табл. 52) и огруитовывают известковыми составами, приготовленными по рецептам № 1, 2 (см. табл. 52).

Поверхности, подготавливаемые под силикатные покрытия, должны быть хорошо очищены от пыли, грязи и жировых пятен. Силикатные окраски рекомендуется производить в помещениях, имеющих поверхности, оштукатуренные цементным раствором. Подмазку трещин и выбоин под силикатные окраски желательно также выполнять прочным цементным раствором, огрунтовку — составом, изготовленным по рецепту № 17 (см. табл. 52).

При подготовке поверхностей под казеиновую окраску выполняют те же операции, что и при подготовке под клеевую окраску, за исключением второй и третьей огрунтовки. Для шпатлевания и огрунтовки поверхностей, подлежащих казеиновой окраске, применяют составы, приготовленные по рецептам № 35, 36, 38 (см. табл. 52).


Под водоразбавляемые эмульсионные покрытия поверхность подготовляют теми же способами, что под клеевые окраски, при этом следует учитывать, что поливинилацетатные, стиролбутадиеновые и другие синтетические водоразбавляемые эмульсионные краски не разрешается наносить по купоросному и квасцовому грунту, а также по шпатлевкам, приготовленным на таких грунтах. Для этой цели следует применять шпатлевочные составы, приготовленные на синтетических эмульсиях, или обычные клеемасляные шпатлевки, приготовленные по рецептам № 29,30 (см. табл. 52). Огрунтовку поверхностей следует выполнять синтетической эмульсионной краской, разбавленной водой до вязкости 20—25 с по вискозиметру ВЗ-4 маховыми или рогожными кистями. Растушевывать грунтовочные составы на потолках следует поперек потока света, на стенах — в направлении, параллельном потолку, шпатлевочные составы на оштукатуренные поверхности наносят первый раз деревянными, второй раз — металлическими шпателями с разглаживанием слоев по взаимно перпендикулярным направлениям. После высыхания зашпатле-~ ванную поверхность шлифуют пемзой или шлифовальной шкуркой до полной ликвидации полос, неровностей и царапин. После тщательного обеспыливания поверхность шпатлюют вторично, шлифуют и огрунто-вывают.

Подготовка поверхности гипсовой сухой штукатурки состоит из заделки стыков, огрунтовки поверхностей, изоляции шляпок гвоздей и шпатлевания, при необходимости выравнивания поверхности. Стыки заделывают, как правило, гипсомеловой подмазочной пастой по рецептам № 25, 26 (см. табл. 52). Иногда стыки заклеивают серпянкой или марлей, после чего покрывают шпатлевкой. Поверхность огрунтовывают грунтовочным составом, подбираемым в зависимости от вида окраски. Шляпки гвоздей перед шпатлеванием покрывают нитрокраской (желательно светлых тонов). Образовавшиеся возле гвоздей вмятины заполняют шпатлевочным составом.

Подготовка под окраску ранее окрашенных поверхностей заключается в тщательном удалении ранее нанесенного набела. При малой толщине набел удаляют, промывая поверхность теплой водой. При значительной толщине набел смачивают горячей водой й через 1 ч сдирают металлическим шпателем, стараясь не повредить штукатурку.


Поверхности, окрашенные казеиновыми и силикатными красками, промывают 3%-ным раствором соляной кислоты. Из-за вспучивания мела, входящего в состав этих красок, набел сравнительно легко снимается с поверхности с помощью шпателя. Старые пятна, образовавшиеся нд стенах или потолках, ввиду протечки водопровода или кровли, удаляют промыванием водой и огрунтовкой горячим 15%-ным водным раствором медного купороса. Если этого недостаточно, пятно необходимо окрасить цинковыми белилами, разведенными на олифе или нитрокраской белого цвета. Закопченную поверхность промывают 2—3%-ным раствором соляной кислоты, после чего огрунтовывают.

Иногда для устранения застаревших пятен следует частично или полностью отбивать штукатурку, делать ее замену или перетирку.

Подготовку к окраске поверхностей фасадов производят аналогично подготовке к окраске внутренних помещений с применением тех же инструментов. Подготовительные операции и виды применяемых составов зависят от вида и качества предполагаемого окрасочного покрытия (табл. 69). Рецепты составов, применяемых при окраске фасадов, см. в табл. 52.

Подготовка поверхностей под окраску неводными составами

При подготовке под окраску новые оштукатуренные поверхности очищают, сглаживают, расшивают трещины. Затем выполняют проолифку поверхностей, частичную подмазку трещин и выбоин, шлифовку подмазанных мест, сплошную шпатлевку за один или два раза в зависимости от необходимого качества окраски. После каждой шпатлевки следует тщательная шлифовка поверхностей с обеспыливанием щеткой или кистью. После окончательной шпатлевки и шлифовки поверхность грунтуют. Проолифку поверхностей выполняют волосяными кистями, валиками или краскораспылителями. Во избежание пропусков в олифу следует добавлять некоторое количество краски или сухого пигмента (рецепт № 41, см. табл. 52).

Поверхность шпатлюют тонкими слоями 0,2—0,3 мм деревянными или стальными шпателями с применением различных шпатлевочных составов (рецепты № 46, 47, см. табл. 52). Границы масляной и клеевой окрасок отбивают шнуром, натертым сухим пигментом, чтобы производить проолифку и все последующие операции строго по горизонтальной линии. Отбивка линии только перед огрунтовкой или окраской ведет к некачественному выполнению работ на границе клеевой и масляной окрасок. Перечень операций, которые подлежат обязательному выполнению при подготовке и окраске поверхностей иеводными (масляными, эмалевыми и синтетическими) составами внутри помещений, приведен в табл. 70.


Подготовка под неводные окраски прежде окрашенных оштукатуренных поверхностей состоит в удалении старых набелов водных окрасок или поврежденных пленок масляных и других неводных составов.

Клеевые составы снимают с поверхности одним из ранее описанных способов. При значительном повреждении штукатурки ее ремонтируют в отдельных местах, перетирают, дают просохнуть и проолифливают, продолжая далее работы так же, как и по новой штукатурке.

Если поверхность ранее окрашена масляными составами и не имеет повреждений, достаточно перед окраской промыть ее 3—5%-ным раствором кальцинированной соды.

Недостаточно прочные старые масляные покрытия соскабливают, выжигают или обрабатывают химическими реактивами. Легко отстающий слой краски соскабливают обычным шпателем цли скребком. Выжигают старую масляную краску паяльной лампой, немедленно удаляя вспучившуюся краску с поверхности. Паста для химического удаления старой масляной краски состоит из 5 кг просеянного мела и 5 кг известкового теста, разведенных до густоты шпатлевочной массы 20%-ным раствором каустической соды. Наложенная слоем 1—2 мм химическая паста за 0,5—1,5 ч размягчает старое красочное покрытие так, что его можно легко снять шпателем. После этого поверхность промывают водой и 2%-ным раствором уксусной кислоты. Промытую поверхность протирают сухой тряпкой.

Подготовку под окраску деревянных поверхностей производят следующим образом. На подготавливаемой поверхности вырезают сучки, нагели и засмолы, после чего эти места проолифливают, подмазывают, шлифуют, опять проолифливают и шпатлюют составами, изготовленными по рецептам 46, 47 (см. табл. 52).

При шпатлевании столярных изделий, кроме обычных шпателей, применяют профилированные шпатели и обрезки резины разной толщины и конфигурации. Высохший слой шпатлевки шлифуют и покрывают грунтовкой (рецепт № 43, см. табл. 52). При улучшенной и высококачественной окрасках грунтовку флейцуют кистями-флейцами и после высыхаиия осторожно шлифуют мелкой шлифовальной шкуркой. Заводы-изготовители обязаны поставлять на строительные объекты столярные изделия, огрунтованиые и окрашенные за один раз. На объектах следует йроизводить лишь окончательную окраску.

Подготовка под окраску деревянных полов состоит в выполнении почти тех же процессов, что и при окраске столярных изделий, причем применяются составы, из! отовленные по рецептам № 41, 43, 46 (см. табл. 52), и другие, желательно на натуральных олифах. Шпатлевку наносят широким шпателем (с полотном 25—30 см). Для уменьшения усадочных явлений в состав первого слоя шпатлевки вводят до 20 % мелкого песка. Шлифовку производят лещадью, силикатным кирпичом, при больших объемах работ — паркетно-шлифовальной машиной СО-60А или СО-27. Гвозди в деревянном полу перед шлифовкой и шпатлевкой утапливают добойником на глубину 3—4 мм. В состав второго слоя шпатлевки песок не добавляют. Деревянные полы грунтуют маховой кистью, валиком, краскораспылителем.

Для повышения качества и срока эксплуатации окрасочного покрытия поверхность полов затягивают мешковиной или редким полотном, утапливаемым в первый слой шпатлевки. Поверхность, покрытую полотном, дважды шпатлюют, шлифуют, обеспыливают и покрывают грунтовкой.

Подготовка металлических поверхностей заключается в очистке их от пыли, грязи, брызг раствора и ржавчины специальными стальными ручными или электрическими щетками. Большие металлические поверхности рекомендуется очищать с помощью электрифицированного инструмента или пескоструйных аппаратов.

При термическом способе очистки краску выжигают горелкой, после чего поверхность очищают шпателем.

При химическом способе очистки поверхности стальных конструкций обрабатывают водным раствором фосфорной кислоты с добавкой бутинола и денатурированного спирта При толстом слое ржавчины нанесенный на поверхность состав через 30—60 мин очищают вместе со ржавчиной стальными щетками и вновь покрывают раствором фосфор-вой кислоты. После этого поверхность очищают, промывают водой и нейтрализуют слабым раствором аммиака в воде (или протирают ацетоном). Просохшие поверхности сразу же покрываются грунтовочными составами, приготовленными на натуральных олифах либо на олифе оксоль (рецепт № 41, см. табл. 52) и содержащими красящие вещества, например железный сурик.

Шпатлевание металлических поверхностей при простой окраске строительных конструкций не требуется. При улучшенной окраске с этой целью можно применять состав, приготовленный по рецептам № 46, 47 (см. табл. 52), либо шпатлевки заводского изготовления.

Требования к поверхностям, подготовленным к окраске (ГОСТ 22753-77)

Поверхности, подготовленные к окраске, не должны отмеливать, а также не должны иметь трещин в местах шпатлевания, проступающих полос, пятен и отклонений, превышающих приведенные в табл. 71. Поверхности, подготовленные к окраске, следует проверять в любых местах (но не менее чем в трех) на наличие неровностей и местных дефектов.

Окраска поверхностей водными составами

Общие сведения

Водными составами окрашивают поверхности как внутри помещений, так и снаружи. ГОСТ 22844—77 устанавливает следующие требование к поверхностям строительных конструкций, окрашенным водными составами внутри помещений, и применяемым окрасочным составам (кроме общих требований, приведенных вначале настоящей главы).

Цвет окраски устанавливается проектом, а при отсутствии указаний в проекте с заказчиком должен быть согласован цвет пробных выкрасок.

Цементными и полимерцемеитными красками допускается окрашивать поверхности при их влажности не более 12 %.

Освещенность поверхностей при производстве работ должна составлять не менее 100 лк при простой и не менее 150 лк при улучшенной и высококачественной окраске.

Нанесение каждого последующего слоя краски должно выполняться только после просушки предыдущего слоя, за исключением некоторых видов разделки окрашенной поверхности, выполняемых по свежеиане-сенной краске (торцевание, обработка губкой и др.).

Слои окрасочного покрытия должны сохнуть естественным путем. Просушивать отдельные места окрашенной поверхности можно с использованием временных приборов отопления калориферного типа, инфракрасного излучения и других с применением системы временной вентиляции

Окраску поверхностей следует выполнять готовыми к применению составами промышленного или централизованного приготовления. Допускается приготовление окрасочных составов на строительной площадке.

Материалы, применяемые для окраски помещений, необходимо проверять на соответствие тем же требованиям, что и материалы для подготовки поверхностей (ГОСТ 22753—77). Кроме этого, краски проверяют на цвет, красящую способность, вязкость, укрывистость, время высыхания, отмеливание.

Проверку осуществляют в соответствии с требованиями ГОСТ 9980—85 путем взятия не меиее трех проб из партии красок. Укрывистость красок проверяют по ГОСТ 8784—75*, вязкость — по ГОСТ 8420—74*, красящую способность — по ГОСТ 16872—78, время высыхания — по ГОСТ 19007—73*.

Цвет красок проверяют визуальным сравнением пробных выкрасок поверхностей с эталонными выкрасками или альбомами колеров.

Окрасочные составы централизованного приготовления должны сохранить красящую способность при разбавлении их до рабочей вязкости и составлении соответствующих колеров. Рабочая вязкость красок по вискозиметру ВЗ-4 должна быть от 15 до 50 с. Время высыхания окрасочных составов до степени 3 должно быть в пределах 12 ч.

Клеевые окрасочные составы после высыхания на окрашенной поверхности не должны истираться (отмеливать).

Перечень водных окрасочных составов и способы их приготовления приведены в приложении к ГОСТ 22844—77.

Допускается также применение составов, обеспечивающих качество окраски в соответствии с требованиями государственного стандарта и не указанных в приложении 1 (см. табл. 52).

При водных окрасках поверхностей выполняют следующие технологические операции: первую огрунтовку, частичную подмазку, шлифовку подмазанных мест, первую сплошную шпатлевку, шлифовку шпатлевки с обеспыливанием, вторую шпатлевку со шлифовкой и обеспыливанием, вторую и третью огрунтовку с подцветкой, окраску, торцевание поверхности.

При простой окраске выполняют только огрунтовку и окраску поверхности, при улучшенной — огрунтовку, частичную подмазку со шлифовкой отдельных мест, вторую огрунтовку и окраску, при высококачественной окраске — все операции за исключением торцевания при работе валиком с покрытием из резиновой губки.

Грунтовку следует выполнять составом светлого тона, а частичную подмазку — шпатлевкой, отличающейся по цвету от грунтовки. Первая н вторая шпатлевки должны выполняться составами, отличающимися по цвету от составов для первой огрунтовки и для подмазки, а также между собой. Шлифовку зашпатлеванных поверхностей выполняют с помощью механизированных шлифовальных машин с последующей подправкой шлифовальной бумагой с обеспыливанием поверхности.

Вторую огрунтовку выполняют при улучшенной и высококачественной клеевых окрасках, а третью — только при высококачественной.

Разделку окрашенной поверхности осуществляют при высококачественной окраске равномерной обработкой щетками-торцовками, губкой или валиком, накатку поверхности узорчатым валиком — по просохшей поверхности.

Известковую окраску производят по каменным, кирпичным, оштукатуренным либо деревянным поверхностям как внутри помещений, так и на фасадах зданий.

Как правило, известковыми составами окрашивают помещения с влажным режимом эксплуатации, помещения служебного назначения, подвальные вспомогательные помещения, временные сооружения и др. При качественной подготовке поверхностей путем шпатлевания известковыми и гипсоизвестковыми составами известковую окраску можно вполне заменить клеевой. Окраску производят ручными или электрокраскопультами, рогожными или волосяными кистями за два раза. Известковую окраску выполняют разбеленными колерами. «Цельные колера» приготовить на извести, являющейся одновременно связующим и белым пигментом, невозможно. Известковую окраску следует производить по слегка увлажненной поверхности, избегая работы под действием ветра и прямых солнечных лучей при сухой жаркой погоде.

Для известковой окраски следует применять составы, приготовленные по рецептам № 6, 7 (см. табл. 52).

Прочность красочной пленки повышают такие добавки, как поваренная соль (хлористый натрий), хлористый кальций, алюминиево-калиевые квасцы, олифа. Операции, выполняемые при известковой окраске поверхностей, приведены в табл. 68, а способы исправления дефектов — в табл. 72.


Клеевую окраску применяют для окраски стен и потолков по штукатурке внутри помещений. Клеевые окрасочные составы приготовляют на животном, растительном или составном клеях по рецептам № 33, 34 (см. табл. 52). Колера, заготовленные в колерных мастерских, необходимо использовать в течение одной-двух смен, так как при более длительном хранении они подвергаются гниению. Если в состав колера необходимо ввести пигменты, нестойкие к действию медного купороса, то для огрунтовки поверхностей следует применять квасцовую грунтовку либо мыловар.

Окрашивать поверхности клеевыми составами необходимо не позднее чем через 24 ч после нанесения грунтовки. Потолки окрашивают колерами, приготовленными из мела или меловой пасты с добавкой небольшого количества клея и ультрамарина (или без него, если стены окрашиваются в теплые тона). При приготовлении колера следует избегать его переклейки или недоклейки. В первом случае на поверхности появляются рыжие пятна — «мрамор», трудно выводимые даже после повторной огрунтовки и перекраски поверхности. Во втором случае красочная пленка непрочна и подвергается отмеливанию. Пробу на отмеливаиие производят тыльной стороной ладони.

При механизированной окраске поверхностей применяют краскораспылители, краскопульты и пневматические валики.

При ручной окраске маляры пользуются кистями-макловицами, маховыми кистями и окрасочными валиками, покрытыми чехлами из губчатой резины или поролона. При окраске маховыми кистями поверхность покрывают в два приема (окраска — горизонтальными движениями, растушовка — вертикальными). Окраска макловицами не требует поперечной растушовки и красочный состав наносят вертикальными движениями вверх и вниз, Потолки окрашивают первый раз кистями вдоль света, второй раз — краскопультом. Операции, выполняемые при клеевой окраске, приведены в табл. 68, а способы исправления дефектов — в табл. 73.


Казеиновую окраску применяют для внутренних и наружных высококачественных окрасок по штукатурке. Подготовку поверхностей под казеиновые окраски следует выполнять особо качественно и надежно, так как в противном случае высыхающая краска отстает вместе с подготовкой и осыпается. Казеиновые составы (рецепты № 39, 40, см. табл. 52) необходимо приготовлять в расчете на односменную работу. Наносят их краскораспылителями или кистями. Кисти, инвентарь и оборудование, применяющиеся при выполнении казеиновых окрасок, следует обязательно мыть по окончании смены Сухие казеиновые краски надо хранить в сухих складских помещениях В последнее время применение казеиновых красок резко сократилось в связи с появлением синтетических эмульсионных составов.

Операции, выполняемые при казеиновой окраске, приведены в табл. 68, а способы исправления дефектов — в табл. 74.


Окраску силикатными составами применяют для наружных и внутренних работ по штукатурке, бетону, кирпичу, камню, асбоцементным изделиям и другим поверхностям. При этом используют составы, содержащие щелочестойкие пигменты и приготовляемые по рецептам № 18, 19, 20 (см. табл. 52).

Для первой окраски применяют водный раствор жидкого стекла плотностью 1,14—1,15 г/см³, для второй — до 1,18 г/см³. Во время окраски необходимо защищать остекленные, полированные и другие поверхности от попадания на них силикатной краски. Способы нанесения силикатных красок и инструменты, применяемые при работе с ними, такие же, как и при клеевой окраске. Инструменты, краскораспылители и оборудование после работы силикатными красками надо также мыть водой. Способы исправления дефектов силикатной окраски приведены в табл. 75.


Окраска фасадов силикатными гидрофобизированными красками (рецепт № 20, см. табл. 52) создает на поверхности окрасочную пленку повышенной водонепроницаемости и стойкости против агрессивных воздействий. С этой целью в силикатные краски вводят кремнийорганические гидрофобизирующие жидкости ГКЖ-10 и ГКЖ-11. Эти краски поставляют в трех упаковках: сухая смесь пигментов и наполнителей (силикатная краска) — в бумажных многослойных мешках; жидкое калиевое стекло плотностью 1,4—1,42 г/см³ — в железных бочках; кремний-органические жидкости ГКЖ-10 или ГКЖ-11—в стеклянных бутылях. Срок годности ГКЖ — не более 6 месяцев при условии хранения при температуре от 0 до 30 °С. Силикатные гидрофобизированные составы готовят в приобъектных колерных мастерских или на рабочих местах в растворосмесителях. Состав приготовляют из расчета односменной работы и хранят в деревянной или железной таре. В процессе работы краску периодически перемешивают.

Отделку фасадов гидрофобизированными силикатными составами выполняют при температуре не ниже 5 °С в такой последовательности: поверхность огрунтовывают силикатной грунтовкой, приготовленной по рецепту № 17 (см. табл. 52), или водным раствором жидкого калиевого стекла плотностью 1,14—1,15 г/см³; через 15—20 ч производят первую окраску гидрофобизированным составом вязкостью 14—15 с; второе окрасочное покрытие составом вязкостью 18—20 с наносят через 15—20 ч после первой окраски.

Окраску выполняют валиками или краскораспылителями. Оконные проемы и балконные двери перед началом окраски защищают инвентарными фанерными щитами. Гидрофобизированные силикатные составы наносят в защитных очках, а при работе краскораспылителем пользуются респираторами. При приготовлении составов работают в очках, фартуках, резиновых перчатках. Попавшее на кожу ГКЖ или жидкое стекло немедленно смывают чистой водой.

Окраску цементными и полимерцементными красками применяют в основном для фасадов по кирпичным, бетонным, асбоцементным или оштукатуренным поверхностям. Операции, выполняемые при подготовке и окраске фасадов цементными красками, аналогичны операциям, производимым при известковой окраске поверхностей, и приведены в табл. 69.

Для подготовки и окраски поверхностей цементными красками применяются составы, приготовленные по рецептам № 12, 14, 15 (см. табл. 52). Первую окраску производят по увлажненной поверхности кистями или валиками, вторую — через 15—20 ч.

Полимерцементные краски готовят на месте производства работ по следующему рецепту в частях по массе:

• Полившшлацетатная дисперсия — 1
• Сухая смесь:
• портландцемент белый — 4,2
• известь-пушонка — 0,95
• известняк молотый — 2,8—3,3
• асбест — 0,2
• стеарат кальция — 0,05
• пигмент щелочестойкий — 0,5—1

Сухую смесь разводят водой в соотношении 2:1 и вливают поливинилацетатную дисперсию. Операции, выполняемые при окраске полимерцементными красками, приведены в табл. 69.

Окраску поверхностей водоэмульсионными синтетическими красками применяют для внутренних и наружных работ по дереву, штукатурке и бетону. Подготовка поверхностей под водоразбавляемые эмульсионные краски описана в подпараграфе «Подготовка поверхностей под окраску водными составами».

Наиболее распространенными водоэмульсионными синтетическими красками, все шире применяемыми строителями-отделочниками, являют-ся поливинилацетатные Э-ВА-27, Э-ВА-27А, Э-ВА-27ПГ, стиролбутадие-новые Э-КЧ-26, Э-КЧ-26А и Э-ХВ-28, изготовленные из смеси латекеа СКС-65 ГП и сополимера хлористого винила с винилденхлоридом. Эти ираски предназначены для внутренних работ, однако не рекомендуются Для помещений с повышенной влажностью (бани, прачечные и др.). Краску Э-ВА-27ПГ применяют для окраски помещений, к которым предъявляются повышенные требования пожарной безопасности.

Водоэмульсионные краски не следует наносить поверх клеевых, а также по купоросной грунтовке. Клеевые набелы следует очистить и промыть 3%-ным раствором кальцинированной соды.

Для наружных работ используют водоэмульсионные краски ЭАК-111, Э-ВА-17, Э-ВС-17, Э-ВС-114 и Э-КЧ-112. Все они устойчивы к замораживанию до — 40°С й оттаиванию, кроме красок Э-ВС-114 и Э-КЧ-112.

Фасады, подлежащие окраске, должны иметь гладкую поверхность без раковин, наплывов и следов изъянов металлических форм.

Поверхности очищают от пыли и грязи стальными шпателями и проволочными щетками. Мелкие неровности и раковины подмазывают составом из сухого просеянного песка и водоэмульсионной краски, взятых в соотношении 2:1. Отделку фасадов выполняют в такой последовательности:

• огрунтовывают поверхность синтетической водоэмульсионной краской Э-ВА-17 или другой разведенной водой в соотношении 1:1;
• через 1—2 ч после огрунтовки поверхности окрашивают первый раз водоэмульсионной краской, вязкость которой по ВЗ-4 при работе кистью или валиком 40—45 с, а при работе краскораспылителем — 20—25 с;
• вторично поверхности окрашивают через 1—2 ч при температуре наружного воздуха около 20 °С и через 3—4 ч при более низкой температуре.

Изменение цвета красок добавкой сухих пигментов или красок другого состава запрещается. Кисти и другие инструменты промывают теплой водой с мылом сразу же после окончания окраски.

Окраска поверхностей неводными составами

Общие сведения

Окраску следует выполнять готовыми к применению красочными составами. Материалы и полуфабрикаты, применяемые для неводных ркрасок, проверяют в лабораторных условиях на вязкость, адгезию, степень перетира, укрывистость, время высыхания.

Количество растворителя и пленкообразующих веществ в окрасочных составах при температуре 18—22 °С должно обеспечивать:

• малярную консистенцию, при которой составы, не стекая с кисти или валика, свободно отделяются от них при нажиме на окрашенную поверхность:
• укрывистость, соответствующую минимальному расходу окрасочного состава на единицу площади;
• время высыхания краски, не превышающее 24 ч.

Окраску фасадов неводными составами (красками, эмалями), содержащими токсичные растворители или выделяющими пары, вредные для Здоровья рабочих, допускается выполнять только в холодное время года (при температуре +4°С и ниже).

Каждое последующее окрасочное покрытие наносят после того, когда просохло и отвердело предыдущее. Столярные изделия внутри и снаружи помещений окрашивают масляными и эмалевыми красками. Глифталевые эмали применяют только для окраски наружных поверхностей.

Приборы отопления, трубы, санитарно-технические устройства и металлические ограждения окрашивают красками масляными, эмалевыми ГФ-230, ЭП-51, НЦ-132 и др.

Применение асфальтобитумных лаков для окраски санитарно-технических устройств и других металлических изделий внутри жилых и бытовых помещений запрещается. Трубы и приборы водопровода и отопительных систем окрашивают только после слива из них воды.

Дощатые полы окрашивают не менее чем за два раза. После первой окраски производят шлифовку до удаления глянца.

В зимних условиях фасады окрашивают морозостойкими красочными составами: перхлорвиниловыми, кремнийорганическими, органосиликатными и др. Минимальная температура воздуха при окраске этими составами должна быть не ниже —20 °С.

Окраска поверхностей масляными составами

Промышленность выпускает масляные краски густотертые и готовые к применению разнообразных цветов и оттенков. Состав операций при масляной окраске приведен в табл. 70.

Масляную окраску поверхностей производят волосяными кистями (ручниками, маховиками), меховыми валиками (ручными или пневматическими), а также краскораспылителями. После окраски кистями поверхности флейцуют или торцуют. Поверхности, подлежащие масляной окраске, должны быть совершенно сухими.

При производстве отделочных работ применяют как глянцевые, так и матовые масляные окраски. Наиболее распространены глянцевые окраски, составы для которых приготовляют по рецептам № 43, 49 (см. табл. 52). Введение в краску сиккатива (для ускорения сушки) при последней покраске не допускается.

При ручной работе масляные краски наносят на поверхность маховой кистью или ручником за три приема: первый — нанесение вертикальных жирных зигзагообразных полос, второй — растушевка краски горизонтальными движениями и третий — окончательное разравнивание и растушевка краски вертикальными взмахами кисти. Не следует добиваться укрывистости красочной пленки за один раз утолщением ее слоя и применением густых составов, так как это может вызвать появление морщин или отслоение краски. Лучше произвести окраску за несколько раз тонкими слоями после полного высыхания каждого предыдущего слоя.

Флейцевание, то есть удаление с окрашенной поверхности следов кисти, производят сухой кистью-флейцем. При окраске масляными составами оконных переплетов и дверных полотен окончательный слой краски наносят вдоль волокон, при окраске полов — вдоль досок, радиаторов — вертикально вдоль секций, металлических кровель — вдоль ската.

Матовые масляные составы (рецепты № 51, 52, см. табл. 52) применяют для высококачественной отделки внутренних помещений уникальных зданий (кинотеатров, клубов, музеев и др.). Мелкозернистая, бархатистая фактура масляной матовой окраски создается щетками-торцовками или валиками.

Наряду с масляными для внутренних работ применяются масляноэмульсионные составы, приготовленные на эмульсиях,— ВМ (рецепт №/44, 50, см. табл. 52). Способы исправления дефектов масляной окраски приведены в табл. 76.

Окраска поверхностей эмалевыми составами

Эмали выпускаются промышленностью в готовом к употреблению виде В случае испарения некоторой части растворителей эмали разбавляются на месте работы. Окраска поверхностей эмалевыми составами, изготовляемыми с добавкой синтетических смол или лаков, ускоряет сроки высыхания окрашенных поверхностей, повышает их декоративный вид. Подготовка поверхностей под эмалевую окраску производится так же, как под масляную окраску или с применением специальных щпатлевочных и грунтовочных составов заводского изготовления.

Окраску глифталевыми эмалями ГФ-230 выполняют таким же образом, как масляную. Поверхность подготовляют масляными или лаковыми шпатлевками заводского или собственного приготовления, огрунтовку — масляной грунтовкой или же краской, разведенной растворителем до нормальной густоты. Кроме этого, можно применять глифталевую грунтовку ГФ-020 или пентафталевую ПФ-020.

Окраску пентафталевыми эмалями ПФ-115 выполняют кистями или краскораспылителями. Подготовка поверхностей при этом аналогична подготовке их под масляные окраски. Время высыхания описанных выше эмалей длительное, поэтому их можно наносить кистями или валиками.

Окраску летучесмоляными эмалями — перхлорвиниловыми марки ХВ, нитроэмалями НЦ-25, нитроглифталевыми НЦ-132 и эпоксидными ЭП-51 — выполняют, как правило, краскораспылителями, так как время полного высыхания этих эмалей небольшое (1—3 ч). Эмаль НЦ-132К считается кистевой, краску же НЦ-132П наносят только краскораспылителем. Технические характеристики летучесмоляных эмалей приведены в табл. 47. Для подготовки поверхностей под эмали ХВ применяют перхлорвиниловые шпатлевки ХВ-00-4, ХВ-00-5, под нитроэмали НЦ-25 — нитроцеллюлозные шпатлевки НЦ-007, НЦ-00-8, под эпоксидные эмали ЭП-51 — шпатлевки ЭП-00-10, ЭП-00-20.

Поверхности огрунтовывают грунтовками, приведенными в табл. 50. Перхлорвиниловые и нитроглифталевые эмалевые краски можно применять для внутренних и наружных окрасок по дереву и загрунтованному металлу. При необходимости эмали разводят растворителями: эмаль НЦ-25 — растворителем № 645, 646, 647, эмаль НЦ-132К. — № 649, НЦ-132П — растворителем № 646.

Окраска фасадов морозоустойчивыми эмалями

Отделку перхлорвиниловыми составами ХФК и ХВ-161 производят по оштукатуренным бетонным или кирпичным поверхностям. Растворителями красок являются ксилол или сольвент, при испарении которых пленка твердеет. Перхлорвиниловые составы хранят в бидонах или бочках с плотно закрывающимися крышками при температуре не выше +10°°С в заглубленных складах, оборудованных вентиляцией и имеющих несгораемые перекрытия. Перед применением эмали переносят в помещение с температурой 18—20°С, где выдерживают 10—12 ч. Перед началом и во время окраски поверхностей краску периодически перемешивают для устранения осадка и расслоения составляющих.

Поверхность фасада покрывают грунтовкой марки ХФГ или грунтовкой, составленной из молотого мела и 10%-ного перхлорвинилового лака. Перхлорвиниловые составы наносят на поверхность валиками с меховым покрытием или краскораспылителями за два раза с люлек или лесов Окрашивать фасады этими составами при температуре выше 4°С запрещено.

В зимний период разрешается пользоваться перхлорвиниловыми эмалями при температуре наружного воздуха до —20 °С, однако при этом увеличивается вязкость краски, что вызывает необходимость обогрева составов и покрасочного оборудования (шлангов, компрессоров, пистолетов-распылителей).

Учитывая вышеизложенное, при работе зимой лучше пользоваться окрасочными валиками, а краску, во избежание возгорания, подогревать в водяной бане.

При необходимости составы разбавляют ксилолом или сольвентом. Не рекомендуется добавлять в краску для изменения цвета сухие пигменты или краски другого состава.

Окрашивать перхлорвиниловыми составами поверхности внутри помещений категорически запрещено, так как пары, выделяемые при высыхании окрасочной пленки, токсичны. Растворители (сольвент, ксилол) огнеопасны, а их пары образуют с воздухом взрывоопасную смесь При отсутствии специального склада краски можно хранить в герметично закрытых бидонах в специальных металлических шкафах под замком (по 10—12 бидонов).

Окраску фасадов кремнийорганическими эмалями (КО-168, КО-174, КО-198) выполняют по бетонным, кирпичным и оштукатуренным высокопрочными растворами поверхностям. Наиболее часто окрашивают фасады современных зданий панельной или каркасно панельной конструкции, состоящие из сборных железобетонных элементов заводского изготовления, имеющих поверхность высокой прочности. Наиболее распространенная при окраске фасадов эмаль КО-174. Ее доставляют на строительные объекты в готовом к применению состоянии. При загустении разводится растворителем Р-5 (смесь бутилацетата, ацетона и ксилола) до вязкости 25—30 с по ВЗ-4. Время высыхания эмали до степени 3 — не более 2 ч. Она дает на поверхности прочную, эластичную, водонепроницаемую морозостойкую пленку. Отделку фасада кремнийорганической эмалью выполняют в такой последовательности:

• поверхность очищают от грязи, пыли, следов затирки, брызг раствора, песчинок стальными щетками, скребками, шпателями, затем обдувают ее сжатым воздухом, проверяют влажность поверхностей (кирпичных, бетонных, оштукатуренных), которая должна быть не выше 8 %, после чего валиками или краскораспылителями наносят первое красочное покрытие;
• второе (третье) покрытие наносят с технологическим перерывом 1 —1,5 ч между предшествующим и последующим слоями.

Иногда для улучшения декоративного вида после высыхания всех слоев эмали делают иабрызг такой же эмалью другого цвета.

Кремнийорганические эмали токсичны и применяются в холодное время года (ниже 4°С) для отделки только наружных поверхностей. Маляры должны пользоваться защитными очками, респираторами и пройти соответствующий инструктаж о правилах безопасной работы с эмалями.

Значительный эффект при отделке фасадов крупнопанельных жилых домов эмалью КО-174 достигается при использовании специальных технологических линий отделки панелей с сушкой при высокой температуре. Такая линия введена в действие в Домостроительном комбинате № 1 Главкиевгорстроя.

Лакировка поверхностей

Лакировка паркетных полов

Перед нанесением лакового покрытия полы тщательно шлифуют и обеспыливают. Для лакировки паркетных полов применяют лак ГФ-257 (ТУ 6-15-50-80), который поставляют в двух упаковках: лак — в герметических жестяных банках и кислотный отвердитель — в бутылках. Лак ПФ-231 (см. табл. 48) изготовлен на основе пентафталевой смолы, медленно высыхает и образует более эластичную пленку. При загустевании его разводят уайт-спиритом или скипидаром.

Покрытие пола лаком ГФ-257 выполняют в такой последовательности: лак смешивают с отвердителем в эмалированной или стеклянной посуде в соотношении 8:1 в таком количестве, чтобы его можно было израсходовать в течение 24 ч.

Первое лаковое покрытие наносят начиная от наиболее удаленной от двери стены прочной большой кистью (маховой или флейцем) или одежной волосяной щеткой, закрепленной на длинной деревянной ручке под углом. Через 12—14 ч первое покрытие шлифуют мелкой шлифовальной шкуркой, тщательно обеспыливают его пылесосом и затем наносят второе и третье лаковые покрытия с перерывом после второго покрытия 12—14 ч.

При выполнении процесса лакировки полов помещение следует проветривать.

Лакировку полов лаком ПФ-231 выполняют аналогичным способом, однако перерывы между покрытиями удлиняют до 48 ч, а после третьего покрытия полы разрешается эксплуатировать только через 72 ч. Лак ПФ-231 наносят кистью или краскораспылителем.

Наиболее прочные покрытия дают уретановые лаки, однако из-за дефицитности и дороговизны они применяются еще редко. Лак УР-19 (ВТУ ОП-355-70) двухкомпонентный. Второй компонент — отвердитель, который вводится для ускорения твердения (на 10 ч. по массе лака вводится 2 ч. отвердителя). Подготовленный лак необходимо израсходовать за 2—3 ч. Лак наносят по прошлифованному паркету за 2 раза с перерывом между слоями 2 ч.

Механизированные способы производства малярных работ

С целью сокращения трудозатрат при производстве малярных работ, кроме серийно выпускаемых машин и механизированного инструмента, применяются механизмы и инструменты, разрабатываемые и внедряемые новаторами производства, трестами Оргтехстрой.

Поверхность подготовляют под окраску двумя способами: в первом — шпатлевочные составы подаются под давлением к пневмошпателям, которыми состав наносят на поверхность и разравнивают, во втором—составы наносят удочками распылением с последующим разравниванием и сглаживанием ручными шпателями. Для нанесения шпатлевочных составов по первому способу новаторы производства предложили несколько конструкций пневмошпателей: С. П. Крашенинникова, М. В. Румянова, 3. А. Сафронова, треста Киеворгстрой и др.

При нанесении состава методом распыления отделочники используют установки СО-21, выпускаемые промышленностью, а также щпатлевочно-нагнетательные баки с рабочим давлением 0,6—0,7 МПа (6—7 кгс/см²), изготовляемые в условиях построечных или ведомственных мастерских. В Главмосстрое отделочники применяют этот способ для нанесения синтетических шпатлевочных составов КЛМ и гипсополи-мерцементных составов ГПЦ (соответственно рецепты № 30, 32, см, табл. 52) при отделке потолков «под шагрень».

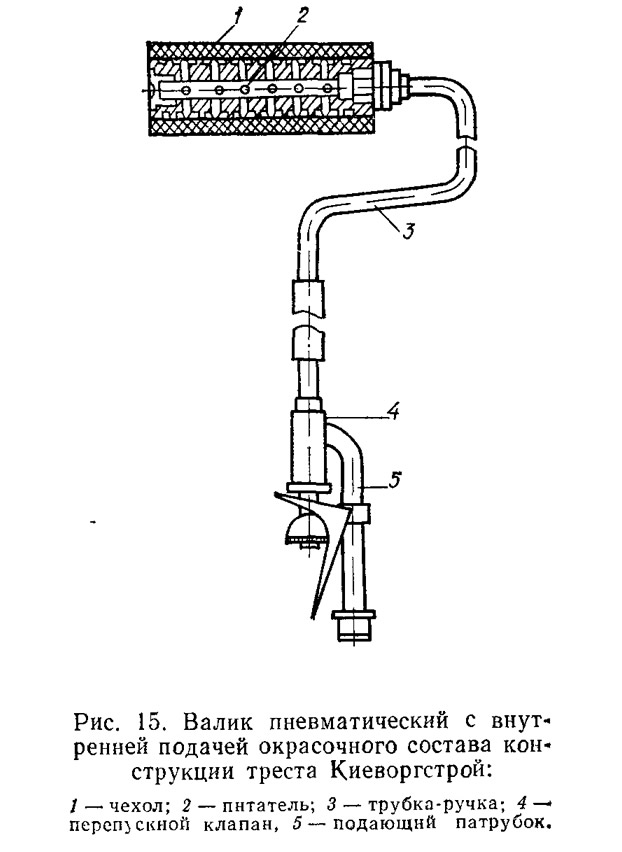

Трест Киеворгстрой для нанесения шпатлевочных составов и побелки потолков предложил универсальную удочку, работающую по принципу механического распыления составов без дополнительного поддува воздухом на выходе из форсунки, что значительно сокращает туманообразование. Первый слой шпатлевки наносят форсункой с отверстием диаметром 5 мм, второй — 3 мм. Побелку потолков выполняют той же удочкой с форсункой диаметром 2 мм.

Трест Оргстрой Министерства строительства Эстонской ССР разработал и внедрил агрегат для нанесения шпатлевки АНШ-1-4. После изготовления н некоторой модернизации, произведенной трестом Укроргтехстрой Министерства промышленного строительства УССР, агрегат применяют на объектах комбината Киевпромстрой и других строительных организаций УССР.

Агрегат АНШ-1-4 представляет собой поршневый насос с кривошипношатунным механизмом, свободно подвешенным внутри бункера и оборудованным приводом, аппаратурой и механизмами, необходимыми для подачи шпатлевочного состава к форсунке.

Техническая характеристика агрегата АНШ-1-4 следующая:

Производительность, при толщине слоя до 2 мм, мг/ч	340
Вместимость бункера, л	70
Расход воздуха при работе одной форсункой, м3/ч	5—7
Подвижность состава по конусу СтройЦНИЛ, см, не менее	6
Электродвигатель:
мощность, кВт	0,6
номинальное напряжение, В	380
напряжение управления, В	12
частота вращения, мин—1	1360
род тока	Переменный трехфазный
Насос	Поршневой
Принцип действия	Возврато-поступательный
Рабочее давление в приемной камере, МПа	0,88
Габаритные размеры, мм	1420x580x1185
Частота вращения кривошипа, мин—1	68
Число цилиндров, шт	2
Масса (без рукавов и форсунки), кг	120
Обслуживающий персонал, чел.	2

Отделку потолков и стен «под шагрень» с помощью агрегата АНШ-1-4 выполняют в такой последовательности: очищают поверхность, расшивают трещины, подмазывают отдельные места, подготовляют необходимые материалы, инструменты и инвентарь; щпатлевочные составы изготовляют централизованно и поставляют в закрытой таре; агрегат АНШ-1-4 устанавливают на рабочее место, проверяют его исправность, регулируют давление до 0,3 МПа. Удочкой накосят шпатлевочный состав на потолки или стены. Толщина слоя и крупность шагрени зависят от густоты состава и давления. Для отделки стен лестничных клеток и транзитных коридоров применяют пигментированные составы, не требующие последующей окраски.

Выработка при отделке потолков агрегатом достигает 400 м² на 1 чел-день.

Для бескистевой окраски поверхностей наряду с ручными меховыми и поролоновыми валиками применяются валики с пневматической подачей составов от краскоиагнетательных баков компрессором.

Трест Киеворгстрой разработал два вида пневматических валиков: с наружной и внутренней подачей составов (рис. 15). При клеевой окраске питатель валика покрывают чехлом из губчатой резины, при масляной — из искусственного меха. Валики подключают к красконагнетательным бакам СО-12, СО-13 и др. Они могут также работать от нагнетательных бачков с ручными насосами.

Разработан целый ряд несколько видоизмененных пневматических валиков (в том числе для окраски полов), предложенных строителями Ленинграда, Вильнюса, Одессы, Херсона, -Днепропетровска и других городов. Однако из-за громоздкости передвижных компрессоров и отсутствия на многих объектах малярных станций пневматические валики не нашли широкого применения.

Кроме того, применяются пневматические кружки-распылители различных конструкций, профилированные валики, побелочные агрегаты, шлифовальные машинки, приспособления для окраски труб и радиаторов, диафрагменные растворо-насосы СО-69 с приставками СО-66 для окраски фасадов и больших помещений водными составами, приспособления для вытягивания филенок и др.

Альфрейные разделки поверхностей

Вытягивание филенок — отбивка узкими цветными полосами (филенками) панели от верхней части стены, стены от фриза или ограничение поверхностей, разбитых на зеркала, окрашиваемые разными цветами. Филенки, как правило, тянут филеночными кистями. Это требует от маляра продолжительной тренировки. Для тяги филенок пользуются деревянной линейкой со скошенной под углом гранью. При разграничении панелей, окрашенных клеевыми либо масляными красками, и стен, окрашенных клеевыми красками, филенки тянут клеевым составом. Поверхности, окрашенные масляными составами, при необходимости разделяют филенками, вытянутыми масляными составами.

Разделку набрызгом производят нанесением на поверхность брызг краски разных цветов. Крупные брызги делают более светлым цветом, мелкие — темнее либо ярче. Краску на окрашенную поверхность наносят трафаретной жесткой кистью, ударяемой о деревянную палочку. Набрызг можно механизировать, применяя пневматическую кружку-распылитель.

Разделку туповкой и торцеванием производят натуральной или резиновой губкой. Поверхность, окрашенную в один цвет, губкой или резиновым валиком после высыхания тупуют прижатием губки, смоченной в краске другого цвета, при этом на поверхности получается своеобразный рисунок. Разделку под туповку выполняют клеевыми и масляными составами.

Торцевание выполняют щетками-торцовками по свежеокрашенной поверхности. Волос щетки при торцевании должен быть направлен перпендикулярно к поверхности. Особо тщательно и быстро надо выполнять торцевание клеевой окраски, которая быстро высыхает.

Накатку узорчатыми валиками выполняют по высохшим окрашен-ным поверхностям. Краску наносят на губку валика кистью. Перед накаткой необходимо несколько раз провернуть валики, чтобы они смочились краской. Накатку поверхности валиком следует производить равномерными движениями без наслоений и разрывов рисунка. Разделку поверхностей накаткой валиками в последнее время применяют редко, а если и применяют, то с точечным разбросанным узором в виде мелкой светлой сеточки и др.

Разделка поверхности под ценные породы дерева

Разделку под дуб выполняют в такой последовательности: подготовляют поверхность так же, как и под масляную окраску, наносят первый слой краски (подкрывку). Ее цвет должен быть светлее самых светлых мест древесины, которую имитируют. В состав окрасочного состава вводят 0,75 ч. белил и 0,25 ч. охры с добавкой ультрамарина или умбры натуральной. В качестве связующего применяют олифу с введением 1/3 объемной части скипидара и 3 % нафтенового сиккатива. Подкрывку наносят кистью-ручником за два раза и обрабатывают флейцевой кистью.

Для лессировочного накрывочного слоя применяют такие же пигменты, как и для подкрывки, а в качестве связующего — натуральную олифу и скипидар в соотношении 1:1 с добавкой воска и сиккатива до 5 %. При имитации текстуры лучший эффект дают составы на водных связующих (пиво, квас).

Накрывочный слой наносят по просохшей подкрывке кистью-ручником и обрабатывают ударами кисти-расхлестки. Разрисовку слоев выполняют гребешками из листовой резины толщиной 3—5 мм с зубьями различных размеров.

Разделку начинают с более крупных слоев сердцевины дерева, затем гребешком с более мелкими зубьями разрисовывают слои по обе стороны от сердцевины, после чего наносят гребешком рисунок мелких слоев. Филеночной кистью растушевывают сердцевинные слои и рассекают слои под острым углом стальным гребешком. После высыхания на-крывочиого слоя, разделанного под текстуру дуба, поверхность покрывают тонким лессировочным слоем, протирают его в отдельных местах чистой ветошью и флейцуют. Высохшую поверхность лессировки покрывают светлым лаком.

Разделку под орех выполняют так. Цвет подкрывки должен быть немного темнее. После ее высыхания наносят лессировочный слой на квасе или пиве и обрабатывают кистью-расхлесткой. В состав вводят пигменты: охру, белила, жженую или натуральную умбру, железный сурик, сажу. Наносят масляно-скипидарную лессировку, состоящую из олифы и скипидара в соотношении 1 : 1 и пигментов: умбры натуральной 90% и жженой—’10%. По сырому накрывочному слою кистью-шеперкой разрисовывают поверхность, причем применяют наложенные на палитру масляные художественные краски (охру, умбру, сиену жженую, сажу и др.). После этого стальным гребешком прорабатывают отдельные крупные слои, а мелкие — гребешком с редкими зубьями. Боковые поверхности разделывают скомканной ветошью, обрабатывают сухой кистью-шеперкой и флейцуют. После высыхания поверхность покрывают тонким водным лессировочным слоем на натуральной и жженой умбре, цвет которой немного темнее рисунка разделки, и шеперкой осветляют отдельные места в средней части рисунка. Высохшую поверхность покрывают за два раза светлым лаком с промежуточной шлифовкой первого слоя.

Разделку поверхности под мрамор или гранит производят, пользуясь для подражания натуральными образцами этих камней, Составляют краски, соответствующие цвету основного фона и прожилок. По сырому грунту основного фона тонкими колонковыми или хорьковыми кистями наносят жилки и отдельные рисунки камня, флейцуют, стараясь точно имитировать натуральный рисунок.

При разделке под природный камень для отображения облицованной плитами поверхности последнюю параллельными горизонтальными и вертикальными линиями разбивают на отдельные плиты.

Высохшую поверхность покрывают светлым лаком.

Фактурную отделку поверхности выполняют обработкой специальными способами и инструментами свеженанесенного слоя безусадочной шпатлевки, приготовленной по специальным рецептам:

• состав 1: мел молотый — 1 кг, мука мраморная — 0,5 кг, клей животный (10%-ный раствор) — до необходимой вязкости;
• состав 2: мел молотый — 6,8 кг, синтоловая краска — 2 кг, клей животный (10%-ный раствор) — 1,2 кг.

Состав наносят на поверхность кистями или шпателями и обрабатывают щетками-торцовками, рельефными валиками или гребешками. После высыхания поверхность окрашивают кистями, валиками или распылителями.

Кроме описанных выше, существует много других способов альфрейных разделок поверхностей: бронзирование, золочение, аэрография, набивка трафаретов, матоваиие, отделка под шелк, роспись по припороху и др.

Правила приемки, оценка качества и обмер малярных работ

Выполненные малярные работы должны соответствовать проекту и утвержденным эталонам, цвет и фактура окрашенных поверхностей — паспортам-выкраскам.

Принимать работы разрешается только после полного высыхания водных окрасочных составов и образования прочной пленки на поверхностях, окрашенных масляными, эмалевыми либо лаковыми составами. Окраску деревянных полов принимают через 10 дней после нанесения последнего слоя красочного состава. Качество малярных работ должно удовлетворять требованиям СНиП Ш-21-73*.

Основанием для оценки качества служат нормативные допуски, установленные для малярных работ с учетом требований СНиП. Выполнение требований СНиП является обязательным для получения любой положительной оценки. Для установления оценки проверяют соответствие допущенных отклонений нормативным допускам. Оценку «удовлетворительно» получает работа, если все фактические отклонения соответствуют нормативным допускам, оценку «хорошо» — если количество фактических отклонений, меньших допускаемых, составляет 50 %. Оценку «отлично» ставят, когда количество фактических отклонений, меньших допускаемых, будет 50 % и более.

Нормативные допуски на малярные работы следующие:

При окраске водными составами

• Наличие пятен, потеков, брызг, полос, волоса кистей, отмеливания — Не допускается
• Следы кисти — Только при простой окраске, если они не заметны на расстоянии 3 м от окрашенной поверхности
• Смещение рисунка на стыках (при работе накатным валиком) — 0,5 мм
• Местные искривления линий и закраски в сопряжениях поверхностей, окрашенных в разные цвета при окраске:
• высококачественной — Не допускается
• улучшенной — Не более 2 мм
• простой — Не более 5 мм

При окраске масляными, эмалевыми и лаковыми составами

• Просвечивание нижележащих слоев краски, пятна, отлипы, пропуски, следы кисти, морщины, потеки, кусочки пленки, видимые крупинки краски, следы плохой шлифовки — Не допускаются
• Царапины от шпателя или песка, песчинки на поверхности — Допускаются едва заметные на глаз, но не более 4 шт. на 1 м²
• Местные искривления линий закраски на стыках поверхностей, окрашенных в разные цвета при окраске:
• высококачественной — Не допускаются
• улучшенной — Не более 2 мм
• простой — Не более 5 мм

Обмер малярных работ производят по площади фактически обработанной поверхности. При подсчете из замеренных поверхностей необходимо вычитывать площадь необработанных поверхностей (например, окон и дверей при подсчете площади масляной окраски стен). При подсчете площадей клеевой окраски оконные и дверные проемы не вычитают, за исключением случаев, когда проемность более 50 %.

Для подсчета площади рельефных поверхностей применяют переводные коэффициенты или пользуются специальными таблицами (Приложение 2 ЕНиР, сборник 8. Отделочные работы.— М.: Стройиздат, 1974). Этими коэффициентами пользуются при определении площадей окрашенных лепных изделий, решеток, металлических сеток, радиаторов центрального отопления, труб и др.

Площади масляной окраски оконных и дверных заполнений, соответствующих действующим стандартам, приводятся в готовом виде в специальных таблицах приложения 1 ЕНиР, сборник 8.

Площадь оконных и дверных заполнений, изготовленных не по стандартам, определяют по фактическому обмеру, применяя переводные коэффициенты для определения площади фактически окрашенных поверхностей.
