Выбор эффективной гидроизоляции зданий и сооружений, как правило, зависит от особенностей их эксплуатации: сооружения и их защитный слой нередко подвергаются климатическим воздействиям, среди которых следует выделить температурные перепады, атмосферные осадки и ультрафиолетовое солнечное облучение; изолируемые строительные конструкции могут испытывать значительные деформации от осадки основания, изменений температуры окружающей среды, по причине прохождения вблизи транспорта и эксплуатации различного оборудования. Эти конструкции выполняются из тонкостенных или сборных элементов, в связи с чем гидроизоляционное покрытие должно обладать повышенной деформативной способностью. К гидроизоляционным элементам упомянутых сооружений предъявляются повышенные архитектурные требования, поэтому для них устраивают специальные защитные ограждения, по поверхности наносят лакокрасочные покрытия, устраивают облицовки, а открытые покрытия и конструктивные элементы должны дополнительно отвечать предъявляемым требованиям. Как правило, гидроизоляционные конструкции доступны для осмотра и ремонта, а поэтому их расчетная долговечность определяется не общей долговечностью здания или сооружения (30...100 лет), а сроком их капитального ремонта (20...30 лет), что облегчает выполнение предъявляемых к ним требований.
В качестве гидроизоляции наземных сооружений служат те же материалы и гидроизоляционные конструкции, что и для подземных, но в данном случае асфальтовая и цементная штукатурная гидроизоляции наиболее эффективны. При этом возможно использование и менее долговечных материалов: оклеечной гидроизоляции из рубероида и толя, окрасочной гидроизоляции из битумнолатексных композиций, битумно-латексно-кукерсольных мастик, материалов типа эластим и других, которые запрещено применять в недоступных для осмотра и ремонта подземных сооружениях.
Штукатурная гидроизоляция из холодных асфальтовых мастик толщиной 10...15 мм при отрывающем внешнем напоре воды до 4,5 м оказывается более эффективной, чем оклеечная гидроизоляция из трех слоев на битумно-резиновой мастике. При этом экономический эффект на 1 м2 изолируемой поверхности достигает 7 р. при экономии трудозатрат до 1 чел.-смены. Сроки строительства резко сокращаются.

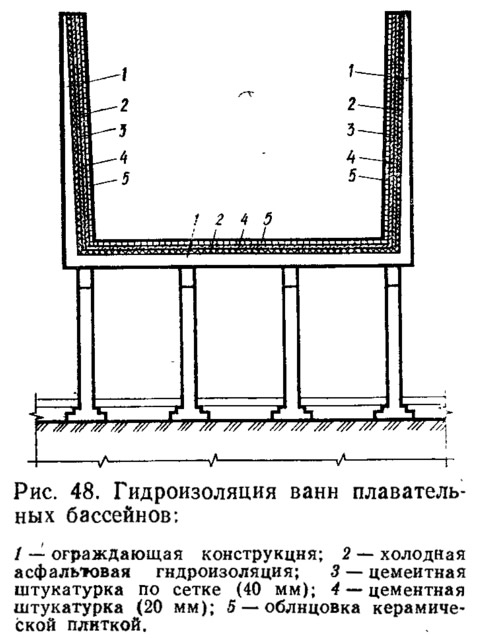

Для плавательных бассейнов эффективными являются штукатурные гидроизоляционные покрытия с применением холодных асфальтовых мастик, коллоидного цементного раствора и коллоидного полимерцементного раствора без защитного ограждения (рис. 48).
Штукатурную гидроизоляцию из холодных асфальтовых мастик и коллоидного цементного раствора целесообразно применять для гидроизоляции различных производственных помещений с мокрым режимом работы, в частности междуэтажных перекрытий, а также санузлов, душевых, моечных помещений промышленных предприятий и гаражей, отстойников и других очистных сооружений, коммунальных прачечных и бань.

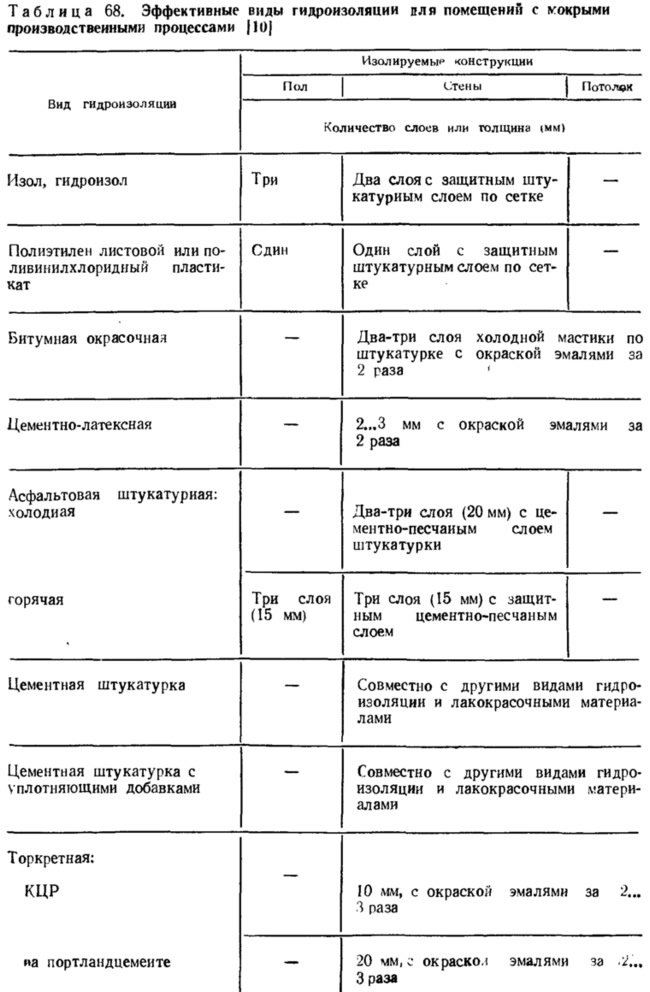

Помещения с мокрыми производственными процессами: бани, прачечные, моечные и другие должны иметь изнутри надежную замкнутую паронепроницаемую оболочку, исключающую протечки, замокание конструкций, образование конденсата внутри и снаружи ограждений. Эффективные для этих помещений виды и конструктивные решения гидроизоляции приведены в табл. 68.
Гидроизоляция полов в помещениях с мокрыми процессами обязательна. Ее следует располагать непосредственно под покрытием пола и выводить на стены и колонны на высоту не менее чем на 40 см от уровня чистого пола. При этом горизонтальный гидроизоляционный ковер должен быть сопряжен с вертикальным ковром наружных стен, если последний имеется. В случае применения асфальтовой гидроизоляции ее сопряжения с конструкциями и оборудованием следует выполнять из рулонных материалов.
В местах сопряжения полов со стенами, колоннами и лотками, а также вокруг трапов (на расстоянии от них 1,5...2 м) и в местах примыкания к закладным частям гидроизоляция должна быть усилена укладкой дополнительного слоя. В углах, образуемых тремя поверхностями, усиление следует производить металлическими или полиэтиленовыми листами, которые располагают между первым и вторым слоями гидроизоляции.
Участки стен, прилегающие к полу, должны быть защищены от брызг на высоту до 40 см защитным плинтусом, который может быть выполнен из керамической, глазурованной или диабазовой плиток, листового винипласта или клинкерного кирпича, приклеенных на щелочестойких мастиках или цементных растворах. Применение глиноземистого или пуццоланового цемента для этих целей неэффективно.
Во избежание проникания воды к основанию между полами на грунте и фундаментами, подвергающимися сотрясениям или вибрации при эксплуатации оборудования (стиральные машины, центрифуги и т. п.), следует устраивать сквозные деформационные швы с компенсаторами из мягкого металлического листа. Деформационные швы снизу до компенсатора должны быть плотно проконопачены проваренными в битуме гнилостойкими или антисептированными волокнистыми материалами, а выше компенсатора — заполнены эластичными холодными мастиками с волокнистыми наполнителями и с температурой размягчения не менее 90°С.
При выполнении гидроизоляции полов из литого асфальта в верхний слой укладывают смесь с песчаным заполнителем (для образования нескользких поверхностей).
Гидроизоляцию полов после ее укладки необходимо испытать на водонепроницаемость путем заливки помещения водой слоем 15...20 см на 3...4 сут. На период испытания трапы и пороги дверей следует временно заклеить или заложить мятой глиной.
Изоляцию стен следует выполнять таким образом, чтобы потолочные гидроизоляционные слои перекрывали стенные, а стенные — гидроизоляцию полов на 30...35 см. Пустоты между стеной и изоляционным слоем не допускаются.
Для изоляции подоконных частей, оконных откосов (заглушек, вертников), нижних поверхностей перемычек, двух- или трехгранных углов стен и столбов, прогонов дверных проемов целесообразно применять битумную штукатурную изоляцию с армированием металлической сеткой или стеклотканью. Оконные откосы изолируют от наружной четверти проемов. Армирующий материал после огибания углов должен перекрывать изоляцию основных плоскостей стен и перекрытий.
Изоляцию дверных проемов, служащих для сообщения между мокрыми и сухими помещениями, устраивают по площади всех откосов с заведением внутрь сухих помещений по боковым сторонам и понизу на расстояние до 1 м, а сверху — до потолка.
Эффективной защитой изоляции стен в помещениях с мокрыми процессами, например в помещениях бань, являются: штукатурка по сетке; кирпичная стенка; пропитанные асбестоцементные, бетонные плиты или кирпич. Пропитанные бетонные плиты и кирпич кладут на битумных мастиках. При устройстве защитных кирпичных стен должны соблюдаться требования по обеспечению их устойчивости. Штукатурная защита изоляции осуществляется цементно-песчаными растворами с уплотняющими добавками. Эффективным способом нанесения раствора является торкретирование, производимое по сетке, закрепленной на стальных штырях.
При применении торкретной изоляции в качестве основной ее дополнительно изолируют битумной грунтовкой в два слоя, по которой в два-три слоя наносят окраску эмалью.
Наклейку рулонных материалов на полах и стенах следует производить мастиками с температурой размягчения не менее: в мыльных помещениях бань и стиральных цехов прачечных — 75, в парильных помещениях — 90°С.
Для изоляции потолков целесообразно применять окрасочную гидроизоляцию со слоем торкретной штукатурки или защитным слоем из цементно-песчаного раствора по металлической сетке, который после огрунтовки флюатируют и окрашивают эмалями или красками. В качестве флюатов рекомендуется применять водные растворы кремнефтористоводородной кислоты либо растворы цинковых, магниевых или алюминиевых солей этой кислоты.
Полы в сухих помещениях, расположенных над мокрыми, настилают по асфальту с дополнительной изоляцией всех углов.
В связи со сложными условиями эксплуатации внутренних помещений бань для гидроизоляции стен и полов наиболее эффективны холодные асфальтовые мастики, содержащие до 10% портландцемента в качестве наполнителя. На полах также эффективны оклеечные покрытия из гнилостойких материалов (стеклорубероида, гидростеклоизола, армобитэпа, полимерных пленок), а на стенах — штукатурная гидроизоляция из коллоидного полимерцементного раствора, окрасочная с применением битумно-полимерных теплоустойчивых мастик (битумно-этинолевых, битумно-каучуковых, битумно-латексно-кукерсольных и др.). Эти гидроизоляционные покрытия должны быть обязательно защищены соответствующим ограждением: на полах — из цементной стяжки с укладкой метлахской плитки (при необходимости), а на отелах — цементной штукатуркой с облицовкой керамической плиткой. В парильных и других помещениях с эксплуатационной температурой более 40°С поверх гидроизоляции необходимо наносить защитную цементную штукатурку по металлической сетке, заанкеренной за основные стены, причем анкеры должны иметь шайбы и розетки, препятствующие прониканию пара вдоль отверстия стержня. Штукатурные и окрасочные покрытия надо армировать во всех местах примыканий и сопряжений с закладными деталями (трубами, шинами и др.) и над стыками сборных железобетонных конструкций, а в ответственных случаях, кроме того, дублировать герметизирующими шпонками или проклейками стеклоэластика.
Для некоторых наземных сооружений характерны сложные условия эксплуатации при интенсивной химической и физической агрессивности внешней среды: различные очистные сооружения, отстойники и скрубберы, силосные и грануляционные башни, промышленные охладители и градирни. Все они отличаются резко переменным температурным режимом эксплуатации, подвергаются воздействию атмосферных факторов, химической агрессии воды-среды, а потому нуждаются в гидроизоляционной защите, работающей в тяжелых условиях.

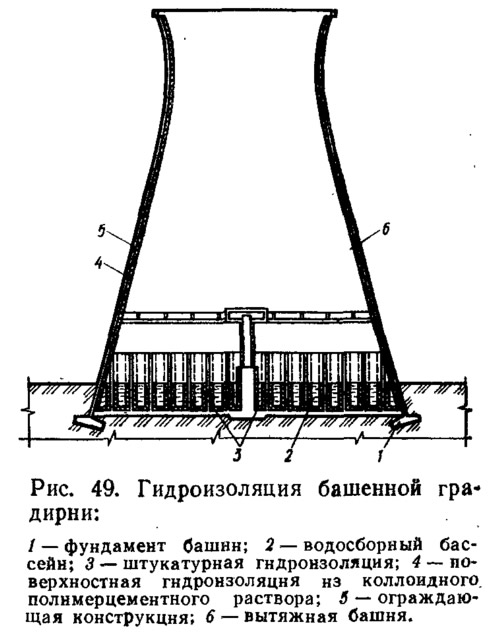

Характерным примером сооружений, подвергающихся разнообразным воздействиям физической и химической агрессии на строительные конструкции, являются башенные градирни (рис. 49).
Для защиты башенных градирен эффективными являются два способа: окрасочная гидроизоляция модифицированными эпоксидными эмалями и штукатурная гидроизоляция из коллоидного полимерцементного раствора. Эпоксидно-сланцевые покрытия из эпоксидной эмали рекомендуются как наиболее надежные и долговечные, причем качество их может быть повышено, если использовать более эластичные покрытия из эпоксидно-каучуковых эмалей. Коллоидно-штукатурное покрытие из коллоидного полимерцементного раствора гораздо дешевле и технологичнее эпоксидного покрытия, обладает надежностью и долговечностью. Выполняется оно из заранее приготовленного и тщательно отдозированного раствора, благодаря чему обеспечивается высокое качество покрытий. Недостаточная трещиноустойчивость покрытий из коллоидного полимерцементного раствора требует, чтобы они сочетались с уплотнением рабочих швов бетонирования прокладкой стальных оцинкованных листов шириной 50...100 мм.
Эпоксидная окраска и штукатурка из коллоидного по-лимерцементного раствора более эффективны для защиты открытых железобетонных конструкций, ибо они отличаются большей механической прочностью и морозостойкостью. Многолетний опыт эксплуатации сборных железобетонных лотков лесоперерабатывающих комбинатов в условиях знакопеременных температур и абразивного воздействия показал надежность окрасочной гидроизоляции, для устройства которой использована эпоксидно-каучуковая эмаль.
При работе сооружений, подверженных различным динамическим и вибрационным воздействиям, эффективными являются армированные окрасочные и штукатурные гидроизоляционные покрытия. Для армирования наиболее целесообразны стеклоткани и стеклосетки, а также пластмассовые листы. В качестве герметизирующих мастик рекомендуются битумно-полимерные и тиоколовые герметики. В местах сосредоточенных деформаций на покрытие надо нанести антиадгезив, т. е. окрасить белилами или покрыть пергамином.
В сложных условиях эксплуатации находится гидроизоляция мостов, в которых динамические нагрузки сочетаются со знакопеременным температурным режимом. Поэтому на пролетных строениях мостов целесообразно применять оклеечные и сильно армированные покрытия, а также полимерные материалы. Наиболее эффективным является гидроизоляционное покрытие с применением эпоксидно-сланцевого полимербетона толщиной 30 см по стальным листам, битумной грунтовке и эпоксидному лаку.
