Классификация и конструкции крыш

Классификация крыш

Основное назначение крыши состоит в том, чтобы ограждать здание сверху от атмосферных воздействий (дождя, снега, колебаний температуры наружного воздуха, солнечной радиации и ветра). Проникновение в здание воды и холода, а также перегрев крыш солнечными лучами приводят к их разрушению.

По форме крыши делят на скатные и плоские. Форма крыши определяется архитектурой здания и его конфигурацией в плане.

По конструкции крыши различают чердачные и бесчердачные.

В зависимости от температурно-влажностного режима верхней ограждающей конструкции здания бесчердачные (совмещенные) крыши делят на невентилируемые и вентилируемые.

По назначению различают эксплуатируемые (солярии, спортивные площадки, кафе и др.) и неэксплуатируемые крыши.

Скатные крыши бывают чердачные и бесчердачные.

Чердачные крыши выполняют с холодным или теплым чердаком. Бесчердачные крыши могут быть холодными (над неотапливаемыми строениями) и теплыми (над отапливаемыми зданиями). Бесчердачные крыши устраивают как в жилых и общественных, так и в производственных зданиях промышленного и сельскохозяйственного назначения. В производственных зданиях часто на покрытиях устраивают светоаэрационные фонари.

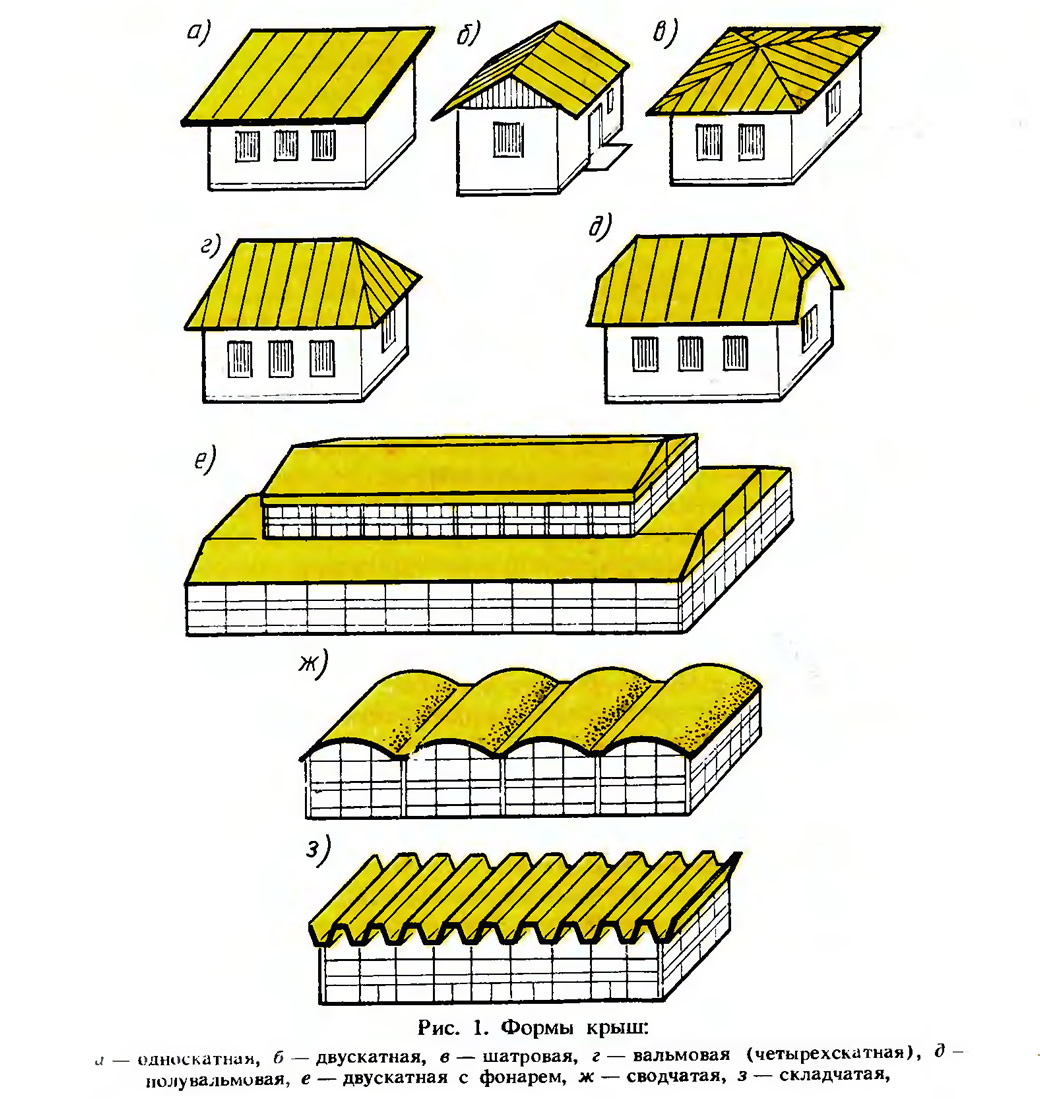

Односкатная крыша (рис. 1, а) скатом опирается на наружные стены, находящиеся на разных уровнях.

Двускатная крыша (рис. 1, б) состоит из двух плоскостей, опирающихся на стены, расположенные на одном уровне. Треугольные части торцовых стен между скатами называют щипцами.

Шатровая крыша (рис. 1, в) имеет четыре треугольных ската, вершины которых сходятся в одной точке.

Вальмовая (четырехскатная) крыша (рис. 1, г) образуется от соединения двух трапецеидальных скатов и двух треугольных торцовых скатов, называемых вальмами.


Полувалъмовая (двускатная) крыша (рис. 1, д) имеет срезанные вершины над торцовыми стенами в виде треугольников (вальм).

Двускатная крыша промышленного здания с продольным фонарем (рис. \,е) отличается от двускатной крыши жилого здания меньшим наклоном скатов и большей шириной и длиной.

Сводчатая крыша (рис. 1, ж) в поперечном сечении может быть очерчена дугой окружности или иной геометрической кривой.

Складчатая крыша (рис. 1, з) образуется от соединения отдельных трапецеидальных элементов — складок.

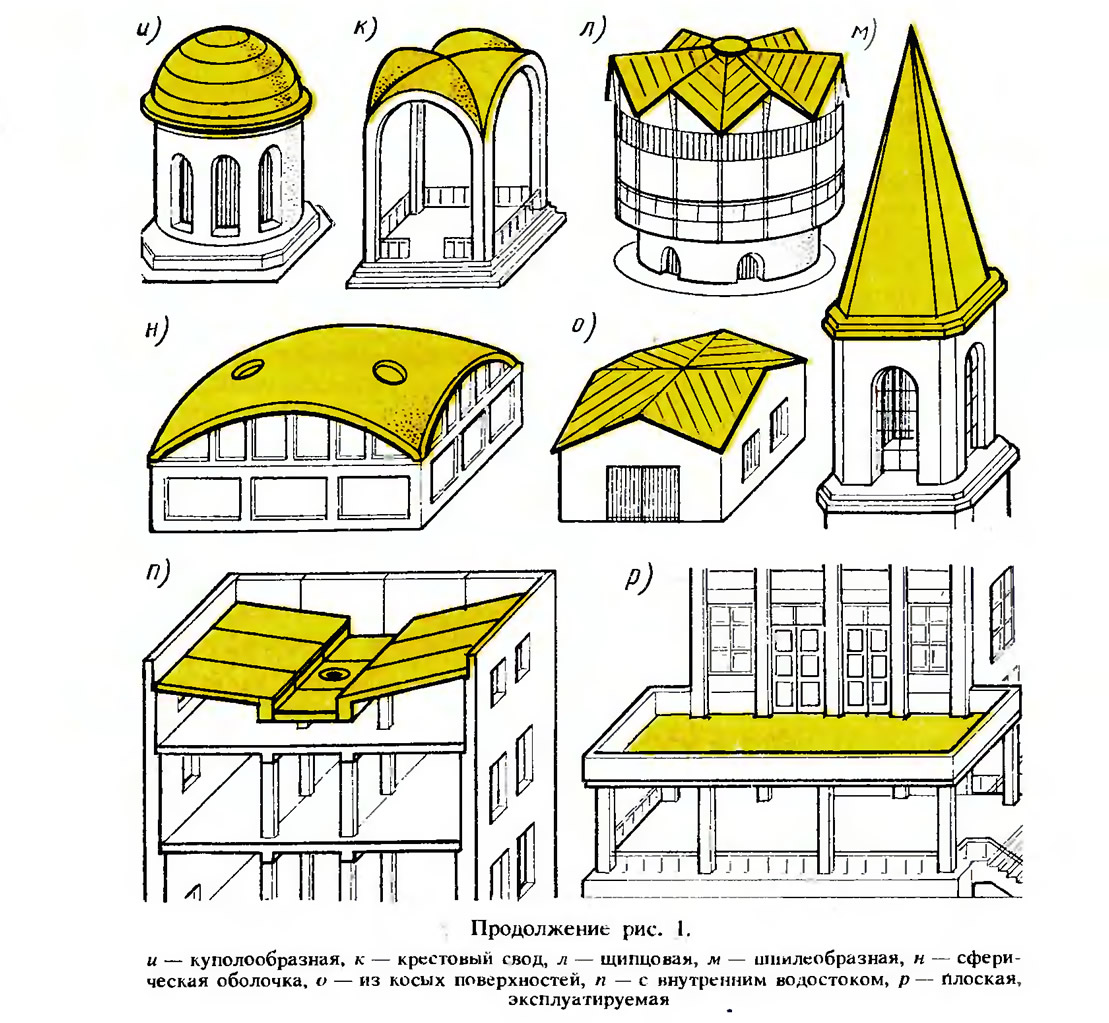

Куполообразная крыша (рис. 1, и) по очертанию представляет собой половину шара со сплошным опиранием по кольцу на цилиндрическую стену.

Крестовый свод (рис. 1, к) представляет собой четыре сомкнутых арочных свода.

Многощипцовая крыша (рис. 1, л) образуется от соединения скатов плоскостей. Торцы стен под двускатными плоскостями называются щипцами.

Шпилеобразная крыша (рис. 1, м) состоит из нескольких крутопадающих треугольных скатов, сомкнутых к вершине.

Сферическая оболочка (рис. I, н) по очертанию подобна куполу, но с опиранием на основание в отдельных точках. Пространство между опорами обычно устраивается светопрозрачным.

Крыша из косых поверхностей (рис. 1, о) состоит из нескольких пологих плоскостей, опирающихся на стены.

Крыша с внутренним водостоком (рис. 1, п) широко распространена в современном промышленном и гражданском строительстве.

Плоские крыши (рис. 1, р) имеют уклон до 2,5%. Их устраивают в виде площадок и используют для профилакториев, открытых кафе и других целей. Хотя плоские крыши обходятся дороже скатных, экономия на эксплутационных расходах компенсирует этот недостаток. В последнее время большое распространение получили новые конструкции крыш из железобетонных сборных панелей.

Конструкции крыш

К основным конструктивным элементам крыш относятся несущие конструкции, пароизоляция, теплоизоляция и кровля.

Несущие конструкции воспринимают нагрузку от собственной массы, массы снега, давления ветра и передают эти нагрузки на стены или отдельные опоры. Несущими конструкциями являются сборные железобетонные панели, комплексные панели покрытий повышенной заводской готовности (с тепло- и гидроизоляционным слоями или только с гидроизоляционным слоем), монолитный железобетон, стальной профилированный настил, деревянные стропила и фермы, асбестоцементные плиты.

Пароизоляцию устраивают из рулонных битумных, полимерных пленочных или обмазочных материалов.

Теплоизоляцию устраивают из легких бетонов, битумоперлита, керамзита, минераловатных, перлитопластбетонных, перлитобитумных, перлитофосфогелевых плит и др.

Кровлю выполняют из рулонных, мастичных и штучных (черепицы, асбестоцементных плит, стальных и деревянных настилов) материалов.

Крыши из сборных железобетонных панелей бывают неэксплуатируемые и эксплуатируемые, бесчердачные (рис. 2, а) и чердачные (рис. 2, б).

Сборные железобетонные крыши устраивают шести типов:

• I — чердачные с гидроизоляцией мастичными или окрасочными составами (безрулонная кровля);
• II — чердачные с кровлей из рулонных материалов;
• III — бесчердачные из однослойных панелей, выполненных из легких или ячеистых бетонов;
• IV — бесчердачные из многослойных комплексных панелей, состоящих из двух железобетонных панелей, между которыми уложен эффективный теплоизоляционный материал;
• V — бесчердачные с несущими панелями из тяжелого бетона; по которым уложены плиты из эффективных утепляющих материалов;
• VI — бесчердачные построечного исполнения многослойной конструкции с засыпным утеплителем и стяжкой под кровлю из рулонных материалов.

В соответствии с Инструкцией по проектированию сборных железобетонных крыш жилых и общественных зданий (ВСН 35—77) Госгражданстроя приняты следующие определения для всех крыш.


Чердак — объем, ограниченный покрытием, фризовыми стенами и чердачным перекрытием.

Покрытие — верхняя ограждающая конструкция, одновременно выполняющая несущие, гидроизолирующие, а при бесчердач-ных (совмещенных) крышах и при теплых чердаках также теплоизолирующие функции.

Кровля — верхний элемент покрытия, выполненный из водонепроницаемых материалов и защищающий здание от атмосферных осадков.

Защитный слой — элемент кровли, предохраняющий гидроизоляционный ковер от механических повреждений, непосредственного воздействия солнечной радиации.

Выдра — борозда под выступом, образованным напуском кладки или выступающим бортом.

Чердачные крыши устраивают с холодным или теплым чердаком.

Бесчердачные (совмещенные) крыши выполняют функции несущих и ограждающих конструкций верхнего этажа зданий. Конструкция бесчердачной крыши состоит из следующих элементов (рис. 3): несущей конструкции 2, которая должна отвечать необходимым условиям прочности, жесткости и трещиностой кости во время монтажа и в эксплуатационных условиях; пароизоляционного слоя 3, предохраняющего от проникновения водяного пара из помещений в толщу конструкции крыши (устраивают в случае необходимости); теплоизоляционного слоя 4, обеспечивающего требуемое сопротивление теплопередаче; кровельного ковра 6, который устраивают по основанию из цементных или асфальтовых стяжек 5 или по поверхности комплексных панелей.

Безрулонные крыши жилых зданий, имеющих более пяти этажей, устраивают с внутренним водоотводом (рис. 4).


Невентилируемая бесчердачная крыша состоит из ряда уложенных в покрытие железобетонных плит 2 (см. рис. 3).

Вентилируемая бесчердачная крыша представляет собой покрытие из панелей облегченной коробчатой конструкции — асбестоцементных плит. При этом в конструкции плит предусмотрены приточно-вытяжные продухи для вентиляции внутренней полости.

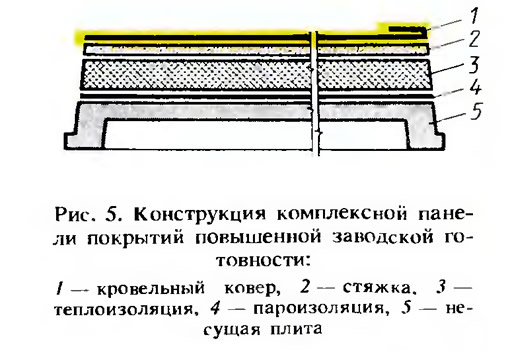

Комплексные панели покрытий повышенной заводской готовности (рис. 5) совмещают несущие, паро- и теплоизоляционные функции. Они состоят из двухслойных плит, нижний слой (несущая основа) которых из тяжелого железобетона, верхний — из ячеистого бетона или керамзито-бетона, пенопласта, фибролита. Комплексные панели могут быть различных конструкций. В качестве несущей основы иногда применяют сборную предварительно напряженную плиту. Пароизоля-цией служит рубероид марки РПП. Применение комплексных панелей покрытий повышенной заводской готовности позволяет исключить в построечных условиях операции по устройству паро- и теплоизоляции, цементно-песчаной стяжки, грунтовки основания и выполнения гидроизоляционных слоев.

Крыши из монолитного железобетона выполняют преимущественно в зданиях с повышенной сейсмостойкостью, а также подверженных большим динамическим нагрузкам.

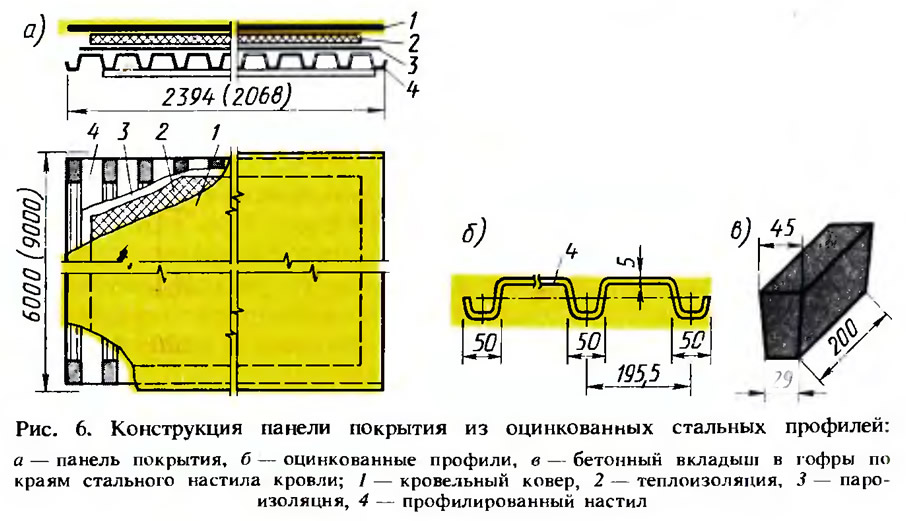

Крыши из стальных профилированных настилов широко используют в промышленном строительстве. Панель покрытия (рис. 6, а) выполняют из несущих профилированных настилов и комплексных пенополистирольных либо стеклопластовых и минераловатных плит повышенной жесткости. В качестве несущих настилов панелей используют стальные оцинкованные профили (рис. 6,6). Швы между панелями заделывают с помощью вкладышей (рис. 6, в). Широко распространены панели покрытий на основе металлического профилированного листа повышенной заводской готовности. В таких панелях, называемых металлическими двухслойными панелями (иногда — монопанелями), в качестве утеплителя используют заливочный полиуретановый или фенольный пенопласт, который в заводских условиях вспенивают между металлическим листом и слоем рулонного гидроизоляционного материала.

Стропила по конструкции разделяют на два типа: наслонные, опирающиеся концами и средней частью (в одной или нескольких точках) на стены здания, и висячие, опирающиеся только концами на стены здания (без промежуточных опор).


По материалу различают деревянные и железобетонные стропила. Деревянные стропила применяют в качестве несущих конструкций при строительстве временных зданий, зданий сельскохозяйственного назначения, при строительстве деревянных или кирпичных зданий в сельской местности. Железобетонные стропила используют при строительстве зданий с большими пролетами (производственные здания).

Наслонные стропила (рис. 7, а) устраивают тогда, когда расстояние между опорами (пролет) не превышает 6,5 м. При наличии одной дополнительной опоры ширина, перекрываемая наслон-ными стропилами, может быть увеличена до 10... 12 м, а при двух опорах — до 15 м. Нижние концы стропильных ног 3 опираются в деревянных рубленых или брусчатых зданиях на верхние венцы, в деревянных каркасных зданиях — на верхнюю обвязку, в каменных — на опорные брусья 1 (мауерлаты). Расположение стропил зависит от размеров контура здания в плане и наличия в нем внутренних опор в виде стен или колонн.

Висячие стропила (рис. 7, б) представляют собой две стропильные ноги 3, соединенные снизу затяжкой 11, воспринимающей распор. Для уменьшения прогиба стропильных ног при пролетах до 8 м параллельно затяжке врезают ригель (между затяжкой и вершиной стропил), а при пролетах более 8 м устанавливают бабку 9. Все сопряжения элементов деревянных стропил из бревен или брусьев выполняют в виде врубок с применением накладок 14, скоб, болтов и гвоздей.

Фермы применяют в промышленном строительстве при расстояниях между стенами и опорами 12...36 м.

Ферма состоит из нижнего и верхнего поясов и заключенной между ними решетки из стоек и раскосов.

Пароизоляция, выполняемая под теплоизоляцию на несущие конструкции, защищает утеплитель от увлажнения проникающими из помещения водяными парами. Пароизоляция бывает окрасочной или оклеечной в один или два слоя в зависимости от степени влажности воздуха в помещении.

В качестве окрасочной пароизоляции используют горячую битумную мастику или холодные асфальтовую либо битумно-кукер-сольную мастики.

Для оклеечной пароизоляции применяют рулонные материалы — рубероид или пергамин, наклеиваемые на горячей битумной, холодных битумной или битумно-кукерсольной мастиках.

Теплоизоляция служит для защиты здания от холода и перегрева солнцем. Теплоизоляция бывает монолитной, сборной и из сыпучих материалов.

Монолитную теплоизоляцию выполняют из легких бетонных смесей, например перлитобетонных, керамзитобетонных, битумоперлитных.

Сборную теплоизоляцию выполняют из плит заводского изготовления. Такие плиты выпускают из легких ячеистых бетонных смесей, пенопластов на основе пенополиуретана, пенополистирола, минераловатных жестких и полужестких плит, перлитобетона и т. д.

Теплоизоляцию из сыпучих материалов устраивают из керамзита, шунгизита, перлита, вермикулита и др. Такую теплоизоляцию применяют при отсутствии сборных утеплителей, а также в комплексных панелях заводского изготовления.
