Устройство элементов кровель, как правило, описывается в проекте производства работ. Рассмотрим последовательность их выполнения на конкретных примерах.
Ендовы и разжелобки скатных крыш устраивают с уклоном 1,5...3%. Для повышения водонепроницаемости в этих местах укладывают четыре или пять слоев, из которых два-три дополнительных слоя наклеивают сразу один за другим. Смежные полотнища в слое перекрывают на 100 мм по стоку воды, а в смежных слоях располагают со смещением. Верхние слои в ендове наклеивают вперемежку со слоями скатов. При этом напуск скатных полотнищ на верхние в ендовах делают не менее 100 мм, а сопряжение — в зависимости от уклонов основных скатов.

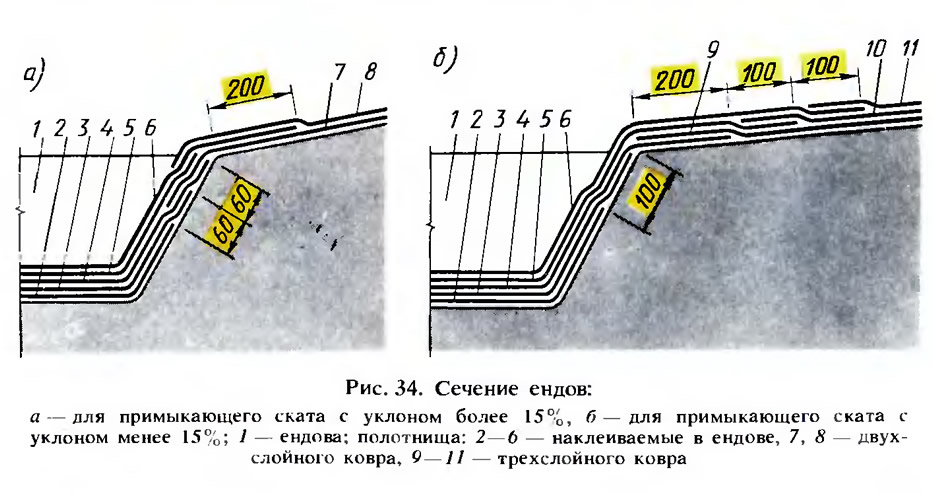

Если примыкающий скат имеет уклон более 15%, то в ендове наклеивают один за другим три слоя подряд, сопрягая их на откосе ендовы (рис. 34,а). Когда примыкающий к ендове скат имеет уклон менее 15%, то укладывают три слоя с сопряжением их на прилегающем скате (рис. 34,6). Последнее обстоятельство, а также ширина ендовы обусловливают и размер кусков полотнищ, предназначенных для ее оклейки. Узкие ендовы (шириной менее 600 мм) оклеивают длинными кусками (в теплую и безветренную погоду по 2...2,5 м, в холодную погоду и при ветре — по 1,2...1,5 м), что позволяет уменьшить количество швов. При широких ендовах (шириной более 600 мм) рулонный материал раскатывают поперек ендовы и длину кусков определяют по месту укладки.
Заготовленное для ендовы полотнище кладут на место и сворачивают пополам. Затем кровельщики наносят мастику на отвернутый конец и основание, берут полотнище вдвоем за края и намазанную половину наклеивают. После этого пришпатлевывают кромки и притирают приклеенное полотнище руками в рукавицах. Так же приклеивают и вторую половину этого полотнища. Наклейку начинают от водоприемной воронки, двигаясь постепенно к водоразделу, с нахлесткой краев на 100 мм. Поверх ковра устраивают защитный слой из мелкого гравия, втопленного в мастику.

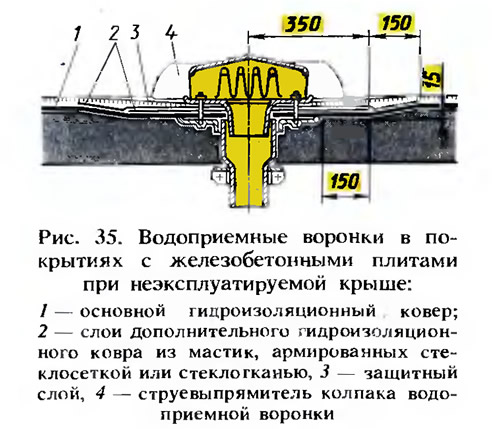

Водоприемные воронки входят в общую систему внутренних водостоков, которые включают также стояки, отводные трубопроводы и выпуски. Водоприемные воронки (рис. 35) применяют для жилых зданий с плоскими неэксплуатируемыми крышами и пологими кровлями. Диаметр патрубка такой воронки 80 мм. Для общественных и промышленных зданий с горизонтальной и скатными крышами устраивают воронки с патрубками диаметром 100 мм.
Сопряжение водоприемной воронки с бесчердачной крышей — ответственный узел. Воронку располагают на 2...3 см ниже поверхности кровельного ковра для образования водоприемной чаши диаметром около 80 см. Места примыканий к водоприемным воронкам усиливают дополнительным слоем из стеклохолста на мастике. Ткань наклеивают на закраины чаши воронок и примыкающие к ним части основания кровель.
Конструкция водоприемников должна обеспечить герметичное соединение их с кровельным ковром. Сопряжение воронки со стояком должно быть подвижным и расположенным под перекрытием.

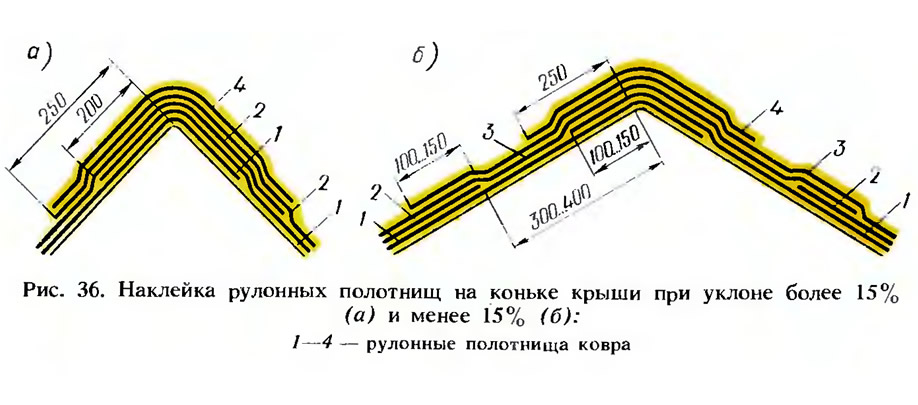

Конек крыши покрывают двумя способами: при уклоне крыши более 15% (рис. 36, а) рулонные полотнища гидроизоляционного ковра раскатывают и наклеивают параллельно, а при уклоне менее 15% — перпендикулярно направлению стока воды (рис. 36, б). В первом случае нижние рулонные полотнища 1 и 2 перекрывают одно другое не менее чем на 200 мм, а в наружном слое — на 250 мм. Во втором случае рулонные полотнища 1, 2, 3 укладывают по схеме, приведенной на рис. 36, б.
Сверху конек в обоих случаях покрывают одним дополнительным полотнищем 4 шириной не менее 500 мм. Образующиеся при этом продольные кромки заделывают мастикой.

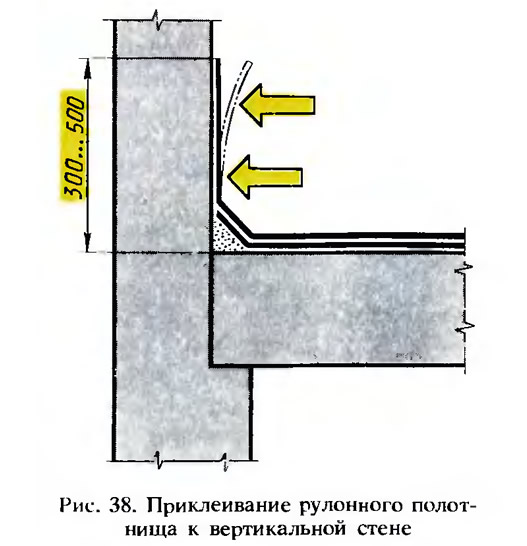

Примыкания рулонного кровельного ковра к вертикальным плоскостям наклеивают по плавным выкружкам (рис. 37) с последующим креплением анкерной скобой, металлическим штампованным профилем. Полотнища примыкания сверху закрывают металлическим фартуком 7 (рис. 37). Наклеивают полотнища следующим образом. Первое полотнище после подгонки по месту складывают пополам и изгибом укладывают вдоль линии примыкания. После этого на стену и отогнутую половину полотнища наносят мастику. Вслед за этим полотнище приклеивают к стене (рис. 38) и притирают оуками сначала кромки, а затем полотнище от середины к концам и одновременно сверху вниз. Выдавленной из-под полотнища мастикой приклеивают его кромки. Нижнюю половину полотнища отгибают и промазывают мастикой, одновременно мастику наносят и на основание. Смазанную половину укладывают на основание и притирают.
Примыкания рулонного кровельного ковра к температурно-деформационным швам должны обеспечивать возможность деформаций одной части покрытия относительно другой. Для этого кровельный ковер наклеивают на два выдренных камня по обе стороны шва. Сверху и снизу ставят компенсаторы из оцинкованной стали и укладывают железобетонную плиту.

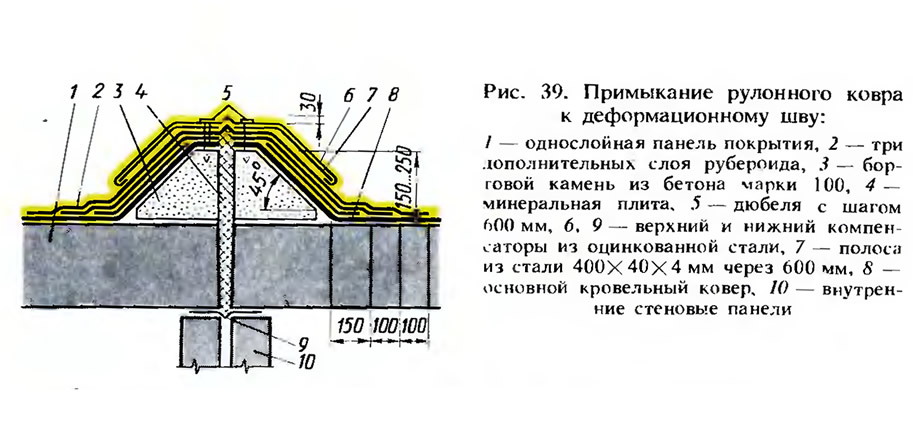

При устройстве примыкания рулонного ковра к температурно-деформационным швам (рис. 39) вдоль края панели 1 укладывают бортовой камень из бетона 3, затем в образовавшуюся щель между панелью и стенкой набивают теплоизоляционный материал 4. После этого наклеивают рулонный ковер 8. Затем наклеивают три дополнительных слоя рубероида 2. В заключение вдоль закрываемого шва укладывают в направлении снизу вверх картины металлического компенсатора 6, которые закрепляют дюбелями 5.
Примыкание рулонного кровельного ковра к металлической трубе устраивают так. Верхний край кровельного ковра, примыкающий к металлической трубе (стойке), поднимают по наклонной плоскости переходного блока (в плане его также делают квадратным) и закрепляют на деревянной рамке (в плане также имеющей форму квадрата).
Сверху заделку крепления рулонного ковра закрывают зонтом из кровельной оцинкованной стали. Расширенный конец его закрывает верхнюю часть ковра, лежащего на переходном блоке. Узкий конец раструба можно закреплять зажимным хомутом (на металлической трубе) или гвоздями (на деревянной). Контактную поверхность узкой части раструба и хомута обмазывают герметизирующей мастикой. Хомут и раструб снаружи окрашивают масляной краской.
Источник: «Кровельные работы», В. Б. Белевич, 1987
