При установке карнизного штыря для крепления воронки его крепежную полосу подгибают или укорачивают так, чтобы входное отверстие конуса воронки на 8...10 мм находилось ниже капельника карнизного свеса, а валик жесткости стакана воронки опирался на хомут штыря.

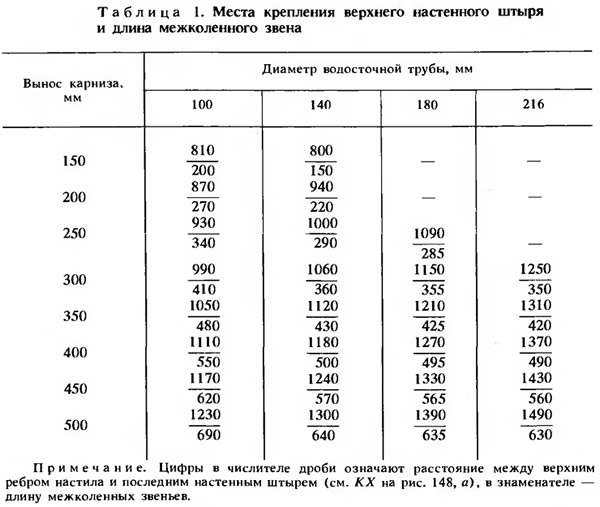

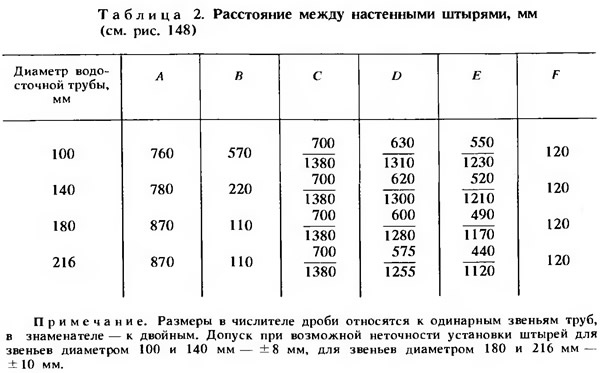

Точку крепления верхнего настенного штыря определяют по углу колена (135°), конструкции водоприемной воронки, заданному положению ее относительно капельника и величине выноса карниза относительно стены. Точку X в месте крепления верхнего настенного штыря и длину межколенного звена при соответствующем выносе карниза F определяют по табл. 1, расстояния между настенными штырями — по табл. 2.
Водосточные трубы монтируют снизу вверх, используя для этого лестницу, леса или подъемную люльку. Первым на два штыря устанавливают отмет 16 (рис. 148, б), который крепят хомутом на болтах (рис. 148, в), валик жесткости отмета должен лежать на хомуте второго штыря. Затем вставляют первое звено водосточной трубы до упора его нижнего валика в верхний раструб отмета. Верхний обрез раструба первого звена должен находиться внутри хомута третьего штыря (рис. 148, г). В этот раструб вставляют второе звено, которое нижним валиком жесткости опирается на хомут штыря 10. Соединенные звенья крепят хомутом. Так закрепляют все промежуточные звенья трубы, кроме замыкающего. При установке замыкающего звена следят за тем, чтобы оба его валика жесткости лежали на хомутах штырей.
Масса трубы равномерно распределена на все штыри, что полностью исключает ее продольную осадку. При этом затяжки хомутов должны плотно удерживать соединенные звенья, так чтобы они не сминались.
В раструб замыкающего звена 9 (рис. 148, а) вставляют колено, соединенное с межколенным звеном в направлении стока воды. После этого воронку 6 с надвинутым коленом соединяют с межколенным звеном 7 (также по стоку воды) и крепят хомутом к карнизному штырю. Далее отвороты воронки водосточной трубы склепывают с бортами лотка.
Источник: «Кровельные работы», В. Б. Белевич, 1987
